Slobodne oscilacije žice

Pod slobodnim oscilacijama žice podrazumijevamo oscilacije, koje nastaju uslijed početnih uvjeta, a bez utjecaja vanjske sile. Tako je $ f(x,t) =
0,$ pa imamo sljedeći rubno-početni problem

\begin{displaymath}
% latex2html id marker 35190
\begin{cases}\frac{\textstyle{\...
...artial u(x,0)}}{\textstyle{\partial t}} = \beta(x). \end{cases}\end{displaymath} (2.22)

Pretpostavimo rješenje u obliku funkcije

$\displaystyle u(x,t) = X(x)\,T(t).$

Ova pretpostavka je ključna za metodu koju ćemo sada opisati, a zove se Fourierova metoda ili metoda separacije varijabli. Uz ovu pretpostavku jednadžba postaje

$\displaystyle X(x)\,T''(t) = c^2\,X''(x)\,T(t),$ (2.23)

a rubni uvjeti

$\displaystyle u(0,t) = X(0)\,T(t) = 0,\hspace{1cm}u(\ell,t) = X(\ell)\,T(t) = 0,$

odakle slijedi

$\displaystyle X(0) = 0,\hspace{1cm}X(\ell) = 0,$

jer $ T(t)\neq 0,$ za barem jedan $ t.$ U protivnom bismo imali $ u(x,t) = 0$ za svaki $ x,t,$ pa bi žica mirovala, što nije moguće ako je početnim uvjetima izvučena iz položaja ravnoteže.

U jednadžbi (2.24) možemo separirati varijable dijeleći je s $ c^2X(x)T(t)$

$\displaystyle \frac{1}{c^2}\,\frac{T''(t)}{T(t)} = \frac{X''(x)}{X(x)}.$

Lijeva strana ove jednadžbe ovisi samo o $ t,$ a desna samo o $ x.$ Kako su varijable $ x$ i $ t$ nezavisne, slijedi

$\displaystyle \frac{1}{c^2}\,\frac{T''(t)}{T(t)} = \frac{X''(x)}{X(x)} = a,$

gdje je $ a$ konstanta. Tako imamo sljedeći rubni problem

$\displaystyle X''(x) - a\,X(x) = 0,\hspace{1cm}X(0) = 0,\,X(\ell) = 0,$

Pomnožimo ovu jednadžbu s $ X(x)$ i integrirajmo po $ x$ po segmentu $ [0,\ell].$

$\displaystyle \int_0^{\ell}\,X''(x)\,X(x)\,dx = a \int_0^{\ell}\,X(x)^2\,dx.$

Parcijalno integrirajmo integral na lijevoj strani, i uvrstimo rubne uvjete

$\displaystyle \underbrace{\left.X'(x)\,X(x)\right\vert _0^{\ell}}_{=0}- \int_0^{\ell}\,
X'(x)^2\,dx = a \int_0^{\ell}\,X(x)^2\,dx,$

pa je

$\displaystyle a = - \frac{\int_0^{\ell}\,
X'(x)^2\,dx}{\int_0^{\ell}\,X(x)^2\,dx}.$

Odavde slijedi da je $ a<0,$ pa možemo staviti $ a = -\lambda^2.$2.1 Tako imamo rubni problem

$\displaystyle X''(x) + \lambda^2\,X(x) = 0,\hspace{1cm}X(0) = 0,\,X(\ell) = 0.$ (2.24)

Ovaj problem smo već riješili u 2.3.1, i dobili

$\displaystyle \lambda_n = \frac{n\,\pi}{\ell},\hspace{1cm}X_n(x) =
B_n\,\sin\frac{n\,\pi}{\ell}x,\hspace{1cm}n=1,2,3,\ldots\ .$

Za svaki $ \lambda_{n}$ imamo po jednu jednadžbu za $ T(t)$

$\displaystyle T_n''(t) +
c^2\,\lambda_n^2\,T_n(t) = 0,\hspace{1cm}n=1,2,3,\ldots\ ,$

pa je opće rješenje

$\displaystyle T_n(t) = C_n\,\cos c\,\lambda_n\,t + D_n\,\sin
c\,\lambda_n\,t,$

odnosno

$\displaystyle T_n(t) = C_n\,\cos
\frac{c\,n\,\pi}{\ell}\,t + D_n\,\sin
\frac{c\,n\,\pi}{\ell}\,t.$

Tako imamo niz rješenja

$\displaystyle u_n(x,t) = X_n(x)\,T_n(t) = \left(E_n\,\cos
\frac{c\,n\,\pi}{\ell}\,t + F_n\,\sin
\frac{c\,n\,\pi}{\ell}\,t\right)\,\sin\frac{n\,\pi}{\ell}x,$

za $ n=1,2,3,\ldots,$ međutim nijedno od njih, u općem slučaju, ne zadovoljava početne uvjete. Nadamo se da će tek beskonačni red

$\displaystyle u(x,t) = \sum_{n=1}^{\infty} \left(E_n\,\cos \frac{c\,n\,\pi}{\ell}t + F_n\,\sin \frac{c\,n\,\pi}{\ell}t\right)\,\sin\frac{n\,\pi}{\ell}x,$ (2.25)

zadovoljiti početni uvjet. Ovdje su $ E_n,F_n$ neodređeni koeficijenti, koje određujemo pomoću početnih uvjeta.

$\displaystyle u(x,0) = \sum_{n=1}^{\infty} E_n\,\sin\frac{n\,\pi}{\ell}x
= \alpha(x).$

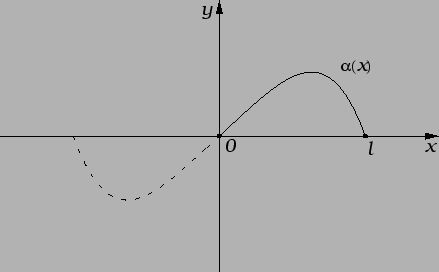

Suma u ovoj formuli je Fourierov red neparne funkcije definirane na segmentu $ [-\ell,\ell].$ Budući da se na $ [0,\ell]$ podudara s funkcijom $ \alpha,$ to znači da je to Fourierov red funkcije koja je iz $ \alpha$ dobivena njezinim proširenjem po neparnosti s $ [0,\ell]$ na $ [-\ell,\ell]$ (v. sliku).
% latex2html id marker 16553
\includegraphics{m3fourneppro.eps}
Tako je

$\displaystyle E_n = \frac{2}{\ell}\int_0^{\ell}\,
\alpha(x)\,\sin\frac{n\,\pi}{\ell}x\,dx,\hspace{1cm}n=1,2,3,\ldots\
.$

Iskoristimo i drugi početni uvjet

$\displaystyle \frac{{\partial
u(x,t)}}{{\partial t}} = \sum_{n=1}^{\infty}
\lef...
...\,n\,\pi}{\ell}\,\cos
\frac{c\,n\,\pi}{\ell}t\right)\,\sin\frac{n\,\pi}{\ell}x,$

$\displaystyle \frac{{\partial u(x,0)}}{{\partial t}} = \beta(x) =
\sum_{n=1}^{\infty}
F_n\,\frac{c\,n\,\pi}{\ell}\,\sin\frac{n\,\pi}{\ell}x.$

Kao gore imamo

$\displaystyle F_n\,\frac{c\,n\,\pi}{\ell} =
\frac{2}{\ell}\int_0^{\ell}\,
\beta(x)\,\sin\frac{n\,\pi}{\ell}x\,dx,\hspace{1cm}n=1,2,3,\ldots\
,$

odnosno

$\displaystyle F_n = \frac{2}{c\,n\,\pi}\int_0^{\ell}\,
\beta(x)\,\sin\frac{n\,\pi}{\ell}x\,dx,\hspace{1cm}n=1,2,3,\ldots\
.$

Iz ovog razmatranja vidimo da je za upotrebu Fourierove metode nužno imati početne uvjete koji se mogu razložiti u Fourierov red.

Primjer 2.15   Naći slobodne oscilacije napete homogene žice, duljine $ \ell,$ učvršćene na rubovima, ako je početna brzina jednaka nuli, a početni pomak kao na slici.
\includegraphics{m3slosc.eps}

Rješenje. Budući da nema vanjske sile, i da su uvjeti na rubu homogeni, vlastite vrijednosti i vlastite funkcije su kao u rubnom problemu (2.23). Vidjeli smo da se u tom slučaju rješenje može pretpostaviti u obliku (2.26). Pri tom su nepoznati koeficijenti $ E_n$ Fourierovi koeficijenti početnog pomaka, a $ F_n$ su, do na faktor, Fourierovi koeficijenti početne brzine. Kako je početna brzina $ 0,$ slijedi $ F_n=0,$ za $ n=1,2,3,\ldots\ .$ Ostaje izračunati $ E_n$ po formuli

$\displaystyle E_n = \frac{2}{\ell}\int_0^{\ell}\,
\alpha(x)\,\sin\frac{n\,\pi}{\ell}x\,dx,\hspace{1cm}n=1,2,3,\ldots\
.$

$\displaystyle E_n = \frac{2}{\ell}\int_0^{\frac{\ell}{2}}
\frac{2\,h}{\ell}\,x\...
...rac{\ell}{2}}^{\ell}
\frac{2\,h}{\ell}\,(x-\ell)\,\sin\frac{n\,\pi}{\ell}x\,dx.$

$\displaystyle E_n = \left.{\frac{-4\,h\, \left( n\,\pi \,x\, \cos ({\frac{n\,\p...
...} {\ell}}) \right)
}{\ell\,{n^2}\, {{\pi }^2}}}\right\vert _0^{\frac{\ell}{2}}
$

$\displaystyle + \left.{\frac{-4\,h\,\left( n\,\pi \, \left( \ell - x \right) \,...
...ell}}) \right) }{\ell\,{n^2}\, {{\pi
}^2}}}\right\vert _{\frac{\ell}{2}}^{\ell}$

$\displaystyle = \frac{32\,h\,\cos ({\frac{n\,\pi }
{4}})\,{{\sin ({\frac{n\,\pi }
{4}})}^3}}{{n^2}\,{{\pi }^2}}.$

Tako su koeficijenti

$\displaystyle E_1 = {\frac{8\,h}{{{\pi }^2}}}, E_3 = -{\frac{8\,h}{9\,{{\pi
}^2...
...=
-{\frac{8\,h}{49\,{{\pi }^2}}}, E_9 = {\frac{8\,h}{81\,{{\pi
}^2}}},\ldots\ ,$

pa je rješenje

$\displaystyle u(x,t) = {\frac{8\,h}{{{\pi
}^2}}}\,\cos\frac{c\,\pi}{\ell}t\,\si...
...ac{8\,h}{9\,{{\pi
}^2}}}\,\cos\frac{3\,c\,\pi}{\ell}t\,\sin\frac{3\,\pi}{\ell}x$

$\displaystyle +
{\frac{8\,h}{25\,{{\pi
}^2}}}\,\cos\frac{5\,c\,\pi}{\ell}t\,\si...
...{\pi
}^2}}}\,\cos\frac{7\,c\,\pi}{\ell}t\,\sin\frac{7\,\pi}{\ell}x + \cdots\
.$
