Linijski elementi - izbornik Elements

Za pojedinačni upis elemenata (greda i stupova) bira se Add, a za upis niza Generate.

Pri pojedinačnom upisu (Add) osim oznake elementa (Label) upisuju se oznake njegovog početnog (1. node) i krajnjeg čvora (2. node). Ishodište lokalnog koordinatnog sustava elementa je u početnom čvoru, a os x usmjerena je prema krajnjem čvoru.

Kao i kod upisa čvorova, program kao oznake elemenata nudi brojeve od 1 nadalje, ali oznaka može biti bilo koji niz do 8 slova i brojki, primjerice, kod okvira, za stupove s01, s02, ..., s11, s12, ..., a za grede g01, g02 itd.

Upis elementa 10 poduprtog nosača (primjer 1., ) prikazan je na sljedećoj slici:

Niz elemenata može se zadati samo ako oznake njihovih početnih i krajnjih čvorovi čine aritmetičke nizove. Tada će i oznake `generiranih' elemenata tvoriti aritmetički niz.

Pri zadavanju niza elemenata (Generate) upisuju se broj elemenata u nizu (Num. of elements), oznaka početnog elementa (1st elem. label) i pripadni čvorovi (1st node of 1st el. i 2nd node of 1st el.), te, potom korak oznake elemenata u nizu (Label step) i koraci oznaka početnih i krajnjih čvorova (1st node step, 2nd node step); za korake program nudi 1.

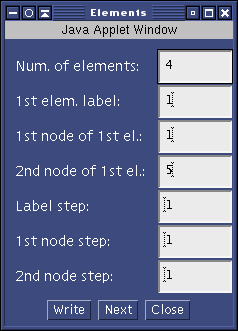

Generiranje elemenata 1 do 4 okvirne konstrukcije (primjer 2., ) prikazano je na sljedećoj slici:

Zglobni priključak elementa u čvor omogućuje End releases. Na sljedećoj je slici prikazano 'oslobađanja' zaokreta u čvoru (čvor s oznakom 2) elementa 5 poduprtog nosača (primjer 1., ). (Čvor 6 prethodno je označen kao zglobni.)

Ako se 'oslobode' odgovarajući krajevi svih elemenata koji ulaze u čvor koji prethodno nije proglašen zglobnim, on se automatski pretvara u zglob. Primjerice, ako čvor 6 nije proglašen zglobom, nakon 'oslobađanja' drugog kraja elemenata 5 i 6 i prvog kraja elementa 9 pretvorit će se u zglob.

Položaj upisanog elementa može se promijeniti izborom Edit. (Edit omogućava i promjenu karakteristika elementa, no o podrobnije tome u sljedećem odjeljku.)

Napokon, pogrešno upisani element može se obrisati izborom Remove.
