Čvorovi - izbornik Nodes

Opis konstrukcije započinje upisom oznaka i koordinata čvorova (engl. nodes). Čvorovi se mogu zadavati pojedinačno (Add) ili u nizu (Generate).

Pojedinačno zadavanje - Add

Oznaka čvora (Label) može biti bilo koji niz slova ili brojki duljine do 8 znakova. Program nudi brojeve od 1 nadalje. (No, ako je pojedinačnom zadavanju prethodilo zadavanje u nizu, program neće ništa ponuditi.)

Katkada se zbog preglednosti upotrebljava složeniji način označavanja; primjerice, čvorovi najniže razine u okviru dobivaju oznake 1, 2, ..., čvorovi prvog kata oznake 11, 12, ..., itd.

Koordinate čvorova, ako nisu cijeli brojevi, upisuju se pomoću decimalne točke (npr. 3.5, a ne 3, 5).

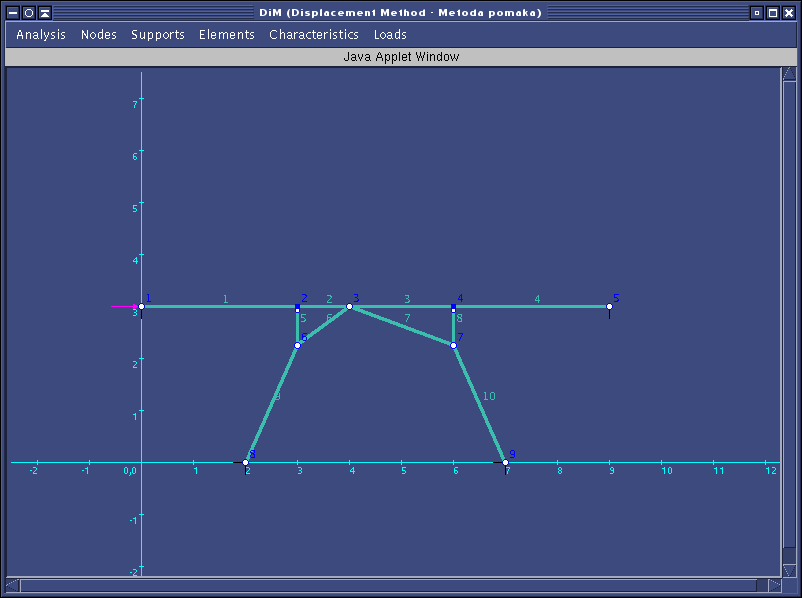

Poduprti nosač prikazan na sljedećoj slici upotrijebit ćemo kao jedan od primjera u prikazima upisâ:

Upis čvora 5 prikazan je na sljedećoj slici:

Dugme Record omogućava pohranjivanje i grafički prikaz, dugme Next upis sljedećeg čvora (brisanje upisnih polja i povećanje brojača koji daje ponuđenu oznaku), a dugme Close završetak (pojedinačnog) upisa čvorova.

Zadavanje u nizu - Generate

Niz jednako udaljenih čvorova može se zadati `odjednom' pomoću tzv. generatora čvorova.

Primjerice, neka su koordinate čvorova

(0;0), (3, 5;0, 8), (7;1, 6) i (10, 5;2, 4).

Razlika je x koordinata susjednih čvorova 3, 5[m], a y koordinata 0, 8[m]. Drugim riječima, x i y koordinate čine aritmetičke nizove realnih brojeva (podsjećamo, aritmetički je niz niz brojeva u kojemu je razlika između susjednih članova stalan broj, nazvan diferencijom niza ili korakom (engl. step); aritmetički niz određen je početnim članom i korakom).

Oznake čvorova tvorit će aritmetički niz cijelih brojeva. Zadaju se oznaka prvog čvora i korak (program nudi 1).

Broj čvorova koje želimo `generirati' (uključujući prvi čvor) upisuje se u polje Num. of nodes, oznaka prvog čvora u 1st node label, a njegove koordinate u x1 i y1. Korak oznaka zadaje su u Label step, korak u smjeru osi x u dx, a korak u smjeru osi y u dy.

Za prethodni će primjer biti, želimo li čvorove označiti 101, 102, 103, 104:

Num. of nodes:		4
1st node label:		101
x1:		0
y1:		0
Label step:		1
dx:		3.5
dy:		0.8

Za početni čvor možemo odabrati i čvor (10, 5;2, 4). Ako želimo da oznake čvorova budu (slijeva nadesno) 101, 104, 107, 110, upis će biti:

Num. of nodes:		4
1st node label:		110
x1:		10.5
y1:		2.4
Label step:		-3
dx:		-3.5
dy:		-0.8

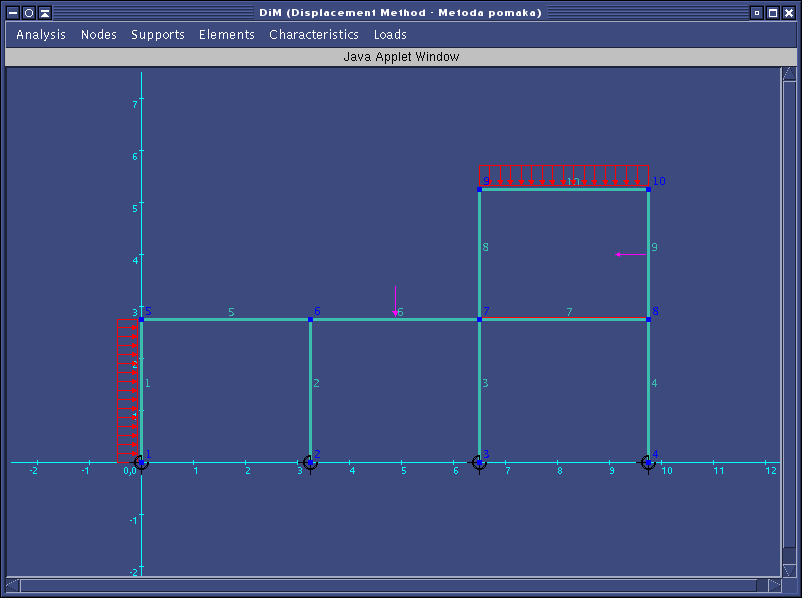

Okvirna konstrukciju prikazana na sljedećoj slici bit će naš drugi primjer.

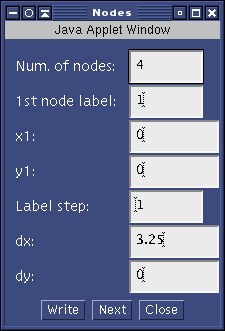

Čvorovi 1 do 4 generirani su na sljedeći način:

Zglobovi - Hinges

U čvoru mogu svi elementi biti kruto spojeni, kao, primjerice, elementi 2, 5 i 6 u čvoru 6 okvirne konstrukcije u primjeru 2.

No, neki elementi mogu biti i zglobno priključeni; tako je na poduprtom nosaču (primjer 1., ) element 5 zglobno priključen u čvor 2, dok su elementi 1 i 2 u tom čvoru kruto spojeni. Ako su svi elementi zglobno priklječeni u čvor, čvor se može proglasiti zglobom; takvi su čvorovi 3, 6 i 7 poduprtog nosača. Zadavanje zgloba 3 prikazano je na sljedećoj slici:

Dugmetom Add se čvor, čija je oznaka upisana u polje Node, označava kao zglobni. Pogrešna oznaka može se ukloniti dugmetom Remove; pritom se čvor ne briše.

Ispravljanje i brisanje - Edit i Remove

Pogrešno upisane koordinate nekog čvora mogu se ispraviti izborom Edit, a cijeli se čvor može ukloniti izborom Remove.

Ako su u čvoru zadane sile, brisanjem čvora istodobno se brišu i te sile; isto tako, brisanjem čvora brišu se i mogući tom čvoru pridruženi ležajni uvjeti ili oznaka zgloba. Međutim, ako su u čvor priključeni elementi, čvor se ne može obrisati - prvo treba obrisati sve priključene elemente.
