Ležajevi - izbornik Supports

Ležajevi se zadaju izborom Add. Oznaka ležajnog čvora upisuje se u Node(s). Ako nekoliko čvorova ima iste ležajne uvjete, njihove se oznake mogu zajedno upisati. Oznake se tada razdvajaju razmacima i/ili zarezima. Ako su te oznake uzastopni brojevi (aritmetički niz s korakom 1), mogu se upisati u obliku od-do ili od:do (npr. 6-12 ili 6:12), bez razmaka (ne smije biti, npr. 6 -12). Čine li oznake opći aritmetički niz (primerice: 1, 4, 7, 10, 13), mogu se upisati u obliku od:do:korak (za ovaj primjer 1:13:3).

Ležajni se uvjeti mogu zadati na dva načina:

• neposrednim izborom vrste ležaja:
  • Fixed - upeti ležaj (spriječeni su zaokret i translacijski pomaci),
  • Hinge - zglobni ležaj (spriječeni su translacijski pomaci),
  • Roller x - zglobni klizni ležaj sa spriječenim vertikalnim translacijskim pomakom (u smjeru osi y),
  • Roller y - zglobni klizni ležaj sa spriječenim horizontalnim translacijskim pomakom (u smjeru osi x);
• sprečavanjem translacijskog pomaka u smjeru osi x i/ili translacijskog pomaka u smjeru osi y i/ili zaokreta phi.

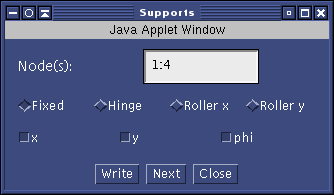

Zadavanje upetih ležejeva okvirne konstrukcije (primjer 2., ) prikazano je na sljedećoj slici:

Ležajni uvjeti nekog čvora mogu se promijeniti izborom Edit, a ukloniti izborom Remove - pritom se čvor ne briše; no, kao što je već rečeno, brisanjem čvora (Remove u izborniku Nodes) briše se i pripadajući ležajni uvjet.
