Križni i samostanski svod

Križni i samostanski svod, često korišteni u graditeljstvu, primjeri su raspada prodorne krivulje dvaju valjaka na dvije elipse.
Pogledajte slike 470-472, uočite princip konstrukcije tih svodova, i potražite nekoliko primjera križnog svoda u arhitekturi (Knežev dvor u Dubrovniku).

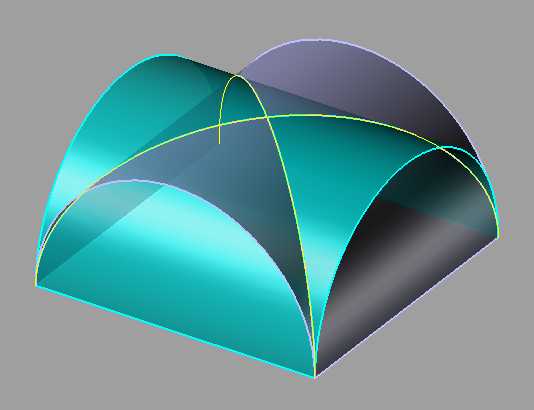

Slika 470: Raspad prodora dvaju poluvaljaka

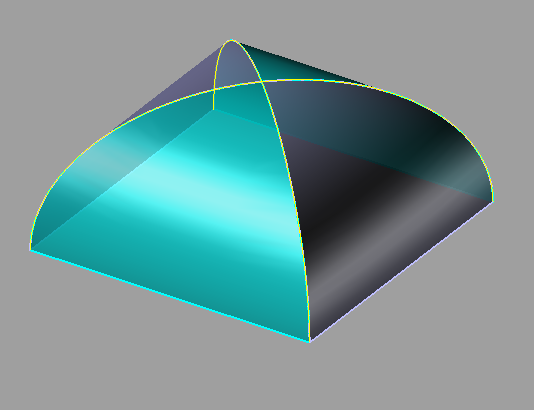

Slika 471: Samostanski svod

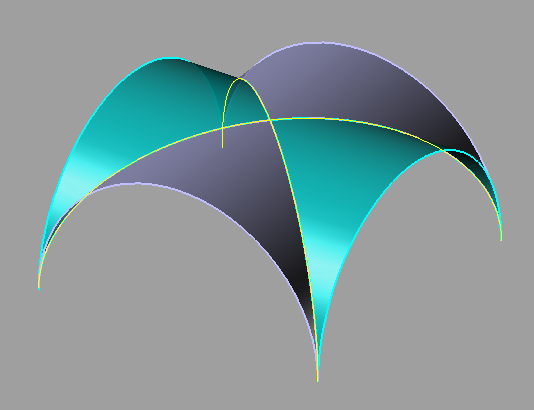

Slika 472: Križni svod


Zadatak: Projekcije poluvaljaka, koji određuju križni i samostanski svod, označeni su crvenom bojom na slici 473.
\(\scriptsize \bullet\) Modelirajte samostanski svod određen zadanim poluvaljcima.
\(\scriptsize \bullet\) Modelirajte dio križnog svoda koji je omeđen rotacijskim valjkom
  čija osnovka (crna kružnica na slici 473) leži u \(\small xy\)-ravnini.

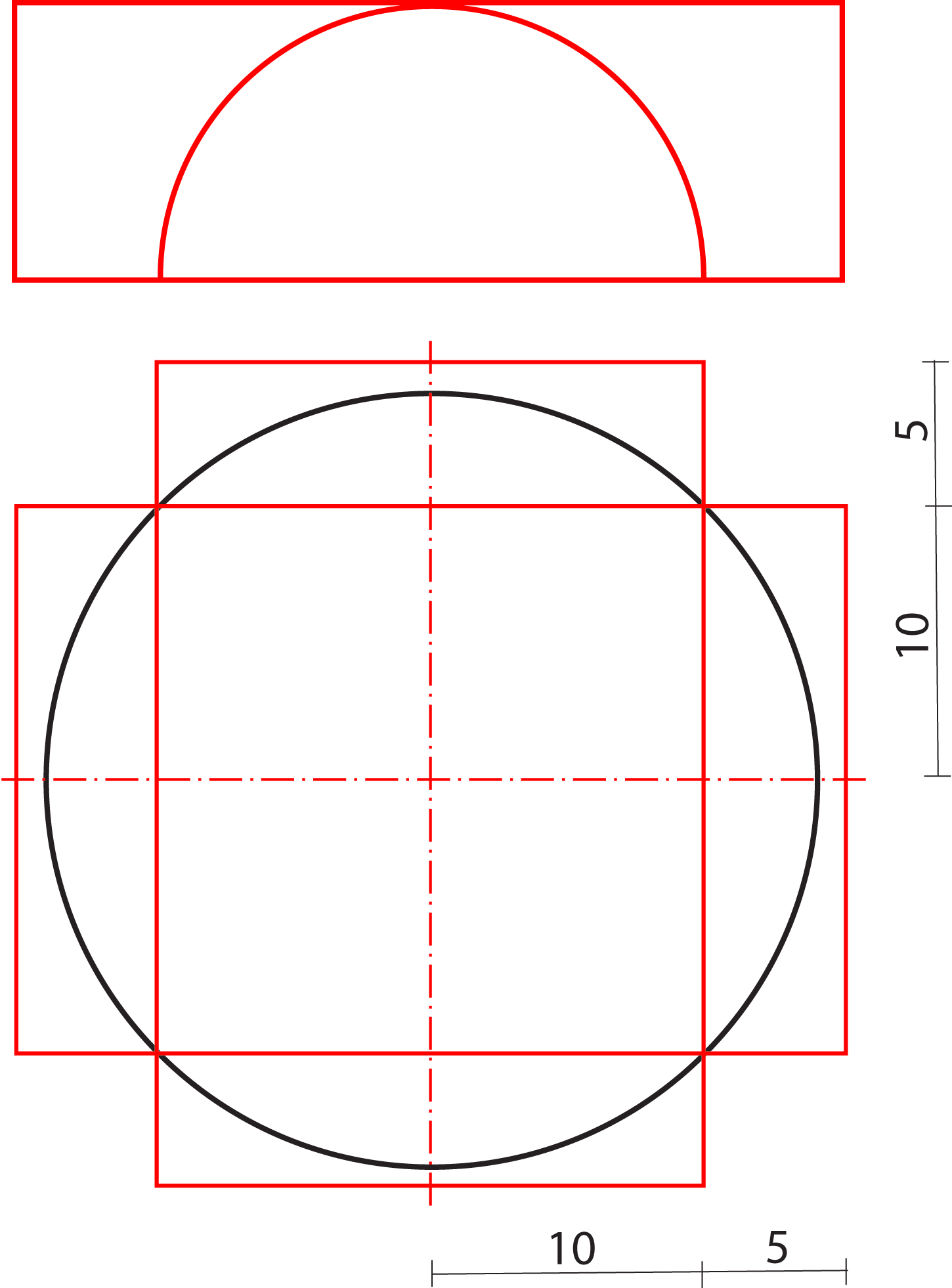

Slika 473

Video 45
