Prometnica na idealnom terenu

Prometnica u pravcu bez nagiba na idealnom terenu

Zadatak 1: Idealni teren je ravnina \(\small \Sigma\) nagiba 20 %. Ta je ravnina na slici zadana mjerilom nagiba i nultom slojnicom.
Prometnica u pravcu bez nagiba,  širine 10 m, na koti 10, zadana je na slici svojom osi. U programu Rhino riješite situaciju zemljanih radova.

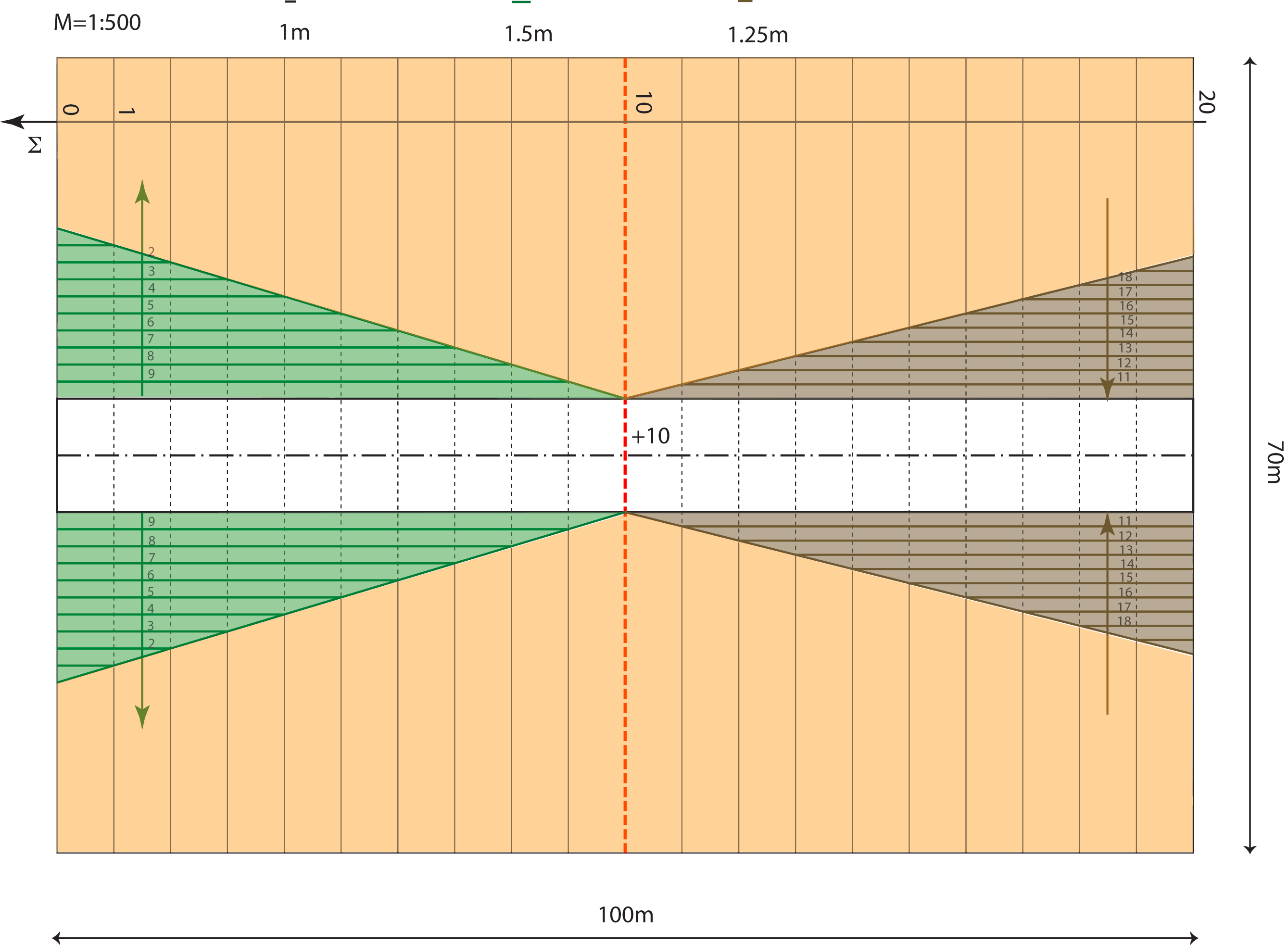

Predložak - početna slika prezentacije 56 Rješenje u kotiranoj projekciji - zadnja slika prezentacije 56


Rješenje u Rhinu:

idealni teren, planum i neutralna linija (video 64)

ravnine nasipa (video 65)

ravnine usjeka (video 66)

završna slika (video 67)

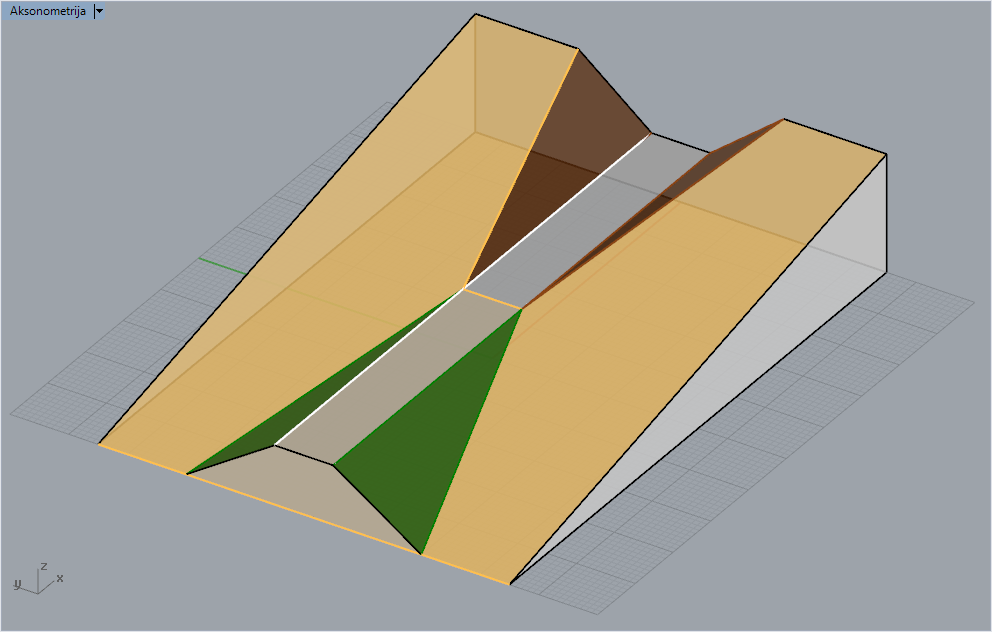

Slika 487: Rješenje zadatka u Rhinu - aksonimetrijski prikaz



Prometnica u krivini bez nagiba na idealnom terenu

Zadatak 2: Idealni teren je ravnina \(\small \Sigma\) nagiba 20 %. Ta je ravnina na slici zadana mjerilom nagiba i nultom slojnicom.
Prometnica bez nagiba u krivini, širine 10 m na koti 4, zadana je na crtežu svojom osi. U programu Rhino riješite situaciju zemljanih radova.

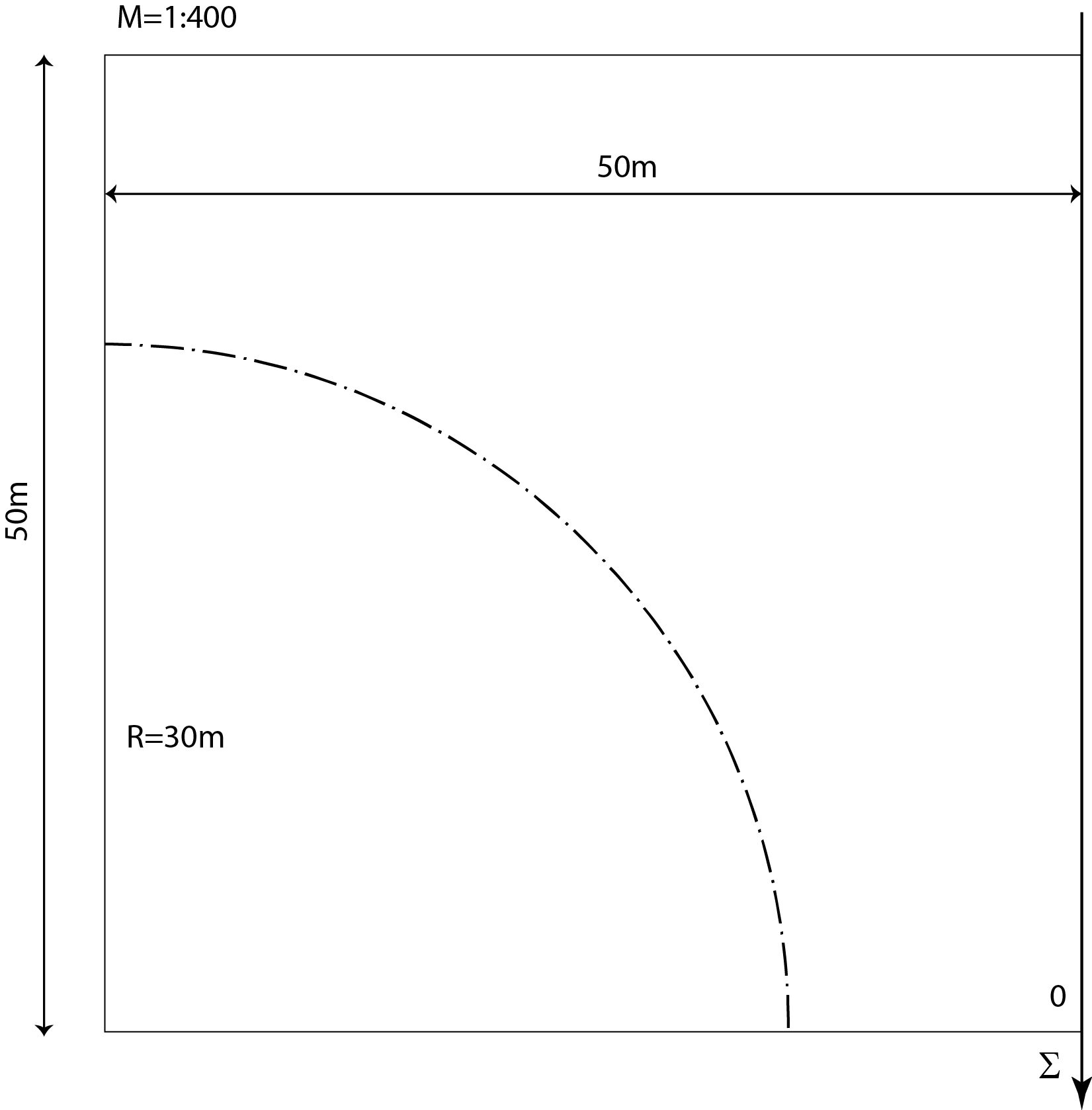

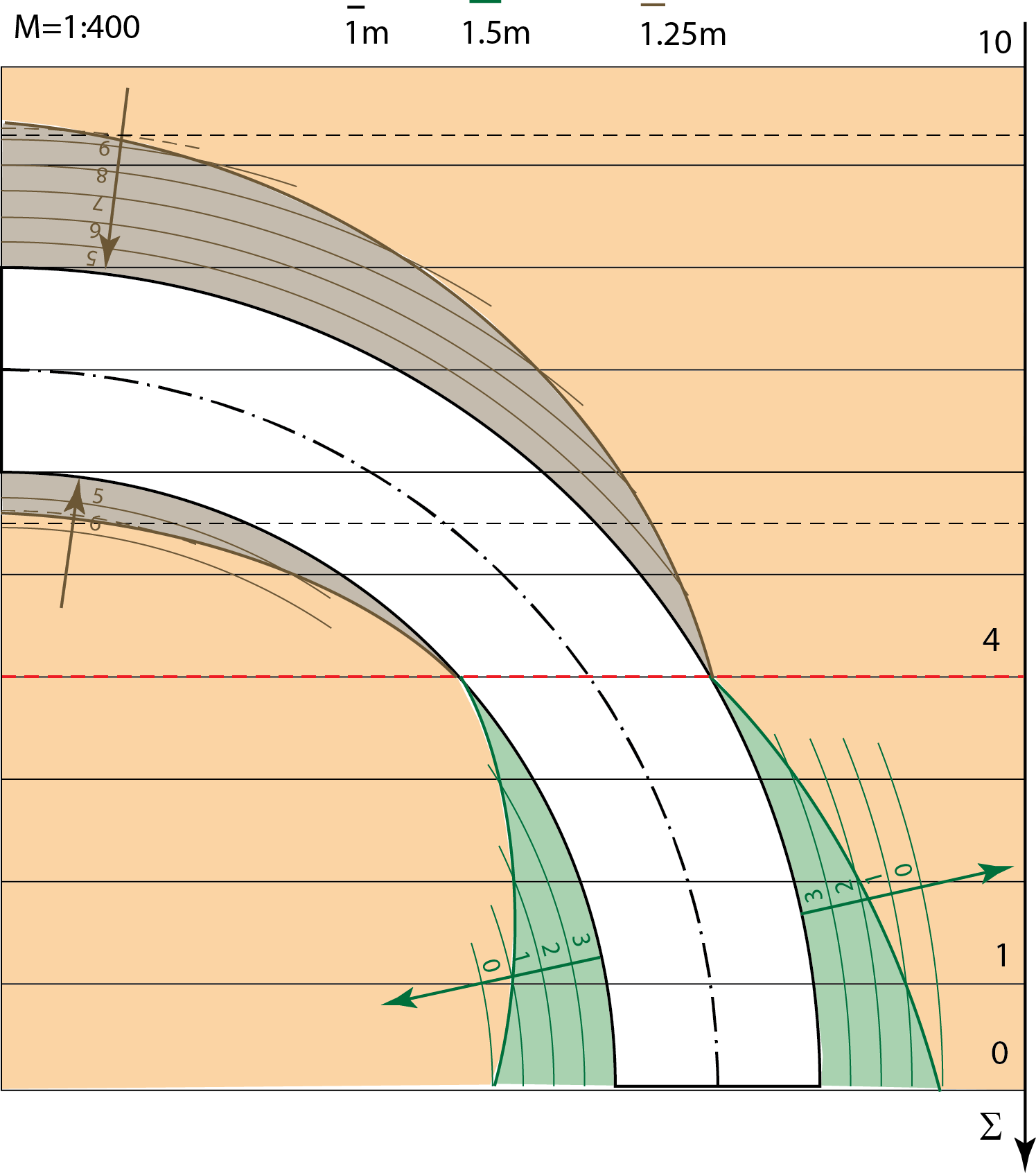

Predložak - slika 242 Rješenje u kotiranoj projekciji (slika 243)


Rješenje u Rhinu:

idealni teren, planum i neutralna linija (video 68)

plohe nasipa i usjeka (video 69)

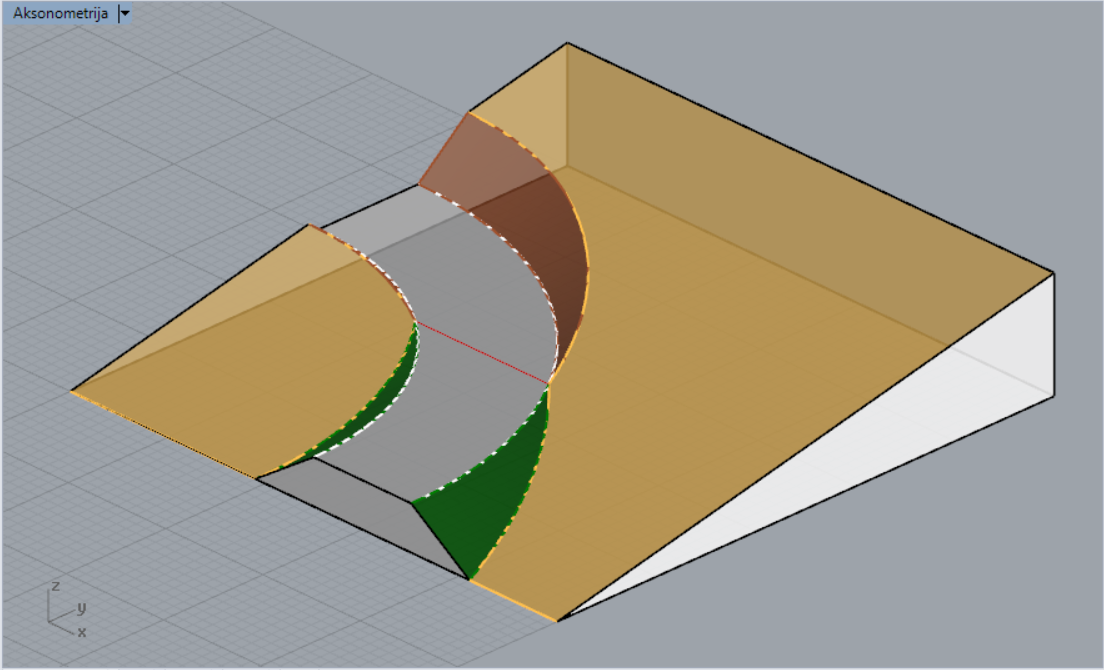

Slika 488: Rješenje zadatka u Rhinu - aksonometrijski prikaz


Plato s prilaznom prometnicom na idealnom terenu

Zadatak 3: Idealni teren je ravnina \(\small \Sigma\) nagiba 25 %. Ta je ravnina na slici zadana mjerilom nagiba i nultom slojnicom.
Pravokutni plato i prilazna prometnica u pravcu bez nagiba nalaze se na koti 16. Prometnica je široka 10 m, a na predlošku je zadana njezina os. U programu Rhino riješite situaciju zemljanih radova.

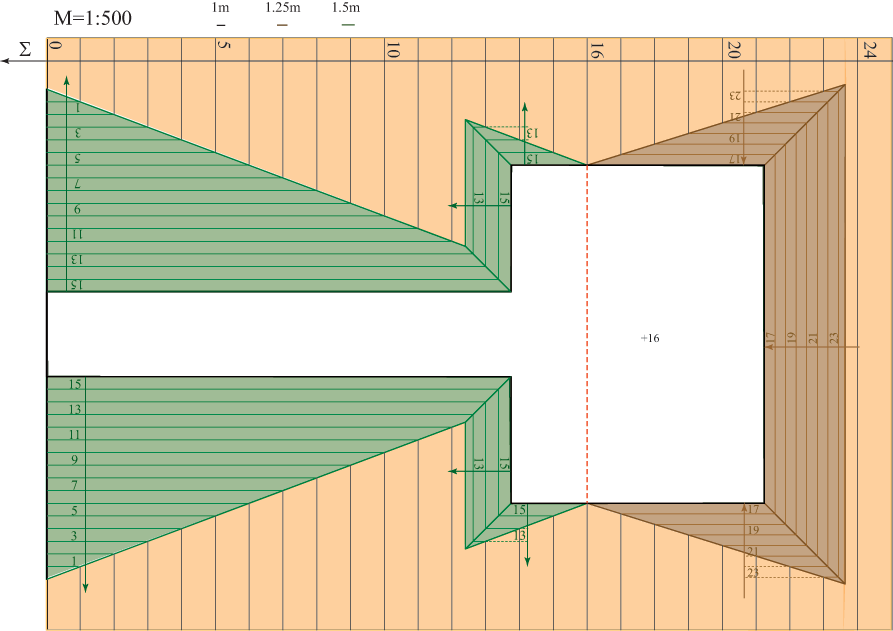

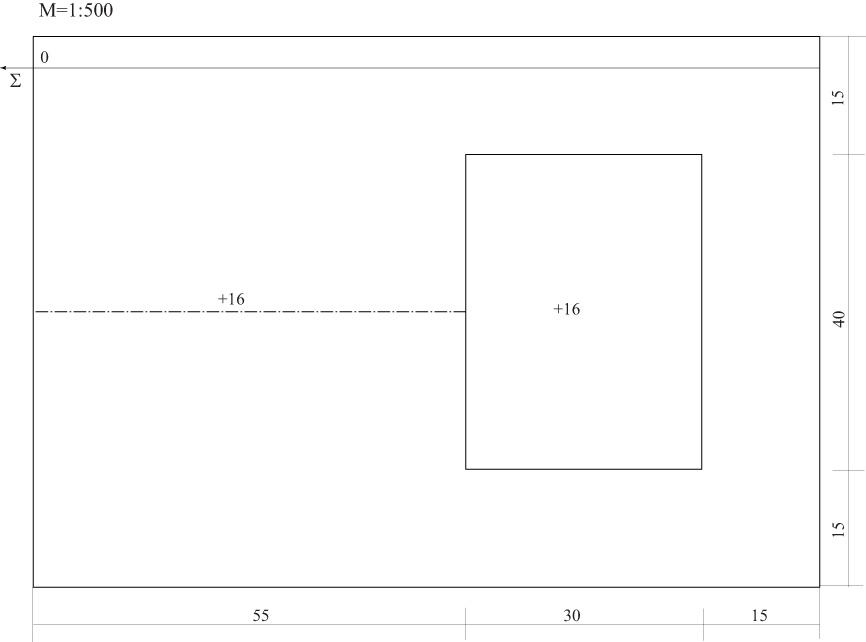

Predložak - slika 244 Rješenje u kotiranoj projekciji (slika 245)


Rješenje u Rhinu:

ravnine usjeka (video 70)

ravnine nasipa (video 71)

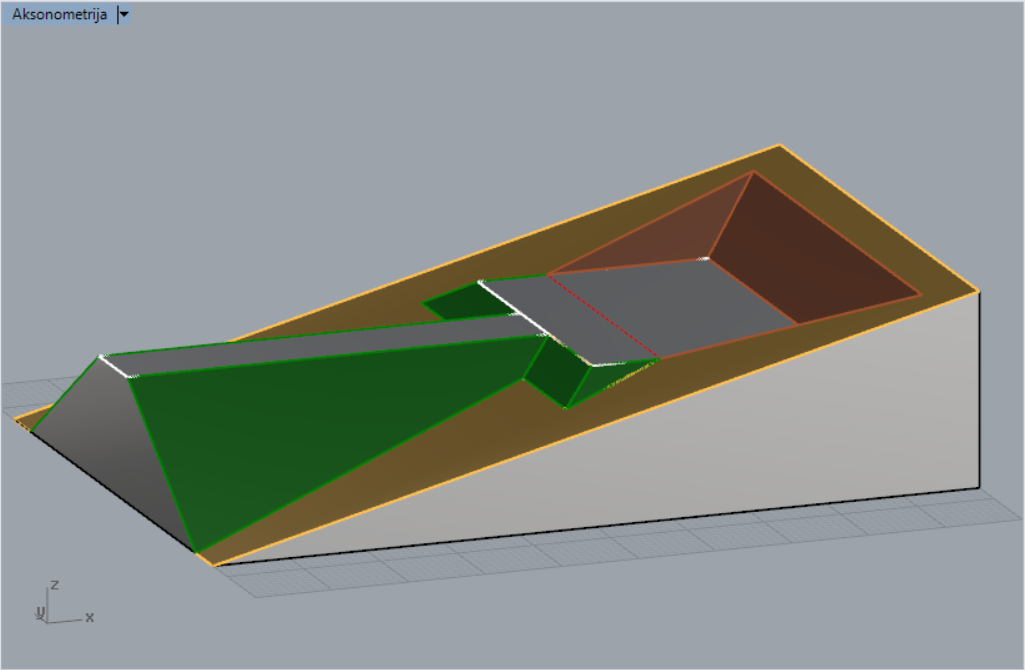

Slika 489: Rješenje zadatka u Rhinu - aksonometrijski prikaz


Prometnica u pravcu i krivini bez nagiba na idealnom terenu

Zadatak 4: Idealni teren je ravnina \(\small \Sigma\) nagiba 18 %. Ta je ravnina na slici zadana mjerilom nagiba i slojnicom 5.
Prometnica bez nagiba, širine 12 m, na koti 16, na predlošku je zadana svojom osi. U programu Rhino riješite situaciju zemljanih radova.

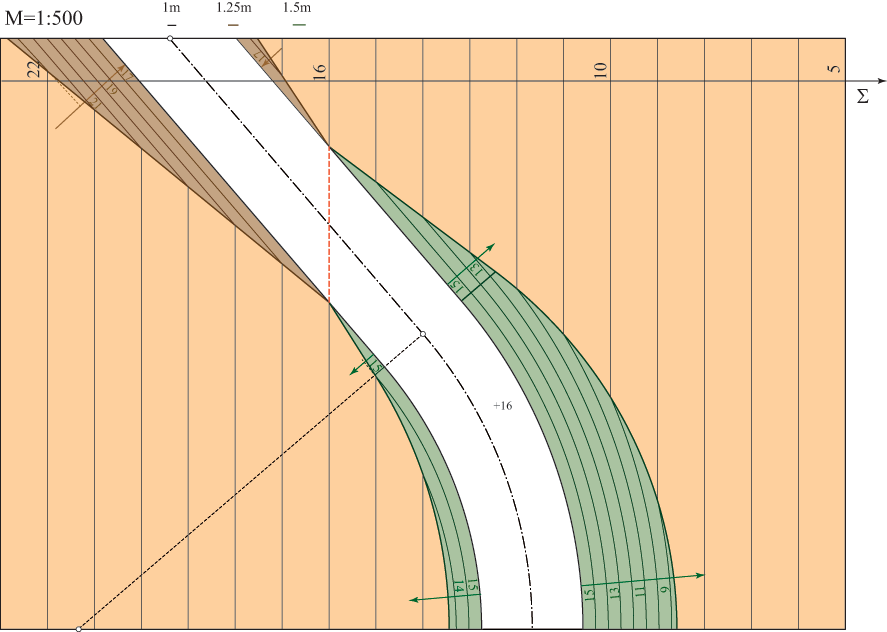

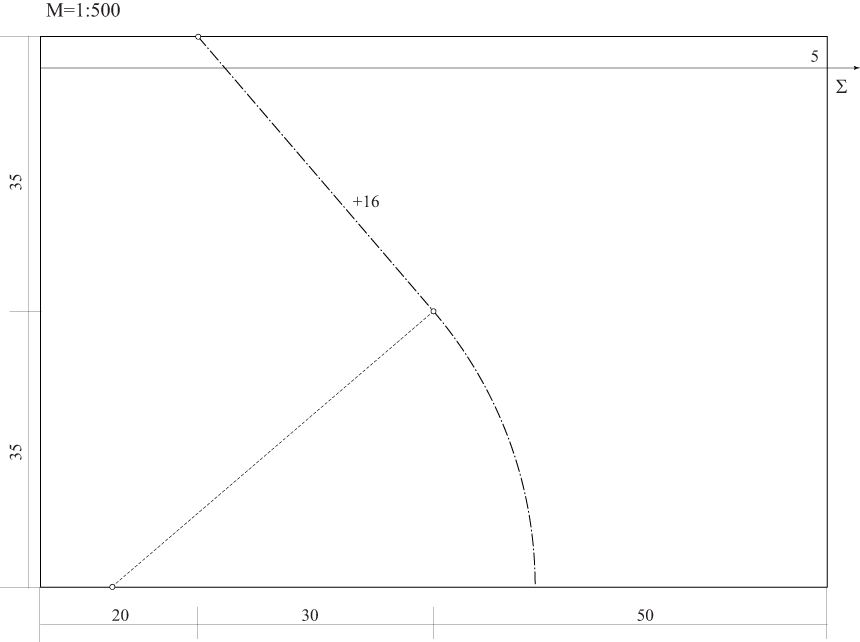

Predložak - slika 246 Rješenje u kotiranoj projekciji (slika 247)


Rješenje:

idealni teren, planum i neutralna linija (video 72)

plohe nasipa i usjeka (video 73)

završna slika (video 74)

završna slika - slojnice (video 75)

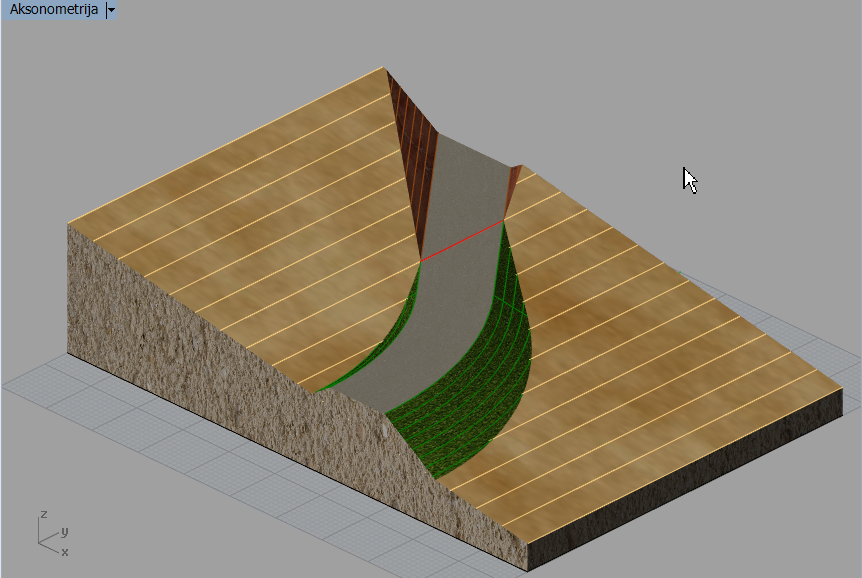

Slika 490: Rješenje zadatka u Rhinu - aksonometrijski prikaz


Ravna prometnica u nagibu na idealnom terenu

Zadatak 5: Idealni teren je ravnina \(\small \Sigma\) nagiba 20 %. Ta je ravnina na slici zadana mjerilom nagiba i slojnicom na koti 10.
\(\small \overline {AB}\) je os planuma ravne ceste, širine 10 m, koja se od točke \(\small A\) (na koti 17) uspinje prema točki \(\small B\) s nagibom 5 %. U programu Rhino riješite situaciju zemljanih radova.

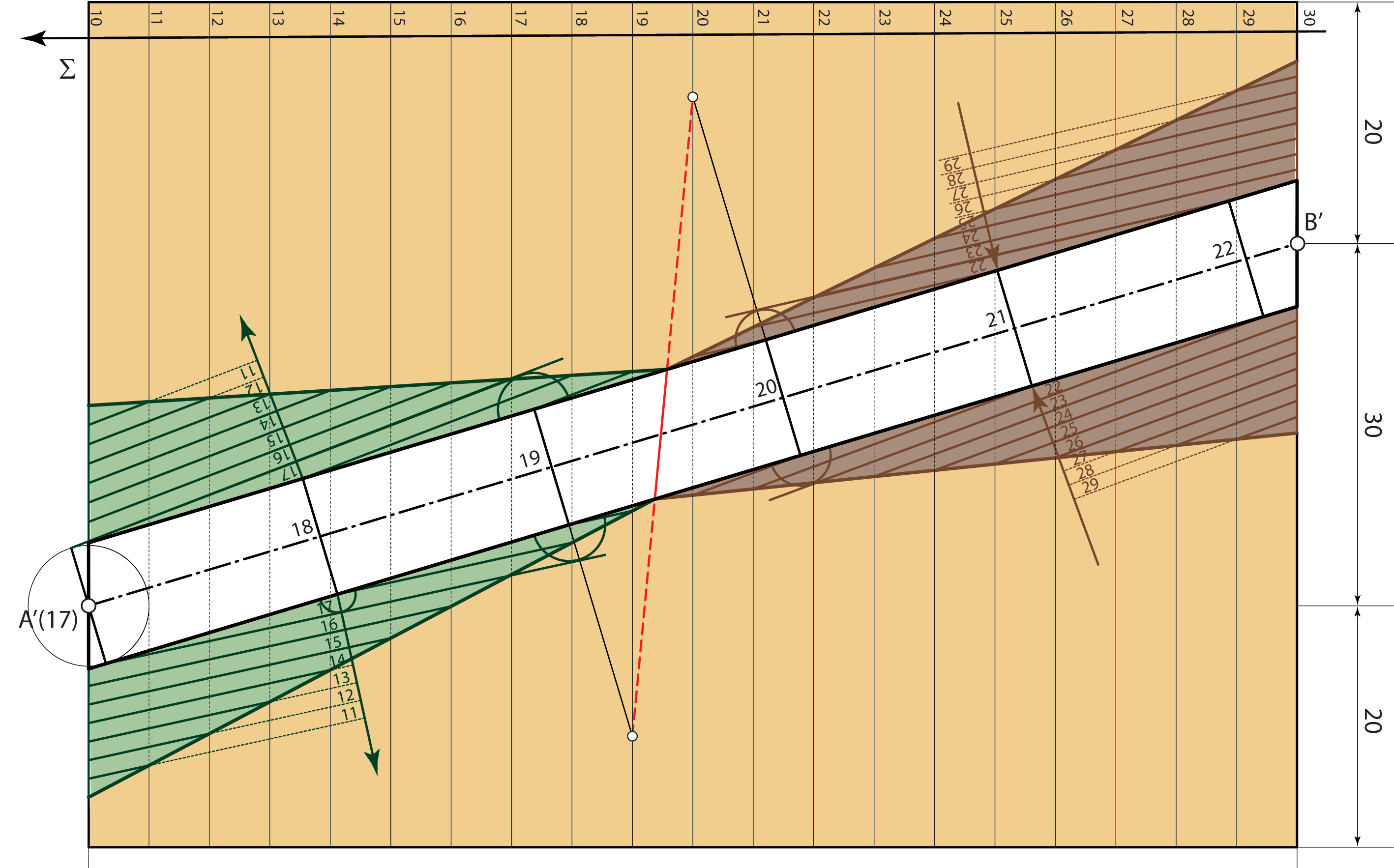

Predložak - početna slika prezentacije 57 Rješenje u kotiranoj projekciji - zadnja slika prezentacije 57


Rješenje u Rhinu:

ploha terena, planum i neutralna linija (video 76)

ravnine nasipa i usjeka (video 77)

završna slika 1 (video 78)

završna slika 2 (video 79)

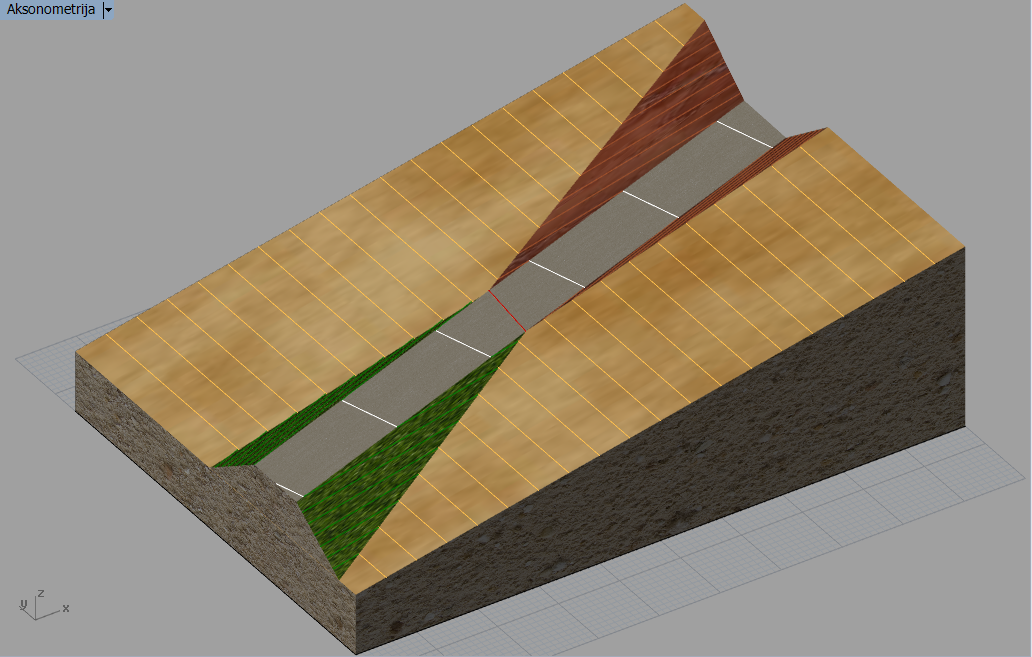

Slika 491: Rješenje zadatka u Rhinu - aksonometrijski prikaz
