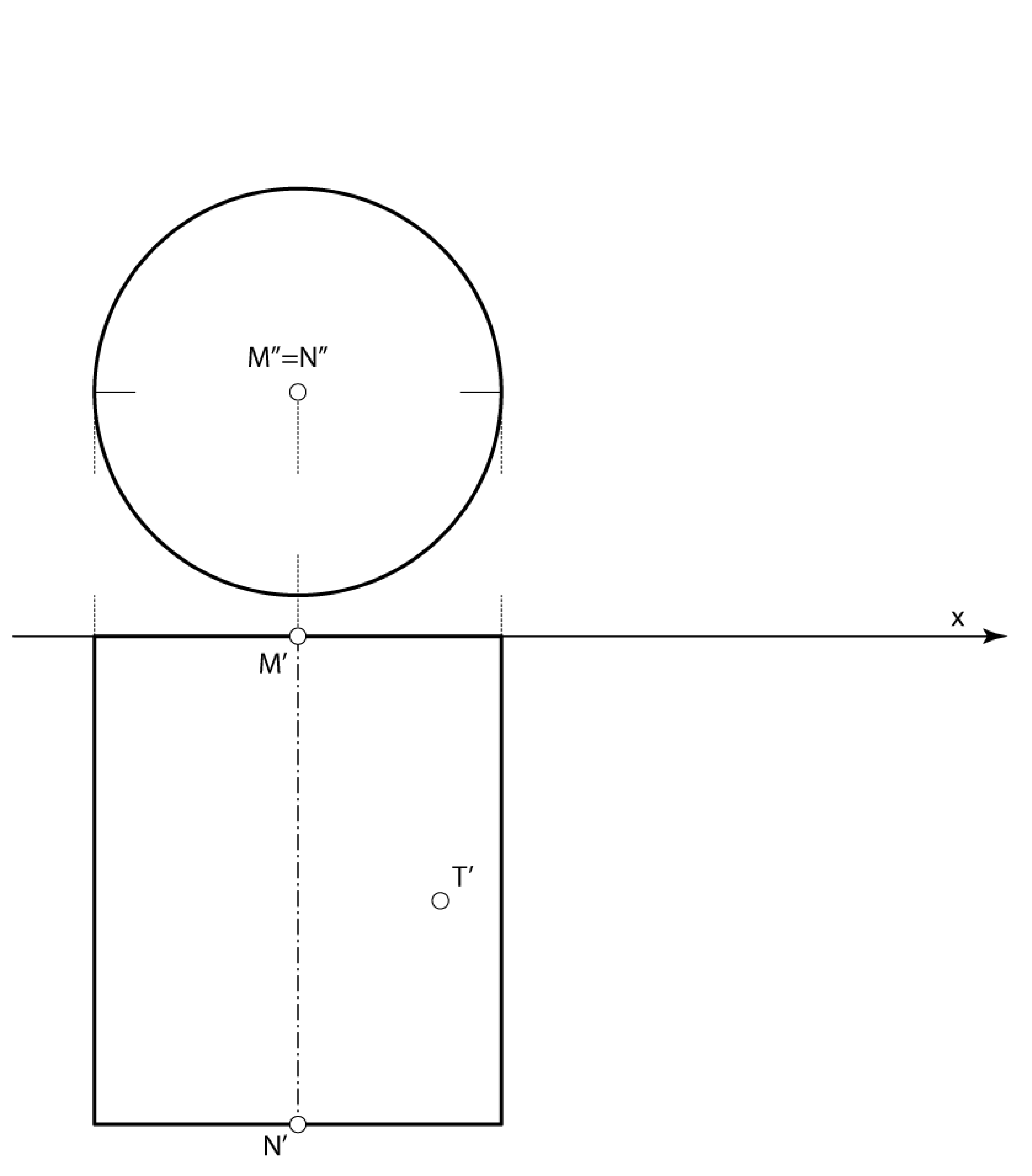

Zadatak: Konstruirajte tragove ravnine \(\small \Delta\) \( -\) dirne ravnine zadanog valjka u njegovoj točki \(\small T\) koja leži na gornjem dijelu plohe.


Prezentacija 73

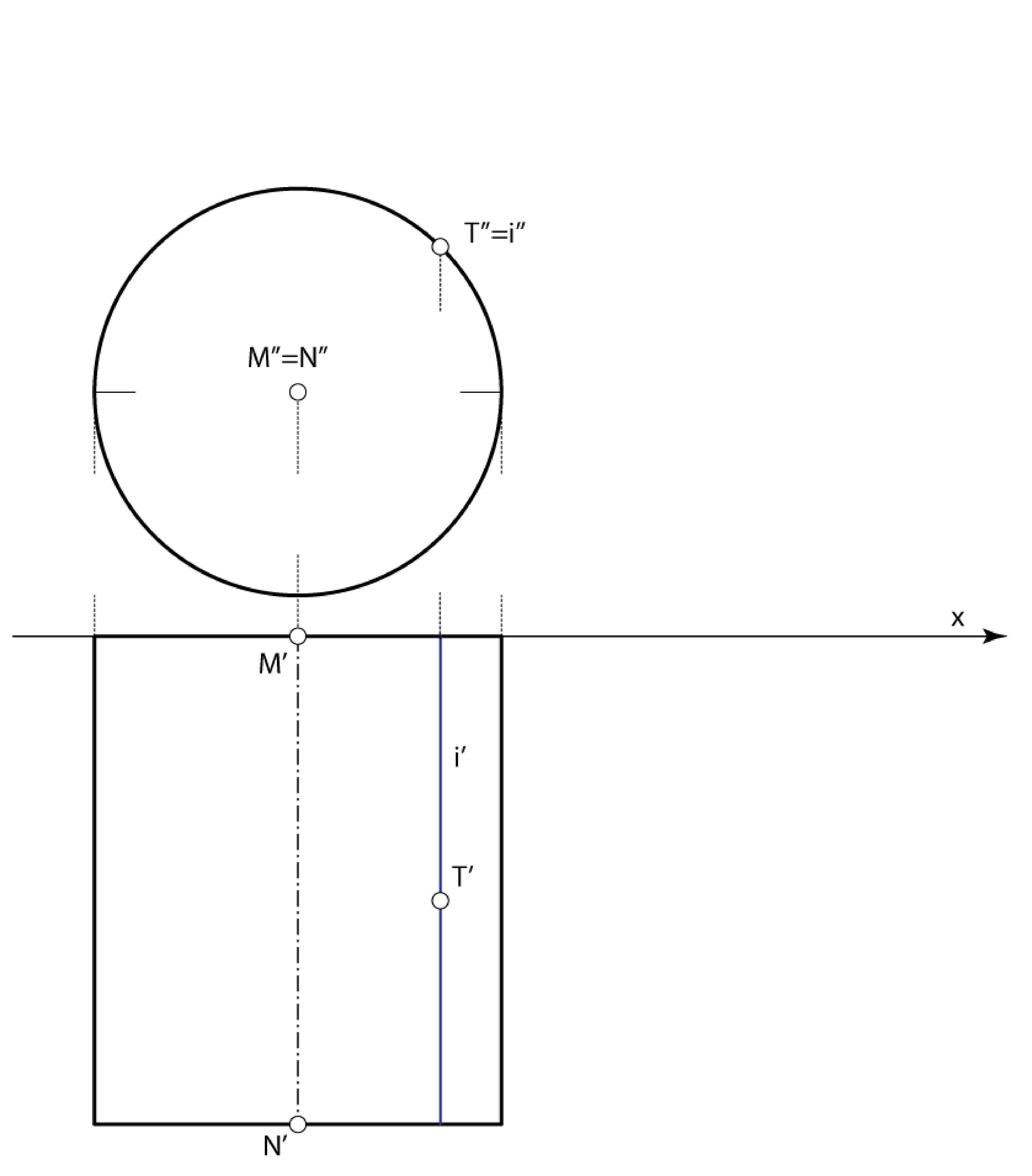

  • Konstruiramo nacrt točke \(\small T\) i projekcije one izvodnice valjka koja prolazi tom točkom.

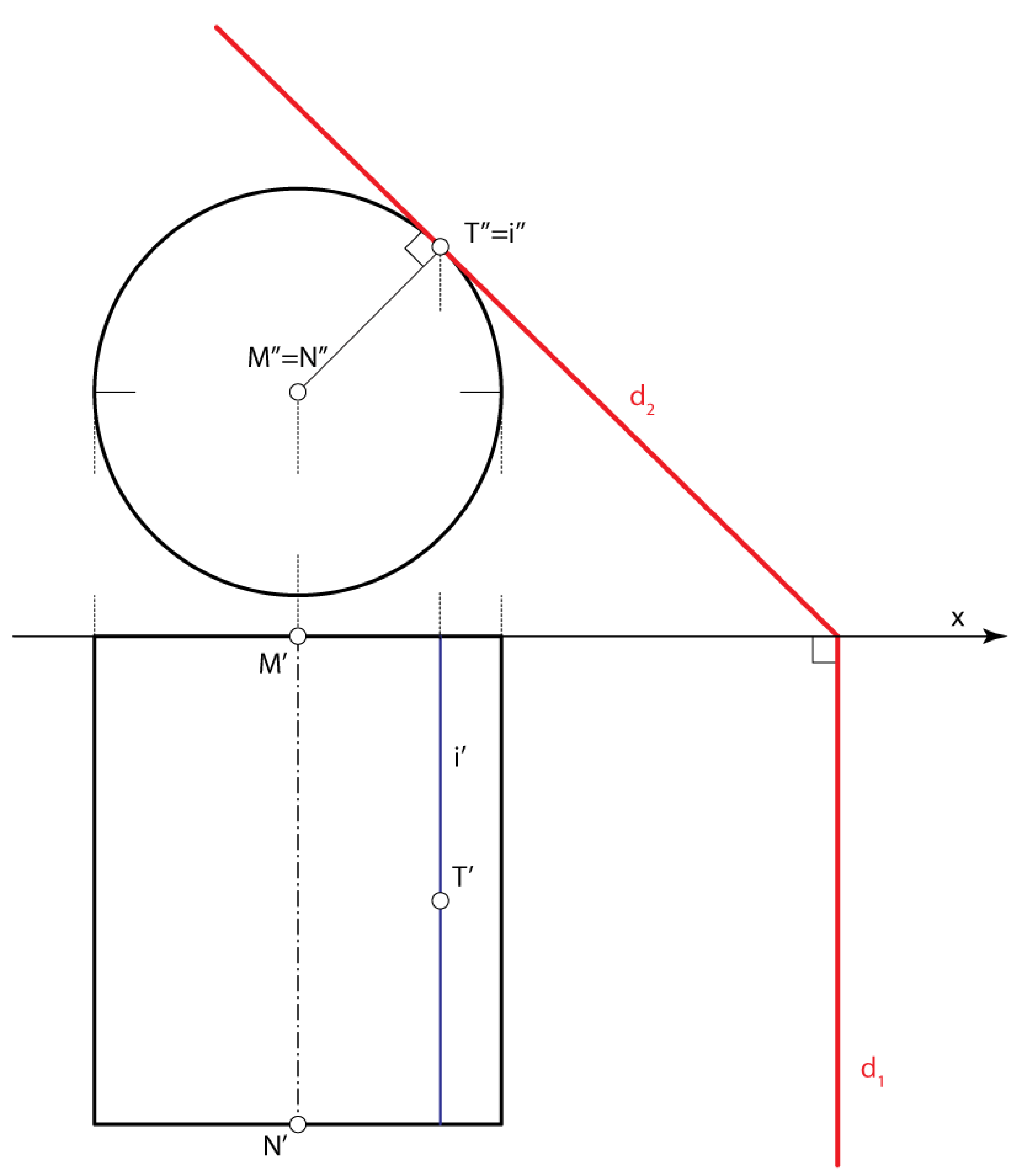

  • Izvodnice valjka okomite su na ravninu \(\small \Pi_2\) pa su sve njegove tangencijalne ravnine 2. projicirajuće. Konstruiramo tragove one koja prolazi točkom \(\small T\), a valjak dodiruje duž izvodnice \(\small i\).
