3.1.6. Translacijske (klizne) plohe

Plohu nazivamo translacijskom ili kliznom ako ona nastaje translatornim gibanjem (klizanjem) jedne krivulje po drugoj.

Translatorno gibanje (klizanje) krivulje po krivulji možemo opisati na sljedeći način:
    \(-\) Neka su \(\small a\) i \(\small b\) ravninske krivulje koje se sijeku u točki \(\small T\).
    \(-\) Ako se \(\small T\) pomakne u položaj \(\small T_a\in a\), krivulja \(\small b\) translacijom za vektor \(\small \vec{TT_a}\) preslika se u položaj \(\small b_a\).
    \(-\) Kad točka \(\small T\) poprimi sve položaje \(\small T_a\in a\), krivulje \(\small b_a\) formiraju kliznu plohu.
Krivulje \(\small a\) i \(\small b\) nazivamo generatornim krivuljama klizne plohe i vrijedi sljedeći teorem:
  • Klizanjem krivulje \(\small a\) duž krivulje \(\small b\) nastaje ista ploha kao i klizanjem krivulje \(\small b\) duž krivulje \(\small a\).
Vidi slike 351 i 352 te animaciju 33.

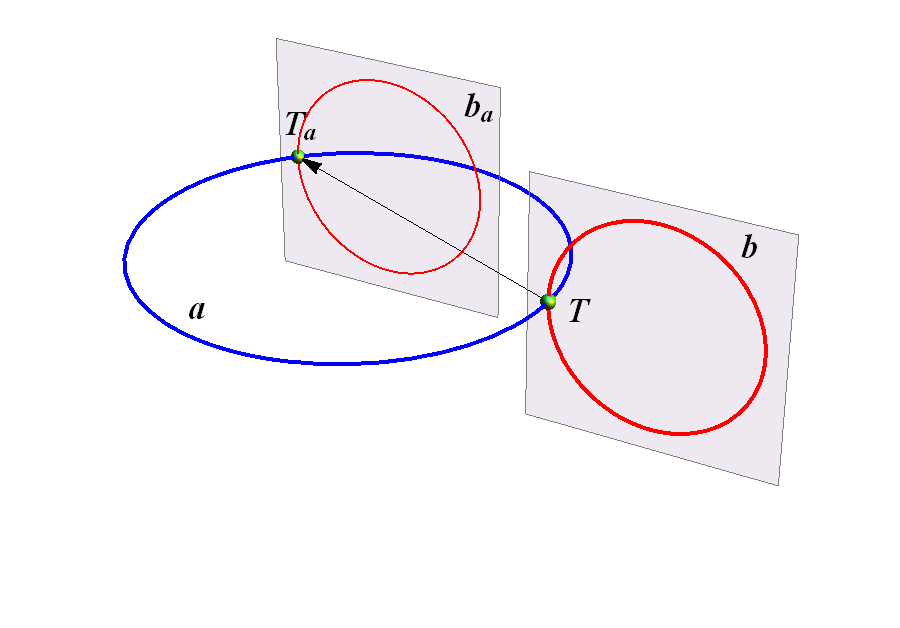

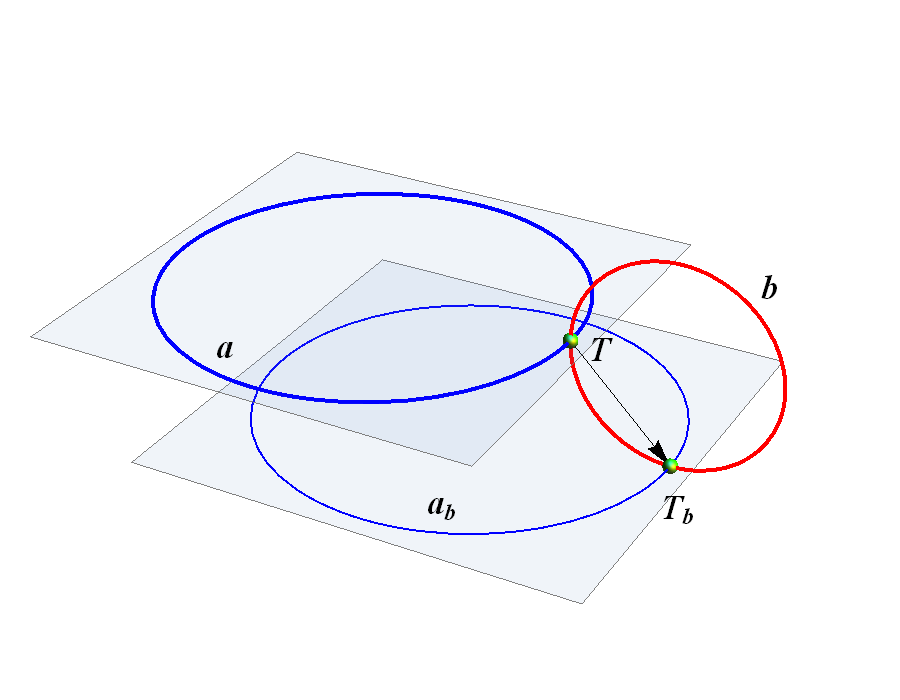

Slika 351: Klizanje krivulje \(b\) duž krivulje \(a\) Slika 352: Klizanje krivulje \(a\) duž krivulje \(b\) Animacija 33


Primjeri kliznih ploha

Animacija 34 Animacija 35 Animacija 36
Animacija 37 Animacija 38 Animacija 39
