Kotirana projekcija - prometnica na idealnom terenu

Prometnica u pravcu bez nagiba na idealnom terenu

Zadatak: Idealni teren je ravnina \(\small \Sigma\) nagiba 20 %. Ta je ravnina na prezentaciji 56 zadana mjerilom nagiba i nultom slojnicom. Prometnica u pravcu bez nagiba, širine 10 m, na koti 10, zadana je na crtežu svojom osi. Riješite situaciju zemljanih radova.

Prezentacija 56

Opis konstrukcije:

Konstruiramo slojnice ravnine \(\small \Sigma\), \(\small i_\Sigma=5m\).
Konstruiramo rub planuma.
Odredimo neutralnu liniju.

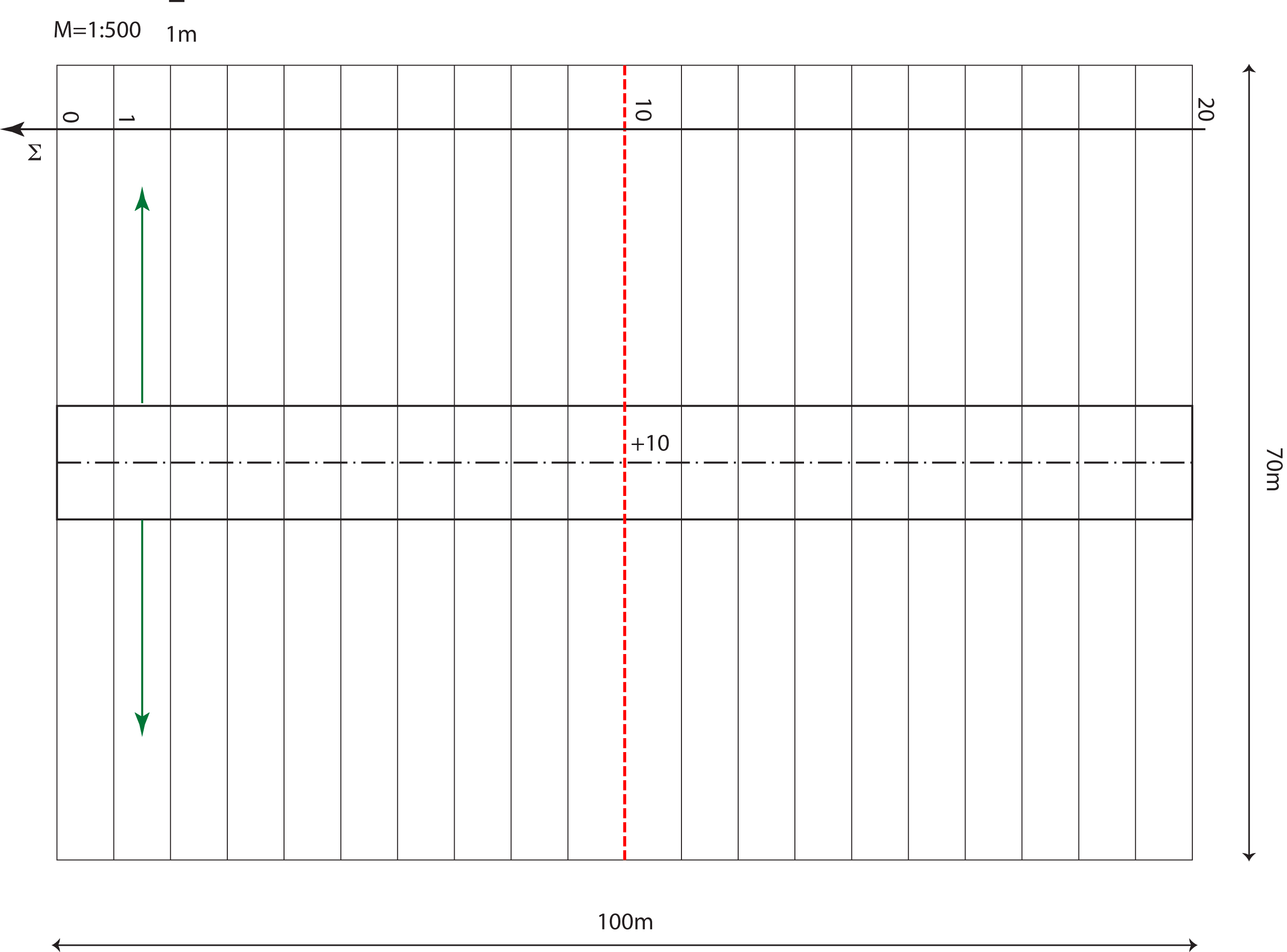

Ucrtamo mjerila nagiba za ravnine nasipa i konstruiramo slojnice tih ravnina.

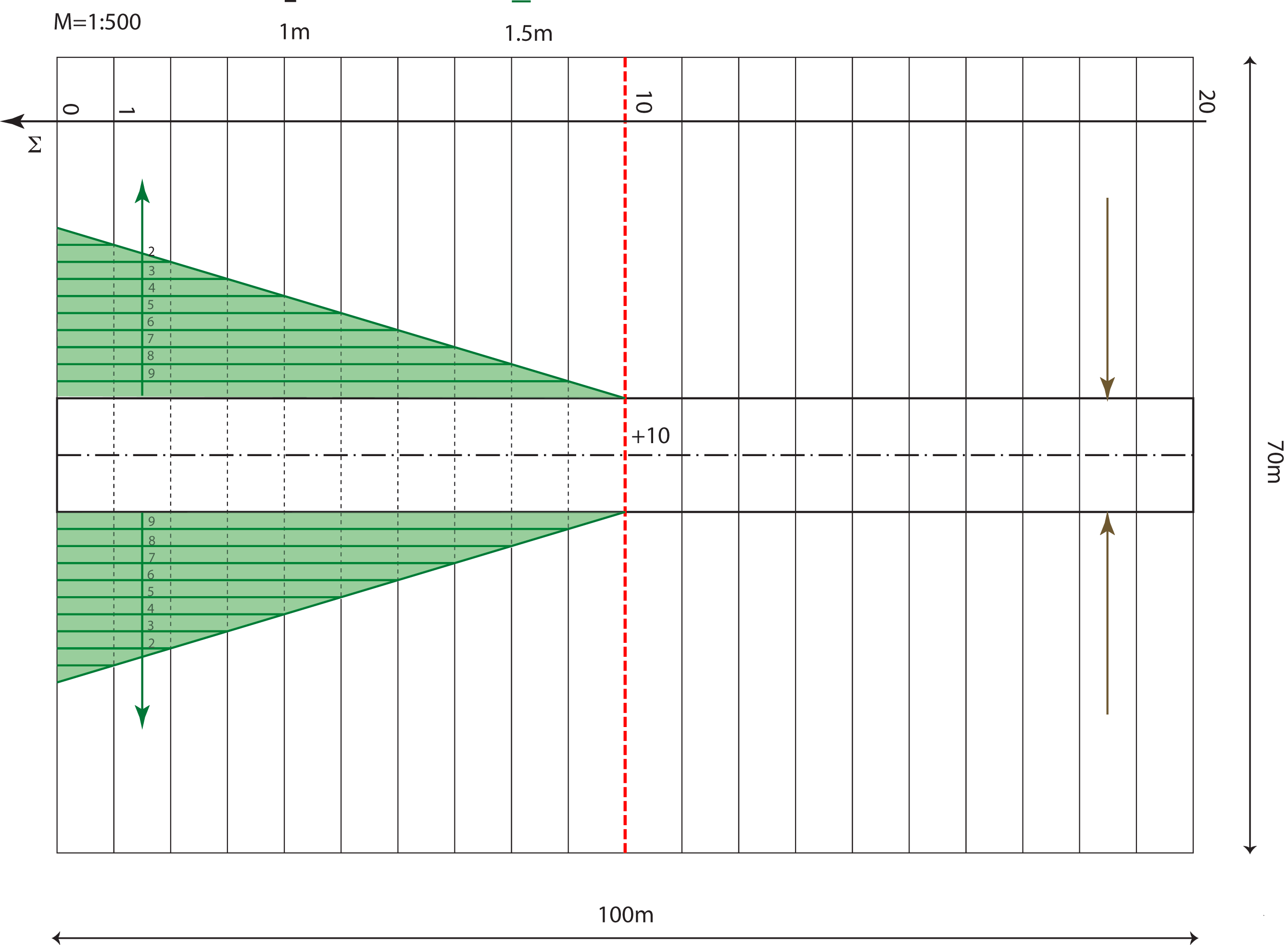

Odredimo presječnice ravnine idealnog terena s ravninama nasipa.

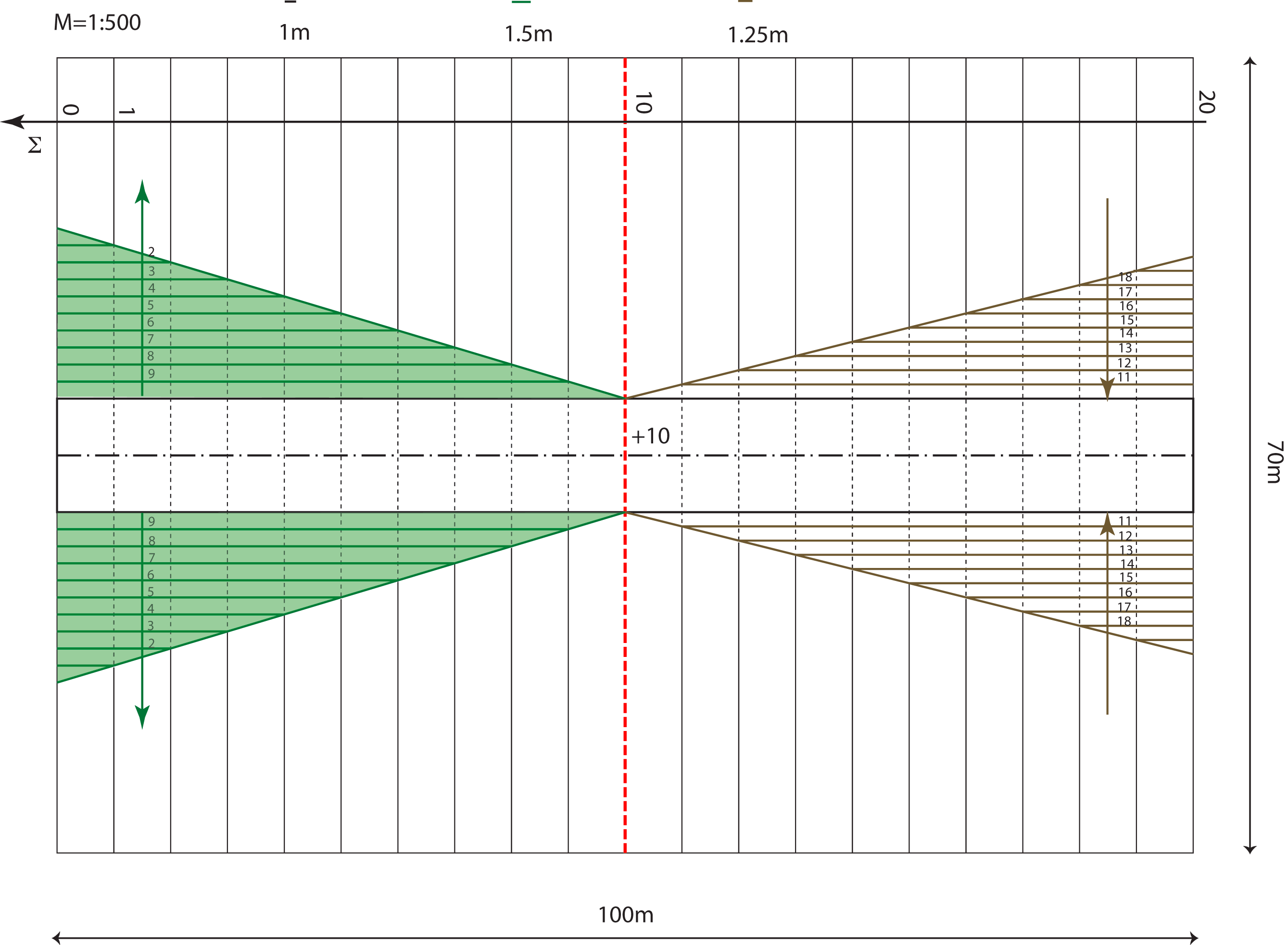

Ucrtamo mjerila nagiba za ravnine usjeka i konstruiramo slojnice tih ravnina.

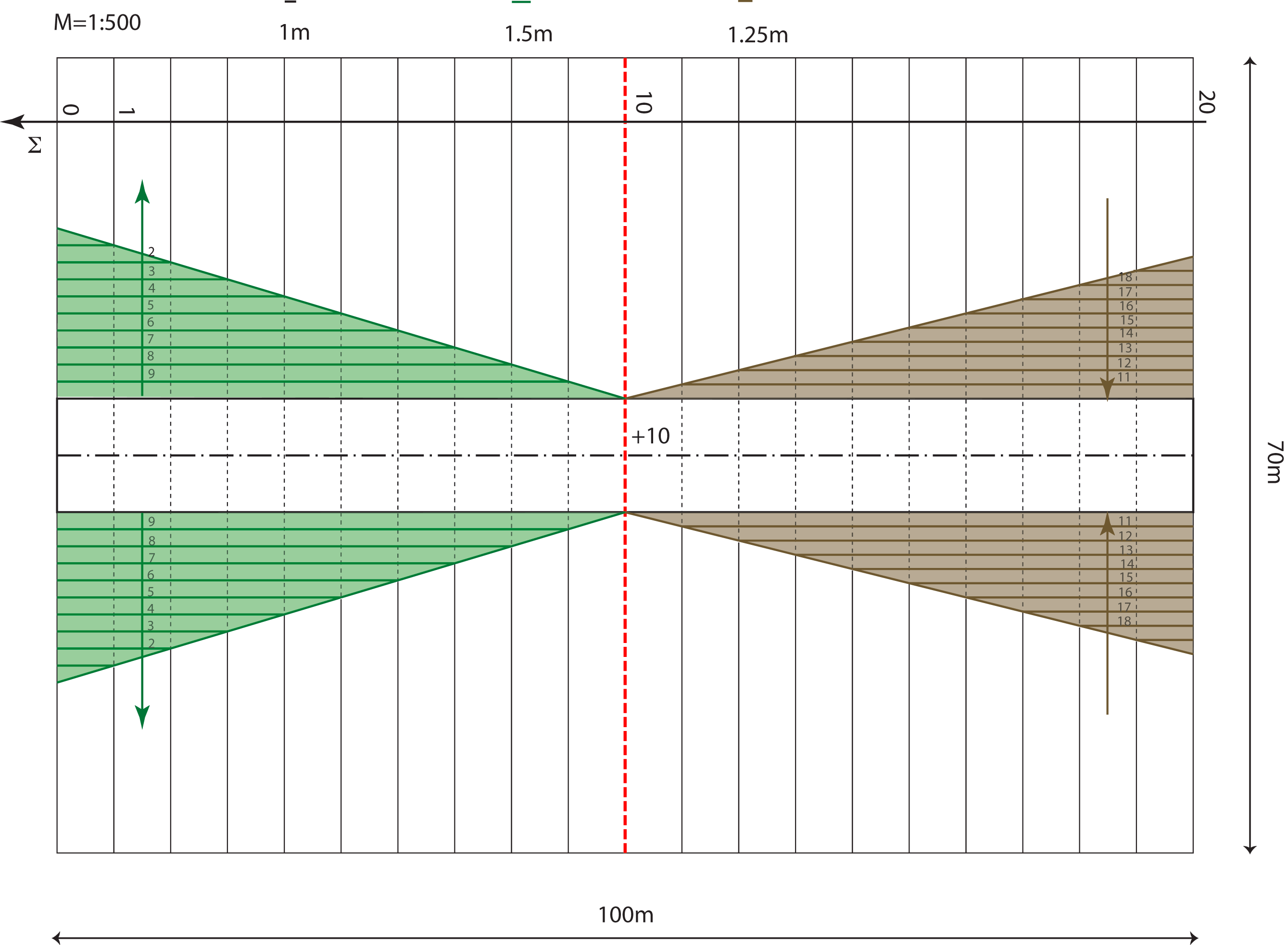

Odredimo presječnice ravnine idealnog terena s ravninama usjeka.

Sonja Gorjanc i Helena Koncul - GeomTeh3D - Razvojni projekt Sveučilišta u Zagrebu
