2.4.1. Osnovno o kotiranoj projekciji

Kotirana projekcija je ortogonalna projekcija na jednu ravninu pri kojoj su podaci o udaljenosti geometrijskih objekata od ravnine projekcije dani brojevima koje nazivamo kotama.

Uobičajeno je za ravninu projekcije odabrati horizontalnu ravninu (ravninu tlocrta) u kojoj su kote svih točaka jednake 0.

Ravnine paralelne s ravninom projekcije nazivamo nivo-ravninama. Točke u tim ravninama imaju iste kote, jer su jednako udaljene od ravnine projekcije.

Ravnine u kojima su kote točaka cijeli brojevi nazivamo glavnim nivo-ravninama.

Prometnice GFZ: nivo-ravnina sravnjujuća ravnina.

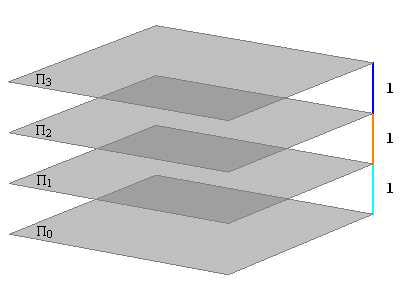

Slika 226: Glavne nivo-ravnine.

Mjerilo

Kote odnosno brojeve koji izražavaju udaljenost točaka od ravnine projekcije treba povezani s nekom mjernom jedinicom.
Za osnovnu mjernu jedinicu u kotiranoj projekciji odabiremo 1 metar. Sasvim je razumljivo da na crtežu nije moguće takve jedinice prikazivati u pravoj veličini. Stoga objekte u kotiranoj projekciji crtamo umanjeno, u mjerilu koje nazivamo mjerilom slike. Mjerilo slike zadajemo u obliku kvocijenta M=1:a, što znači da će prava veličina dužine u horizontalnoj ravnini, koja je u ravnini slike dugačka 1m, na crtežu iznositi 1am.

Na svakoj slici u kotiranoj projekciji mjerilo mora biti naznačeno.

IZRAČUNAJTE koliko iznosi "1\, m" u mjerilima:
\small M=1:25, \small M=1:50, \small M=1:100, \small M=1:125, \small M=1:200, \small M=1:250, \small M=1:400, \small M=1:500.

Kotirana projekcija točke

Točka se u kotiranoj projekciji prikazuje njezinom ortogonalnom projekcijom na ravninu slike i kotom. Pritom kota točke izražava udaljenost točke od ravnine slike u metrima. U našim će primjerima ravnina slike redovito biti tlocrtna ravnina.

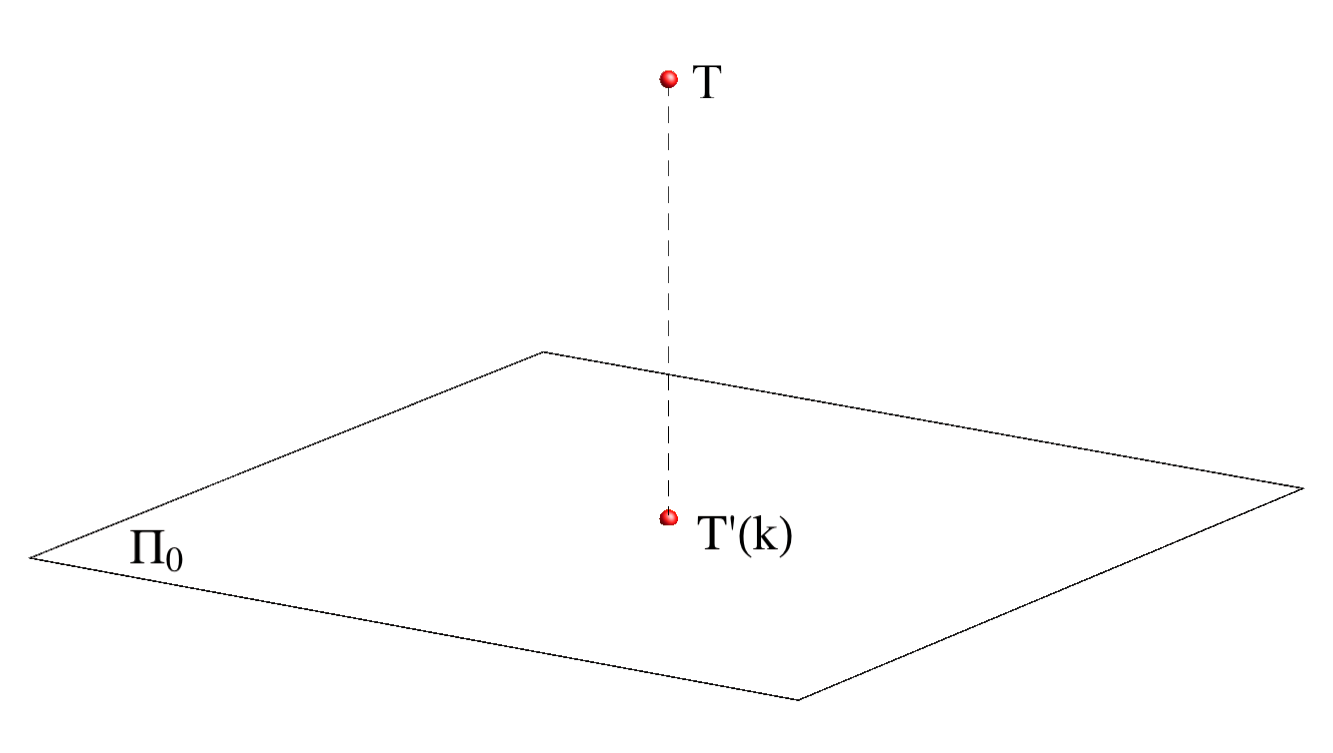

Slika 227

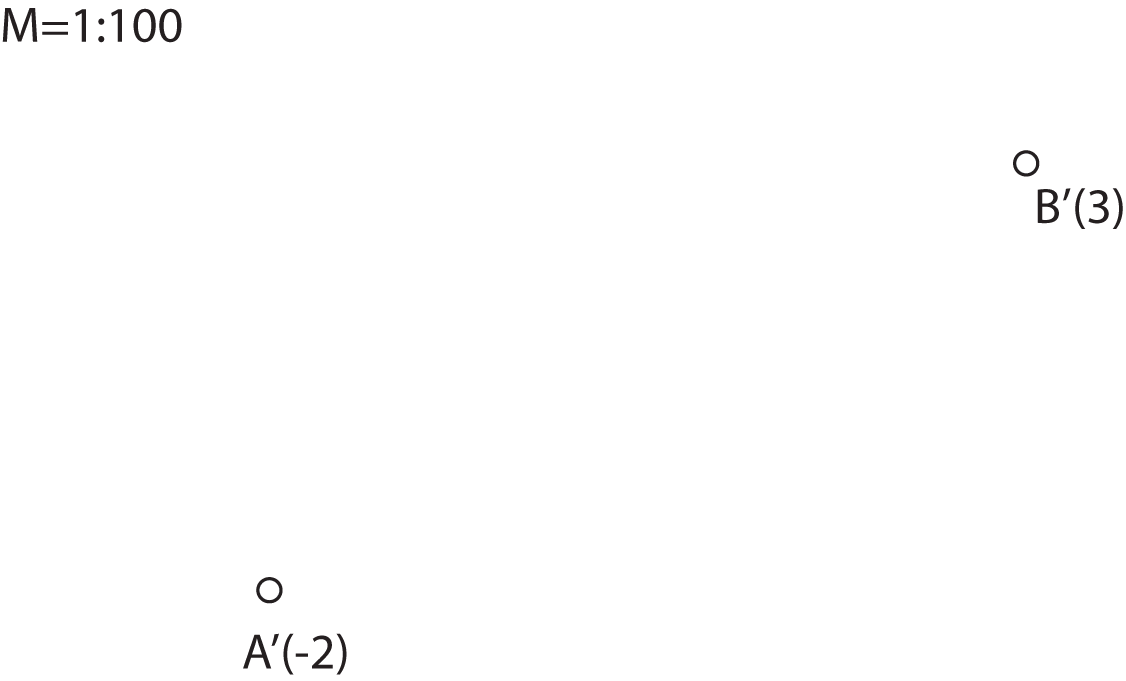

Slika 228: Točka \small A se nalazi 2 m ispod, a točka \small B 3 m iznad ravnine slike.

Kotirana projekcija pravca

Pravac, koji je u općem položaju prema ravnini projekcije, u kotiranoj se projekciji prikazuje svojim tlocrtom na kojem su istaknute projekcije onih njegovih točaka koje imaju cjelobrojne kote. Te točke nazivamo glavnim točkama pravca, a tako zadan pravac graduiranim pravcem. Smjer pada kota točaka na pravcu označujemo strelicom.

Razmak između projekcija dviju susjednih točaka cjelobrojnih kota, odnosno projekcija dviju točaka pravca kojima je visinska razlika 1 m, nazivamo intervalom^* pravca. Uočite da su svi intervali nekog pravca jednaki. Nagib pravca je tangens kuta što ga taj pravac zatvara s ravninom projekcije.
^* Prometnice GFZ: interval pravca \rightarrow korak za ekvidistancu 1.
  • Interval i nagib pravca su recipročni brojevi (vidi sliku 230).

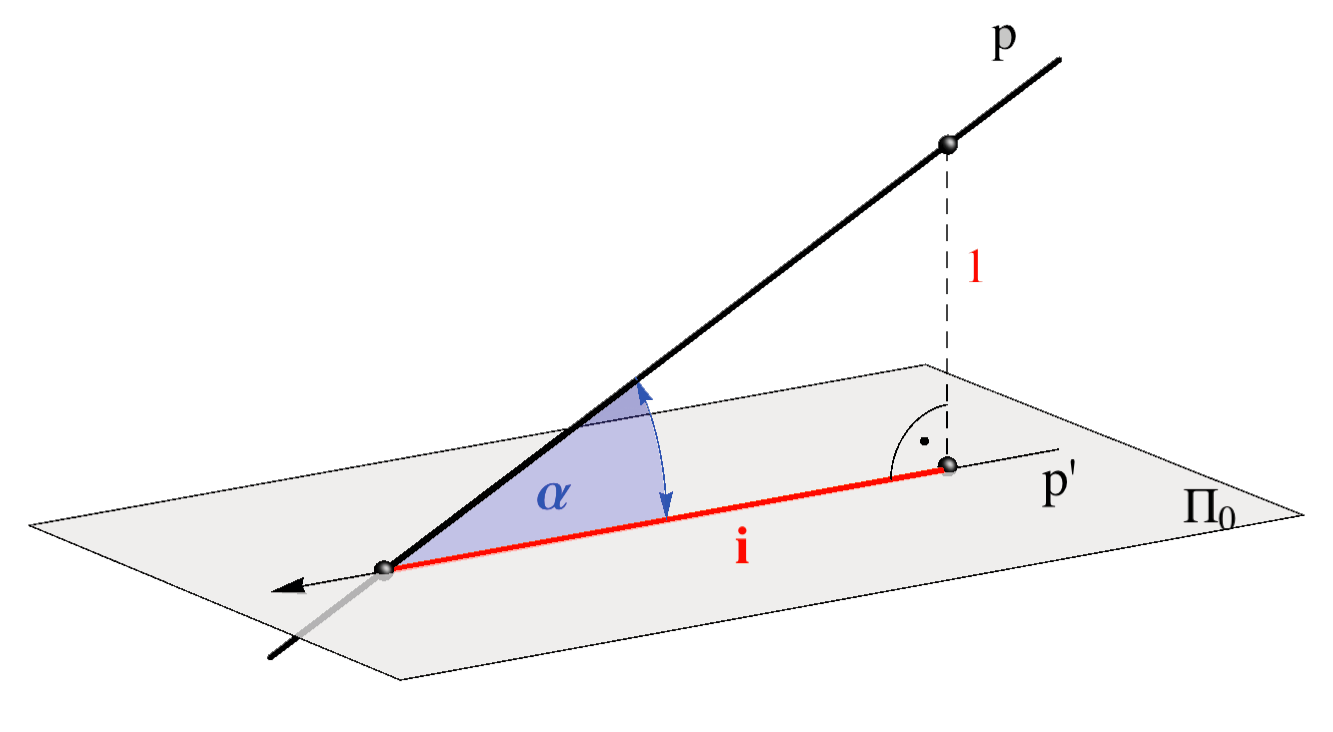

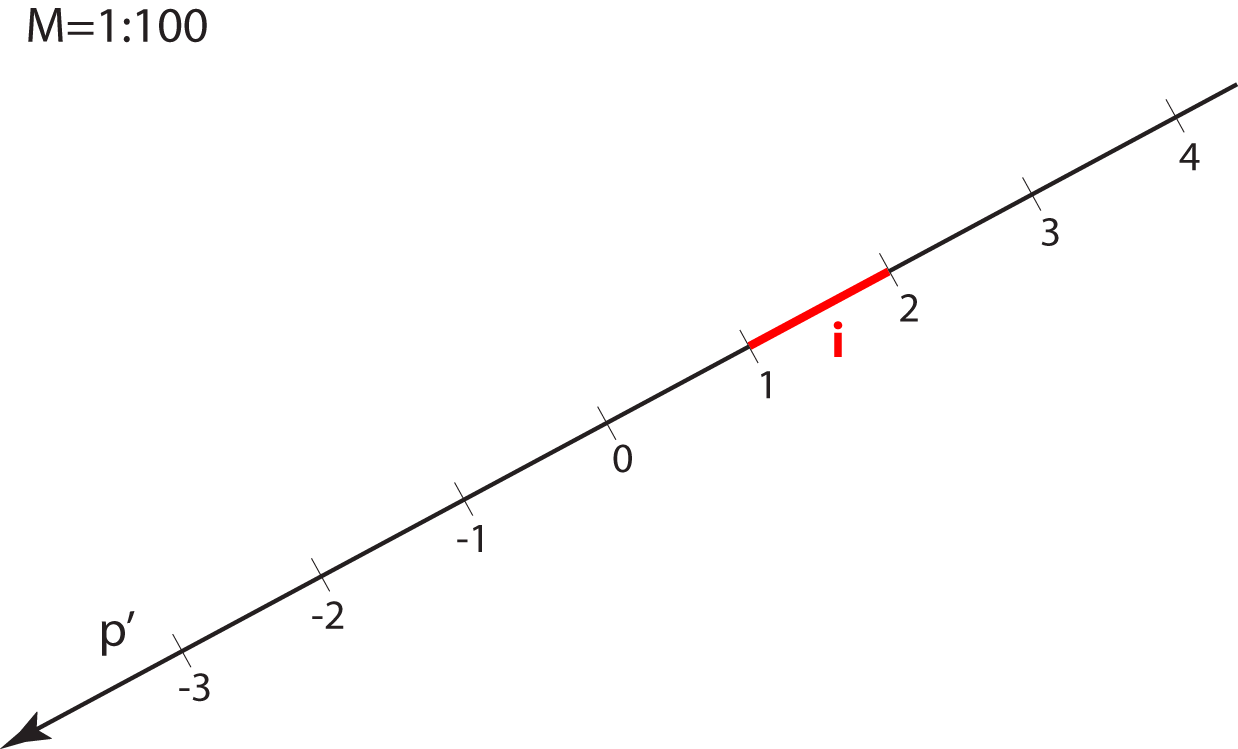

Slika 229: Graduirani pravac s istaknutim intervalom Slika 230: n_p = \tan\alpha = \frac{1}{i}

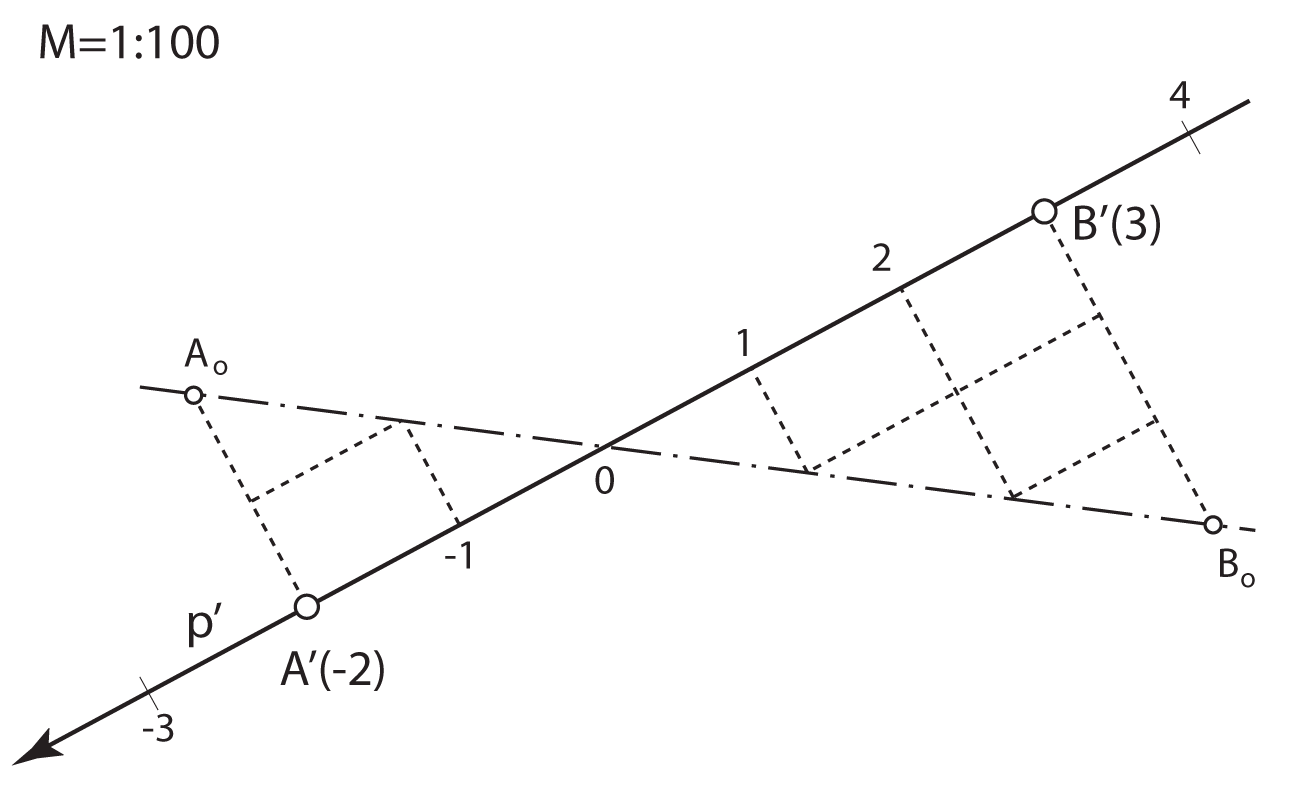

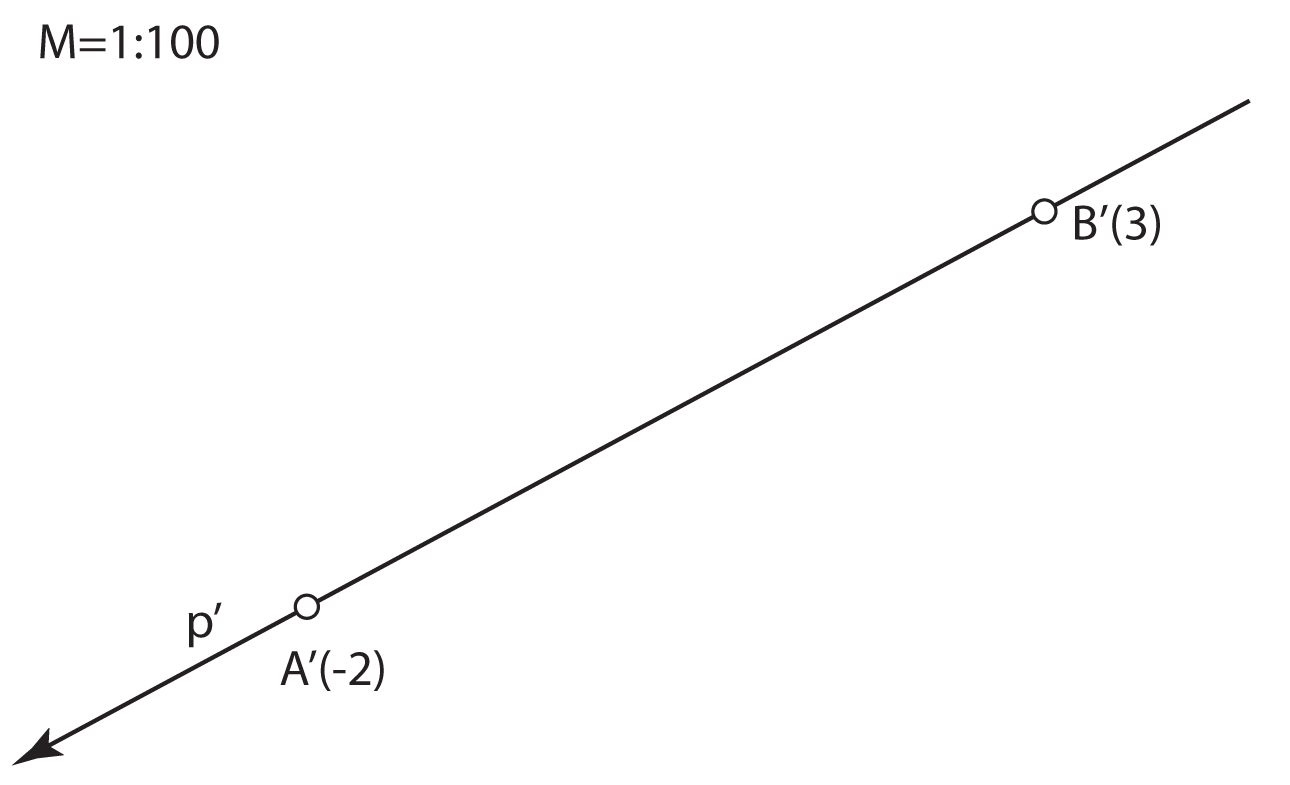

Zadatak 1: Graduirajte pravac koji prolazi točkama \small A i \small B.
Zadatak se rješava pomoću prevaljivanja pravca u ravninu projekcije, a postupak prevaljivanja isti je kao u Mongeovom projiciranju, osim što su udaljenosti točaka od ravnine projekcije određene kotama, a ne nacrtima.



Prezentacija 53

Međusobni položaji dvaju pravaca

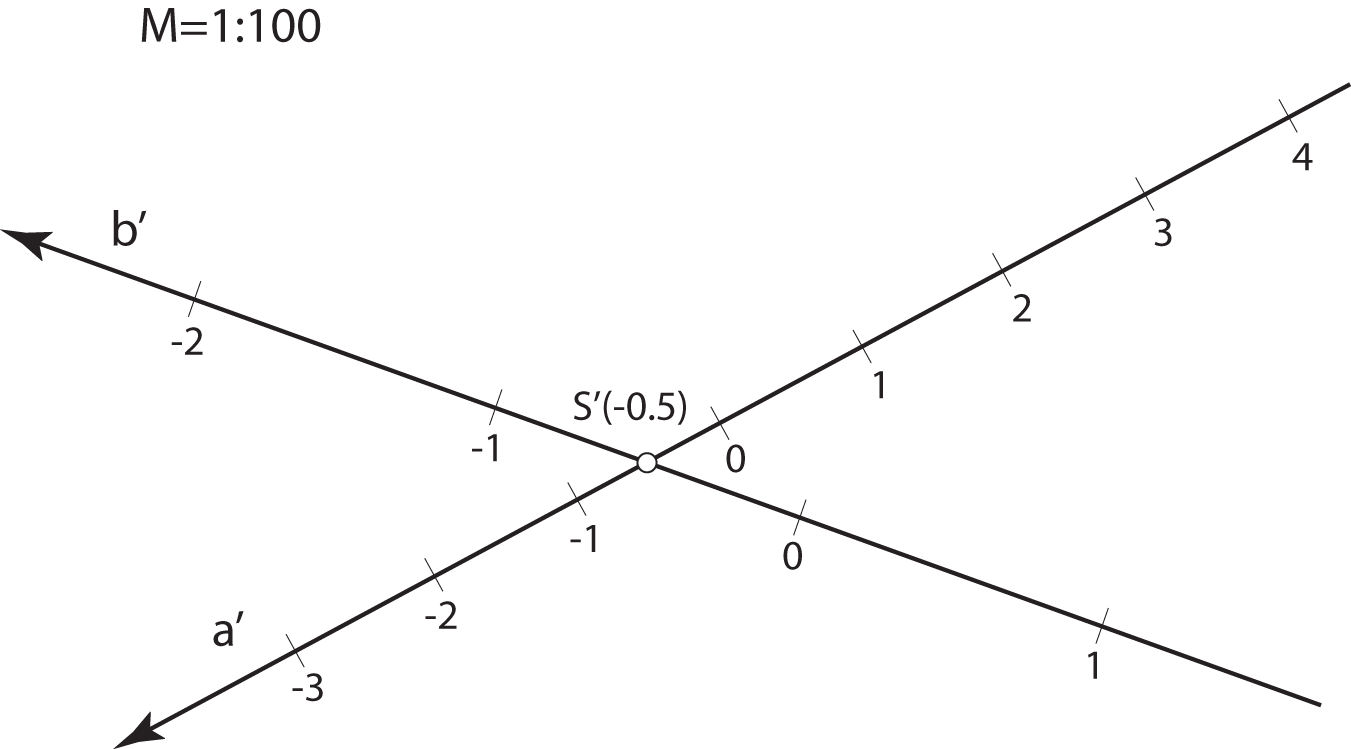

Slika 231: Pravci koji se sijeku - sjecište projekcija ima istu kotu na oba pravca

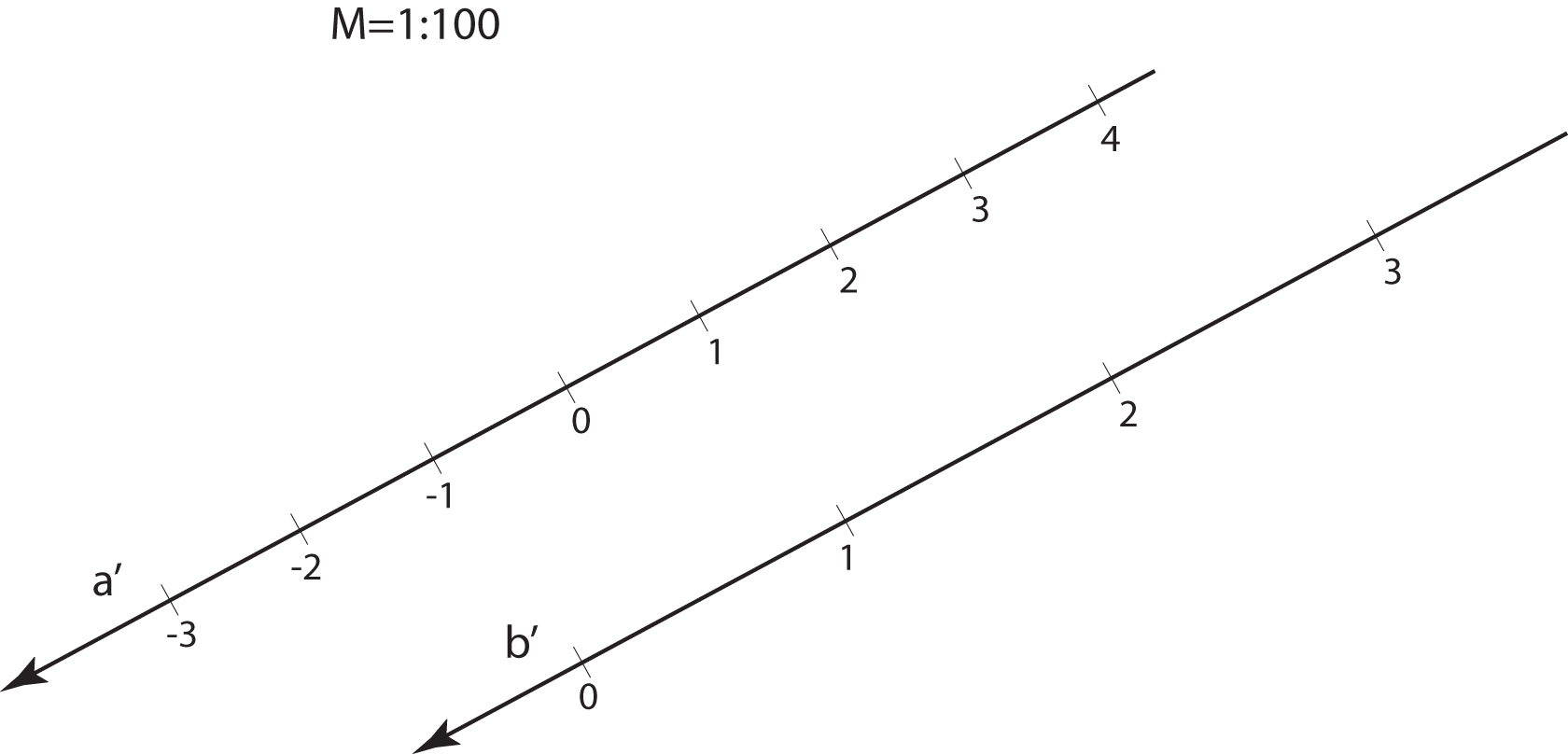

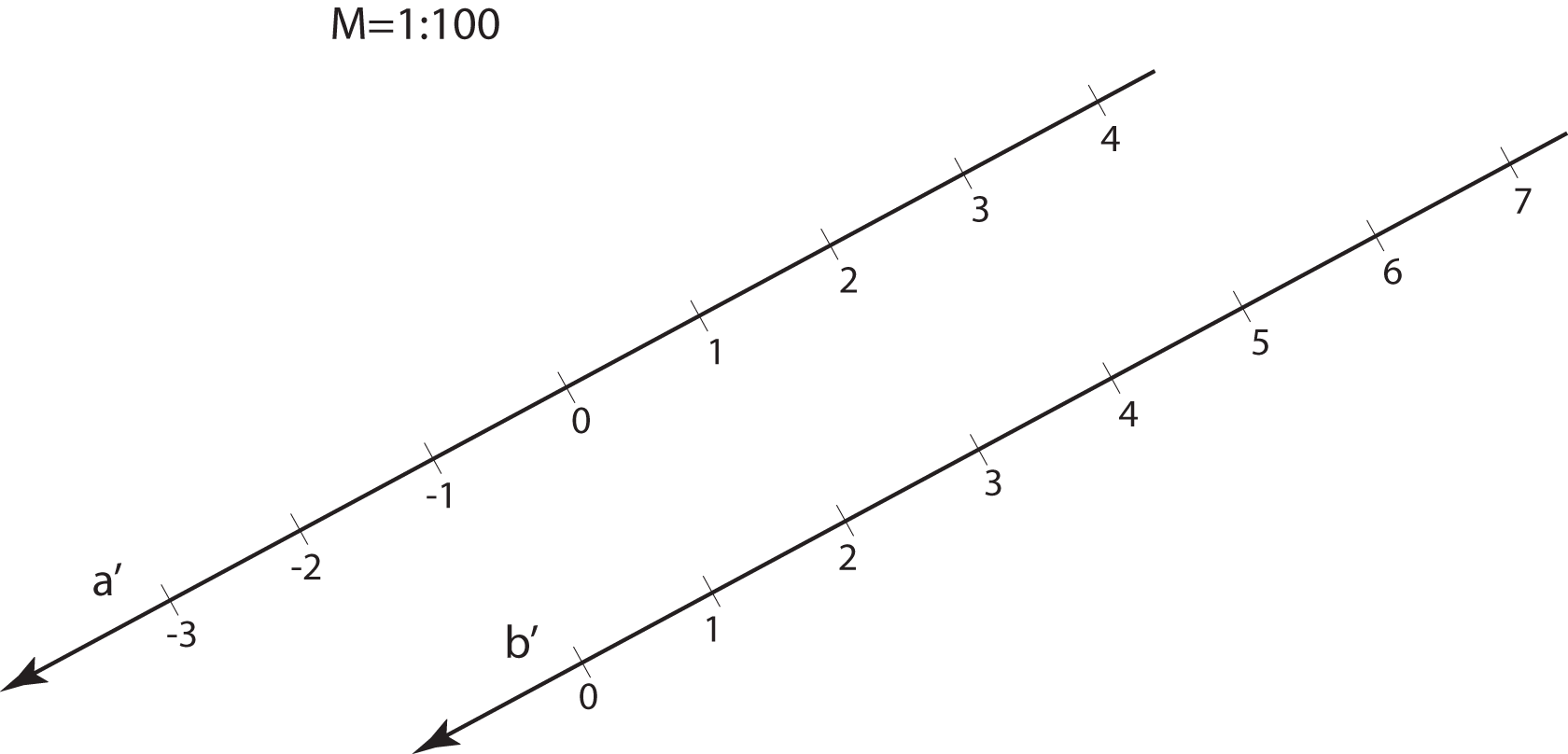

Slika 232: Paralelni pravci - paralelne projekcije, isti smjer pada kota i jednaki intervali

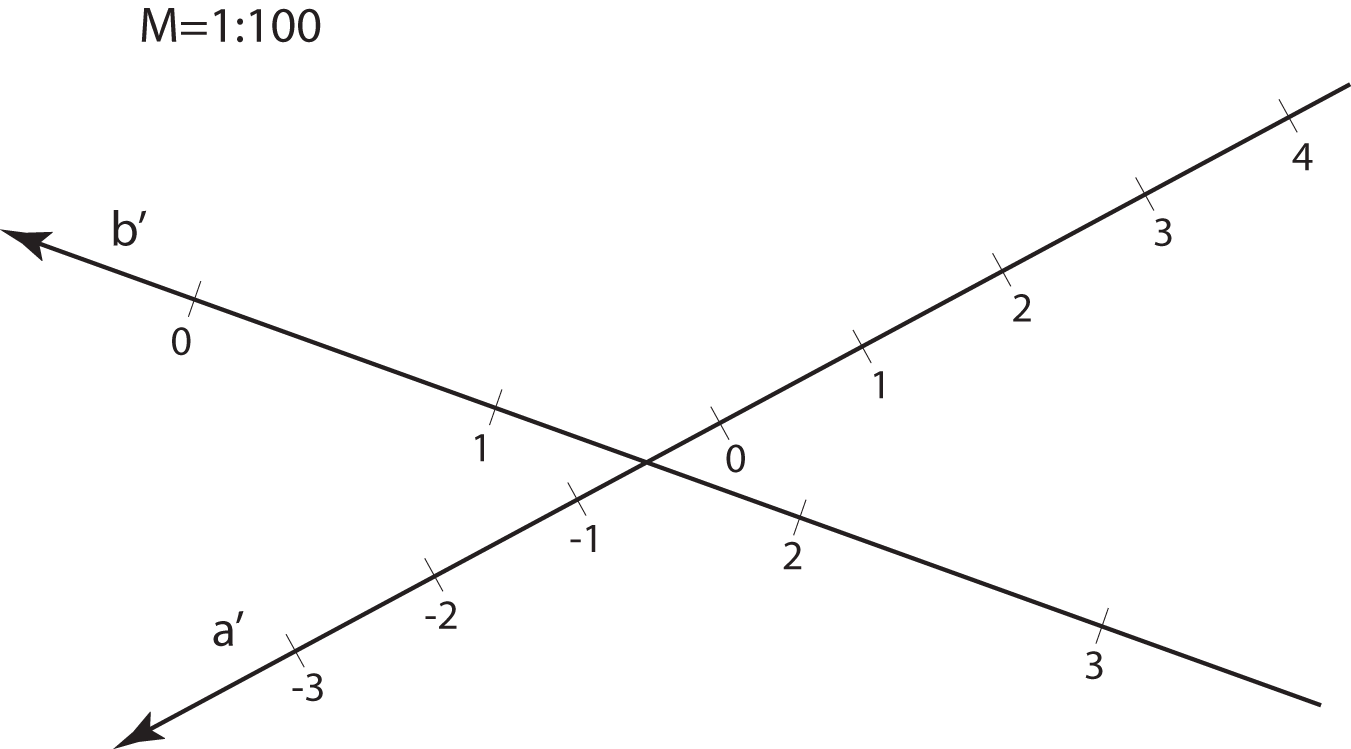

Slika 233: Mimosmjerni pravci - projekcije se sijeku, ali to sjecište ima različite kote na zadanim pravcima

Slika 234: Mimosmjerni pravci - paralelne projekcije, a različiti intervali


Pravci u posebnom položaju prema ravnini projekcije

  • Ako je pravac okomit na ravninu projekcije, tada je on zraka projiciranja i projekcija mu je točka, a njegov je interval 0.
  • Ako je pravac paralelan s ravninom projekcije, sve njegove točke imaju iste kote pa interval nije definiran.
Općenito, linije koje sadrže točke istih kota imaju posebnu ulogu u kotiranoj projekciji. Ako leže na nekoj plohi, nazivamo ih slojnicama plohe. Ako je ploha ravnina, onda su njezine slojnice pravci paralelni s ravninom projekcije. Te smo pravce kod Mongeovog projiciranja nazivali sutražnicama 1. skupine.

Kotirana projekcija ravnine

Ravnina se u kotiranoj projekciji prikazuje glavnim slojnicama i mjerilom nagiba. Glavne slojnice ravnine su one slojnice kojima su kote točaka cijeli brojevi, odnosno one su presječnice ravnine s glavnim nivo-ravninama. Mjerilo nagiba je bilo koji pravac ravnine koji je okomit na njezine slojnice (bilo koja njezina priklonica 1. skupine).

Nagib i interval ravnine jednaki su nagibu i intervalu njezinog mjerila nagiba.

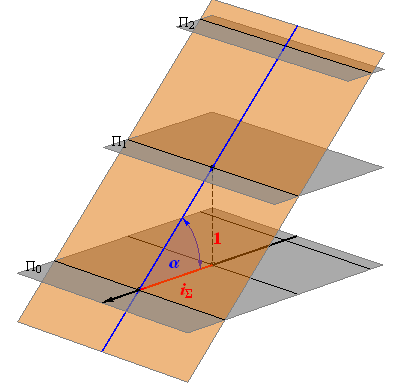

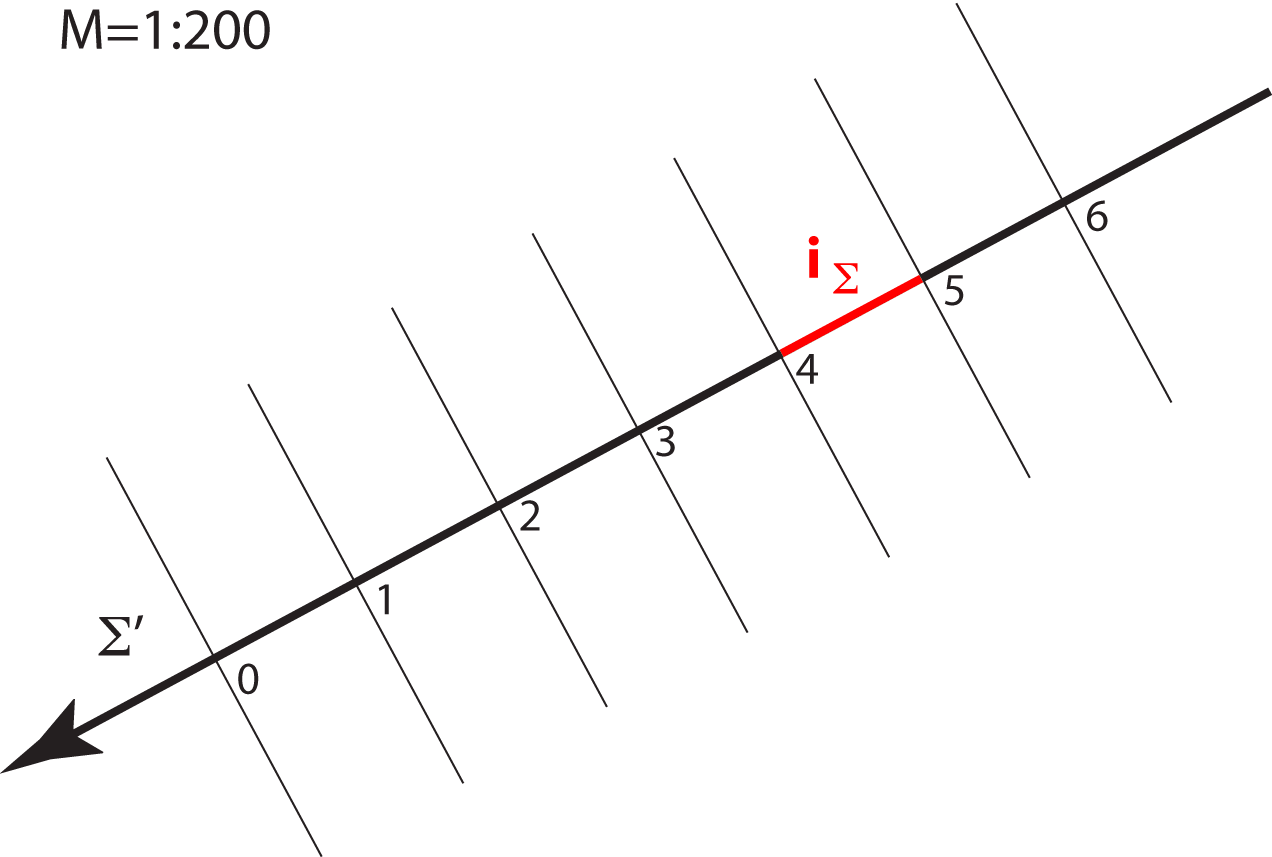

Slika 235: Ravnina u kotiranoj projekciji s istaknutim intervalom ravnine.


Slika 236

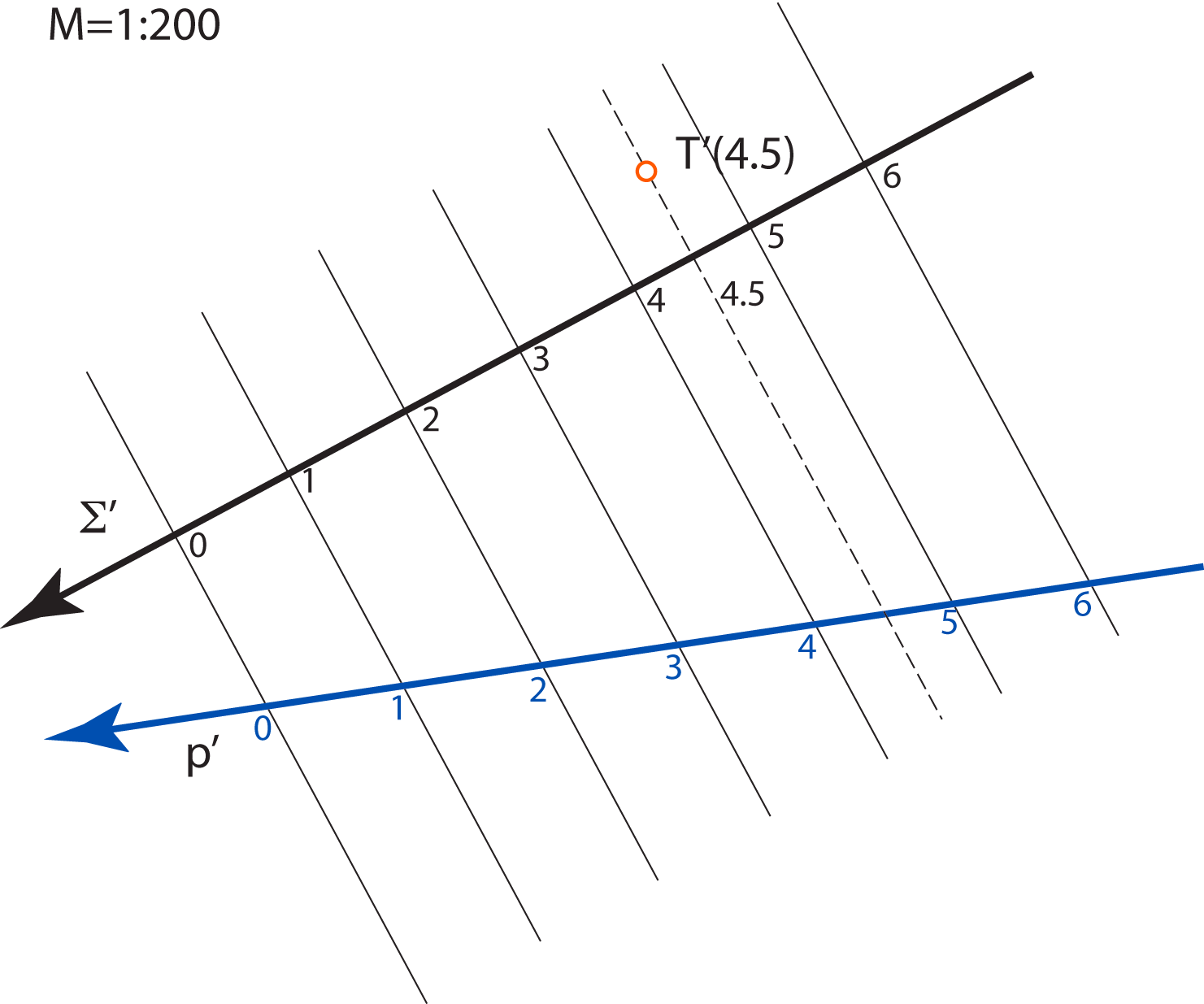

Slika 237: Točka \small T i pravac \small p leže u ravnini \small\Sigma.



  • Projekcija presječnice dviju ravnina je spojnica sjecišta istoimenih slojnica.

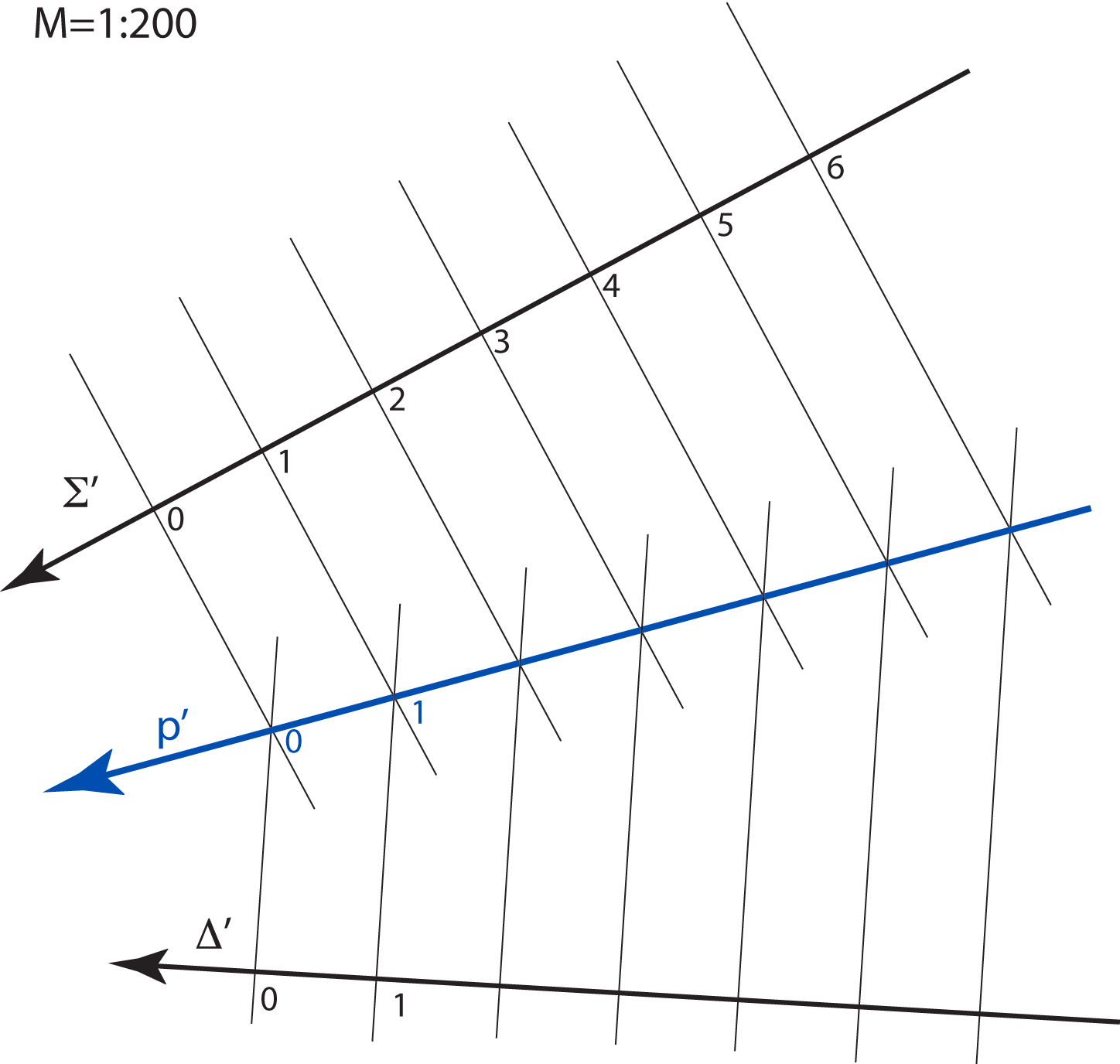

    Slika 238: \small \Sigma \cap \Delta = p

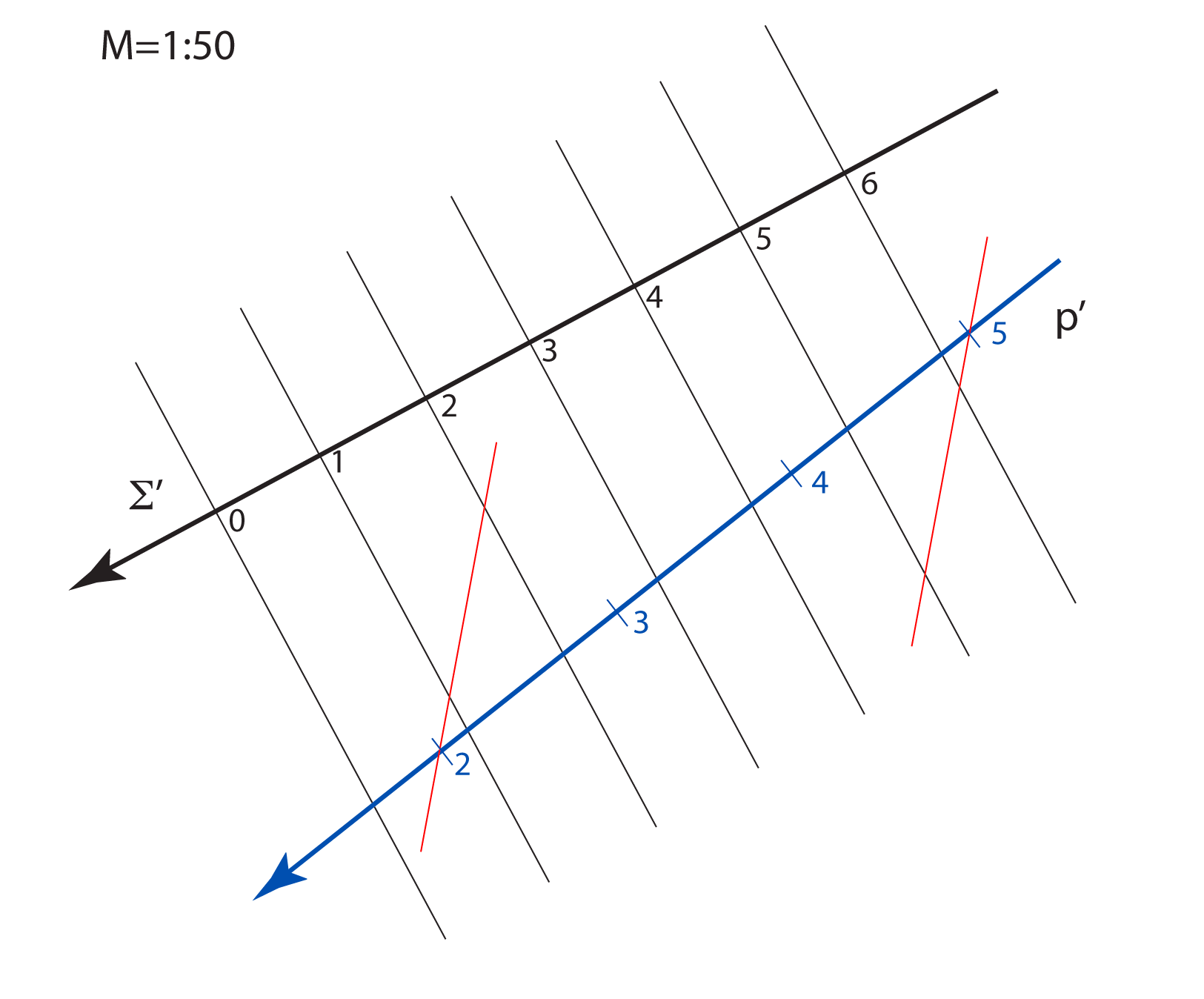

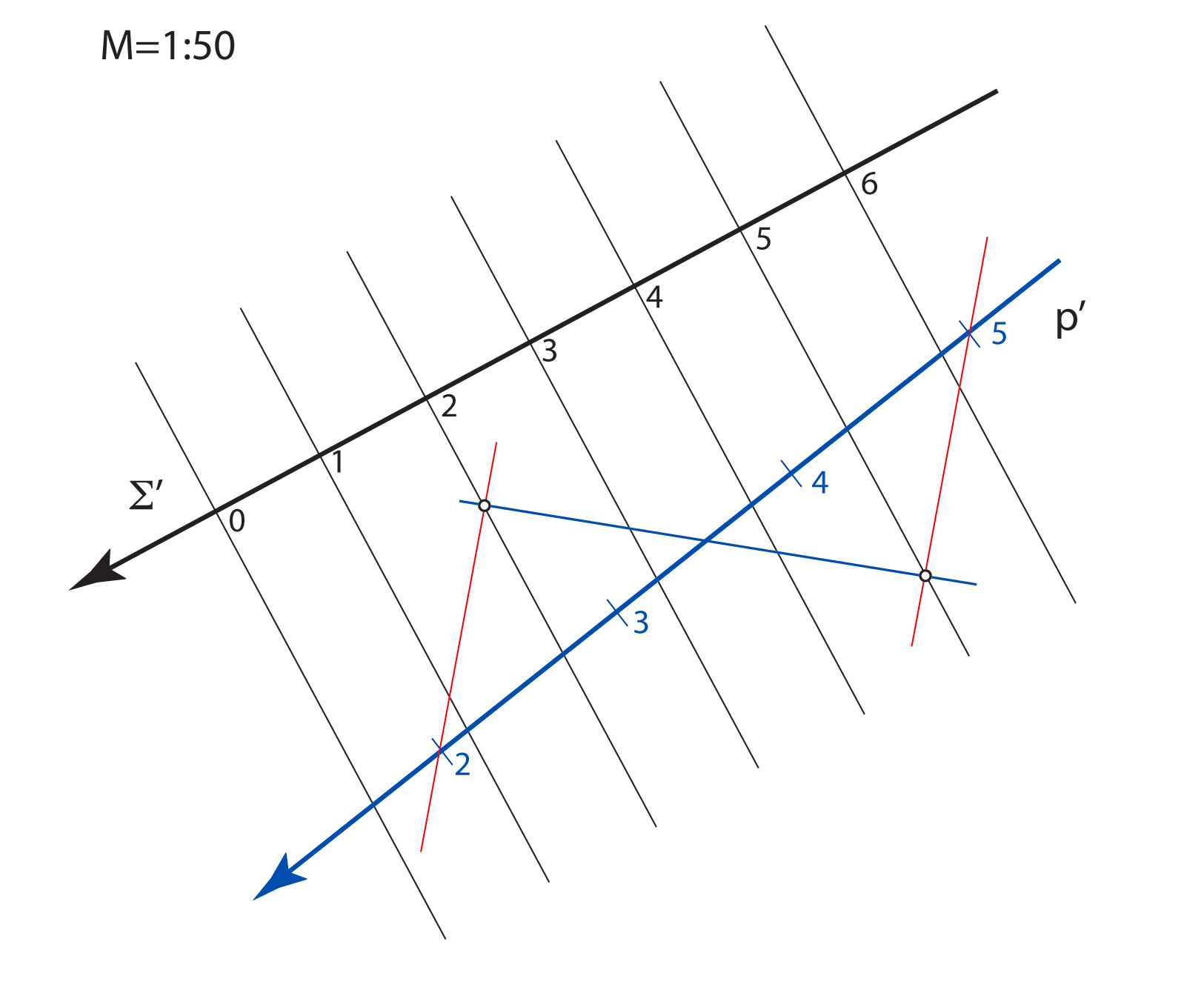

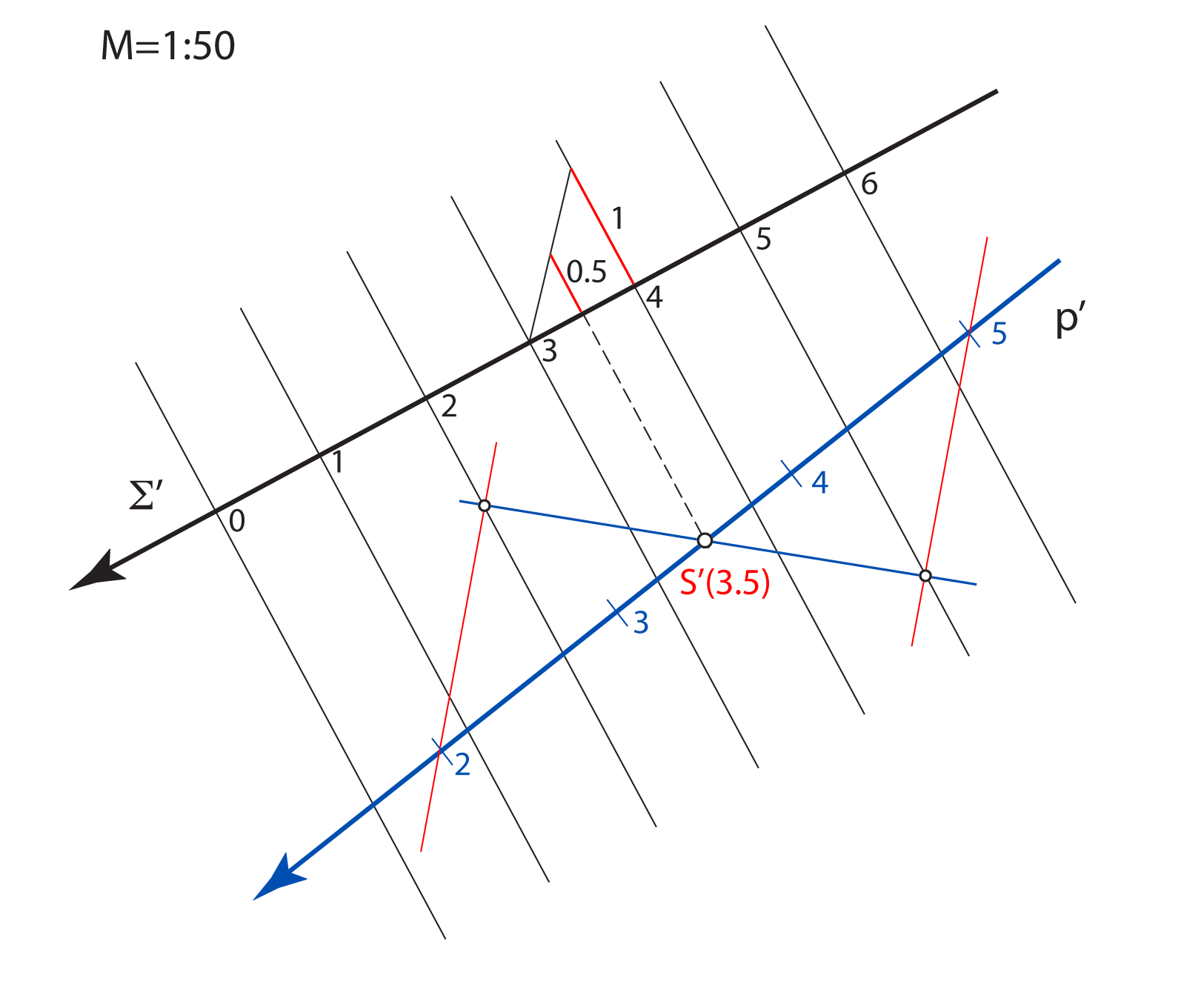

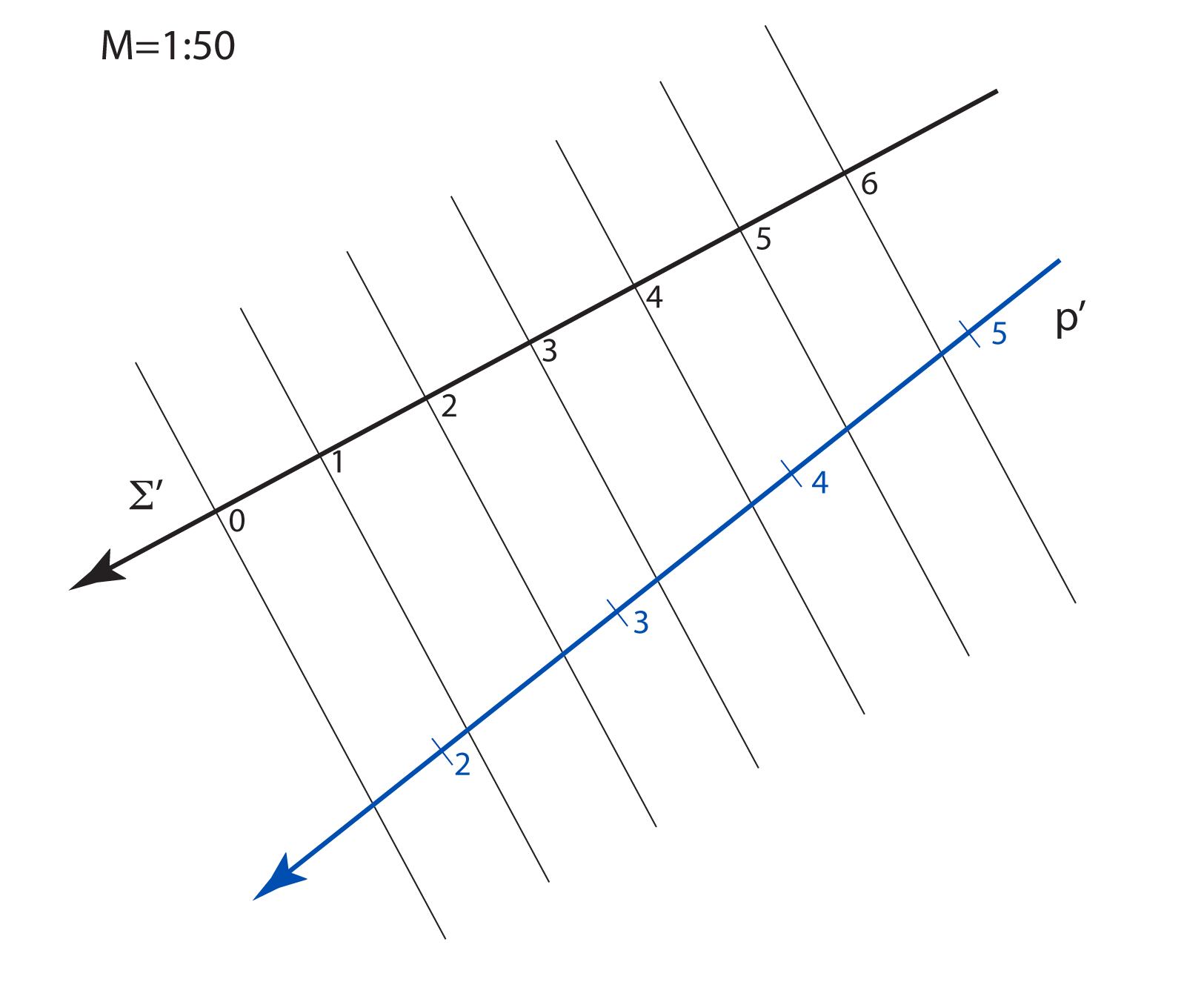

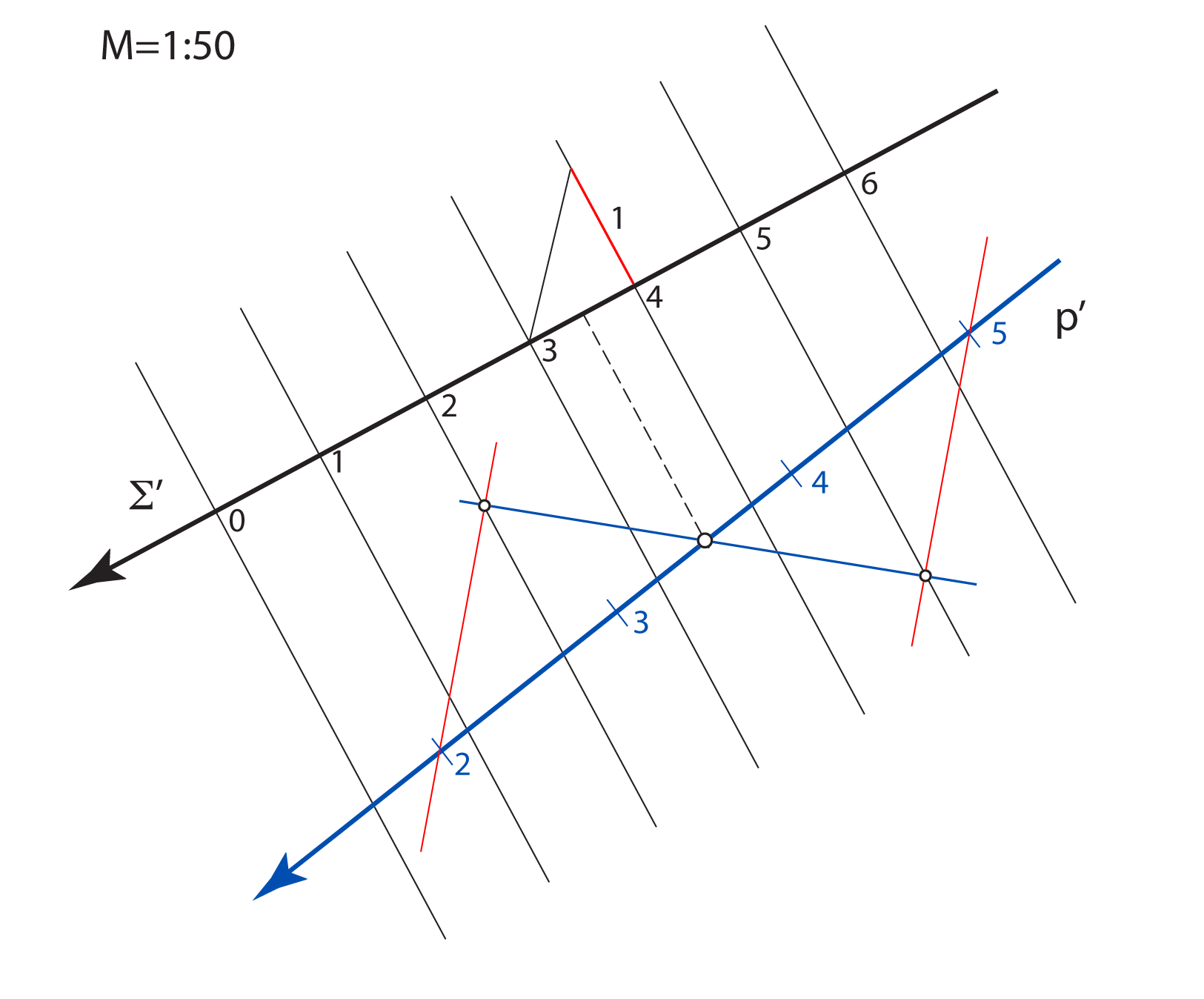

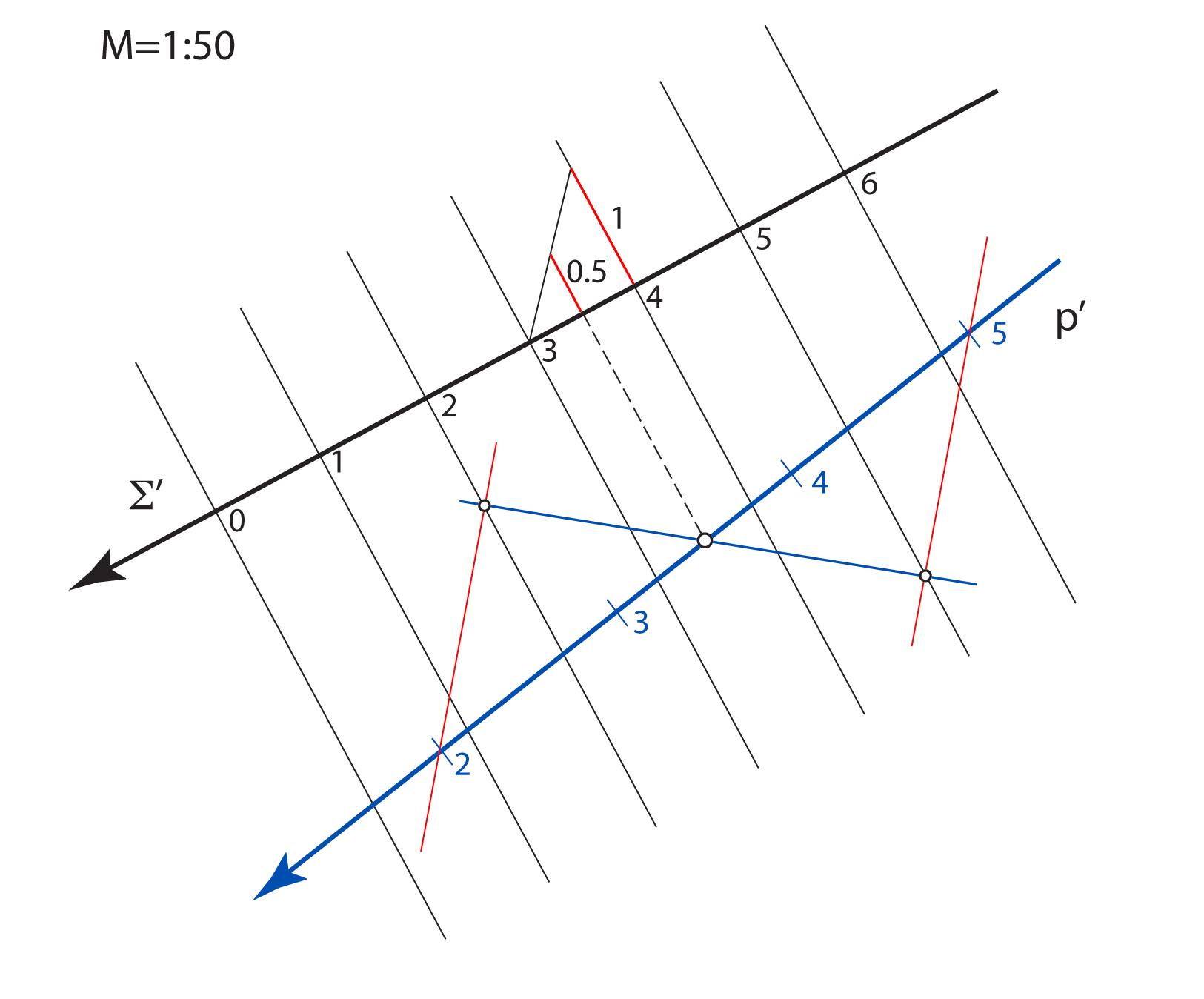

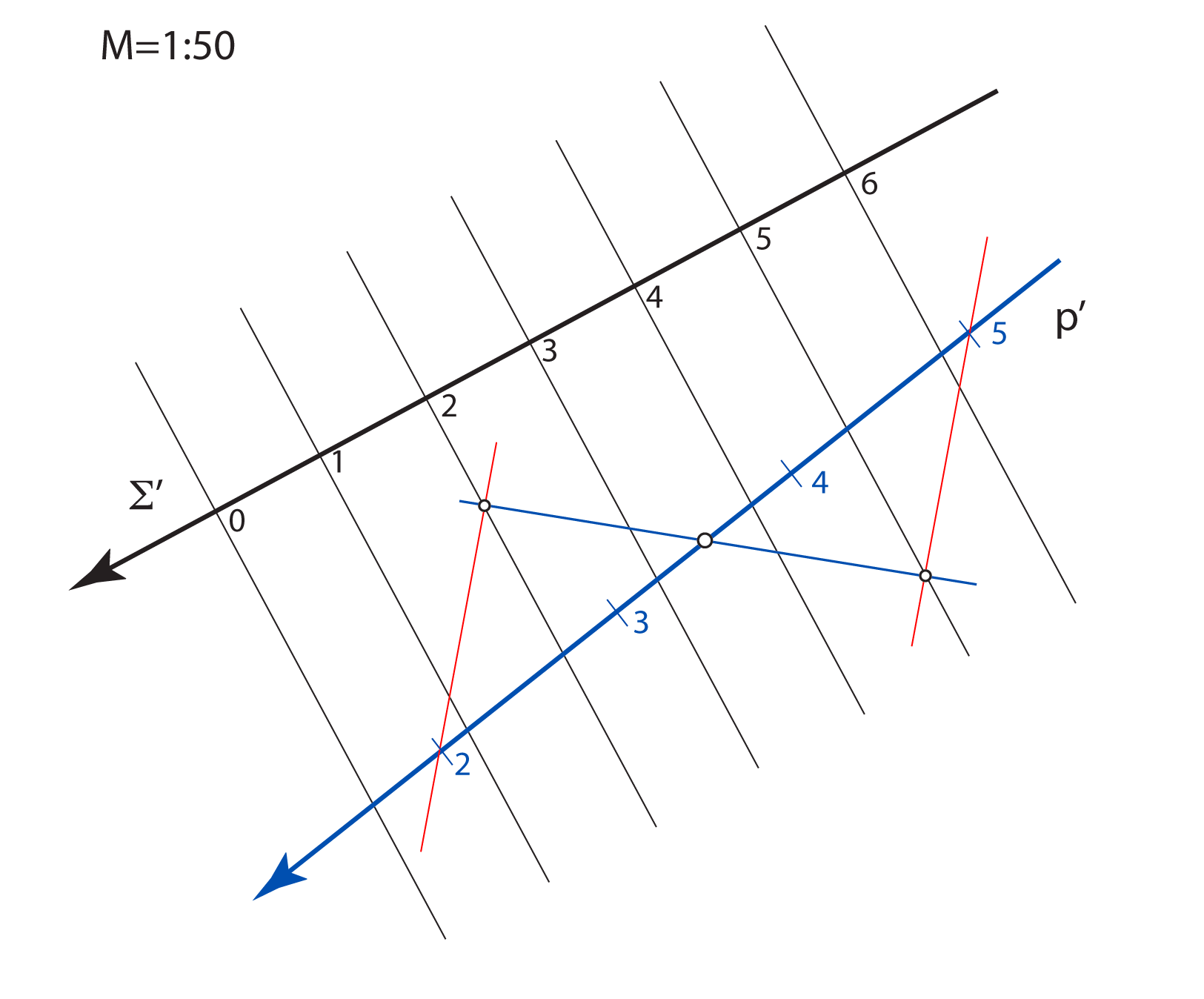

    Zadatak 2: Konstruirajte projekciju probodišta pravca \small p i ravnine \small\Sigma.
    Postupak konstrukcije probodišta pravca i ravnine je isti kao kod Mongeova projiciranja, samo što kao pomoćnu ravninu ne odabiremo projicirajuću ravninu.

    Prezentacija 54

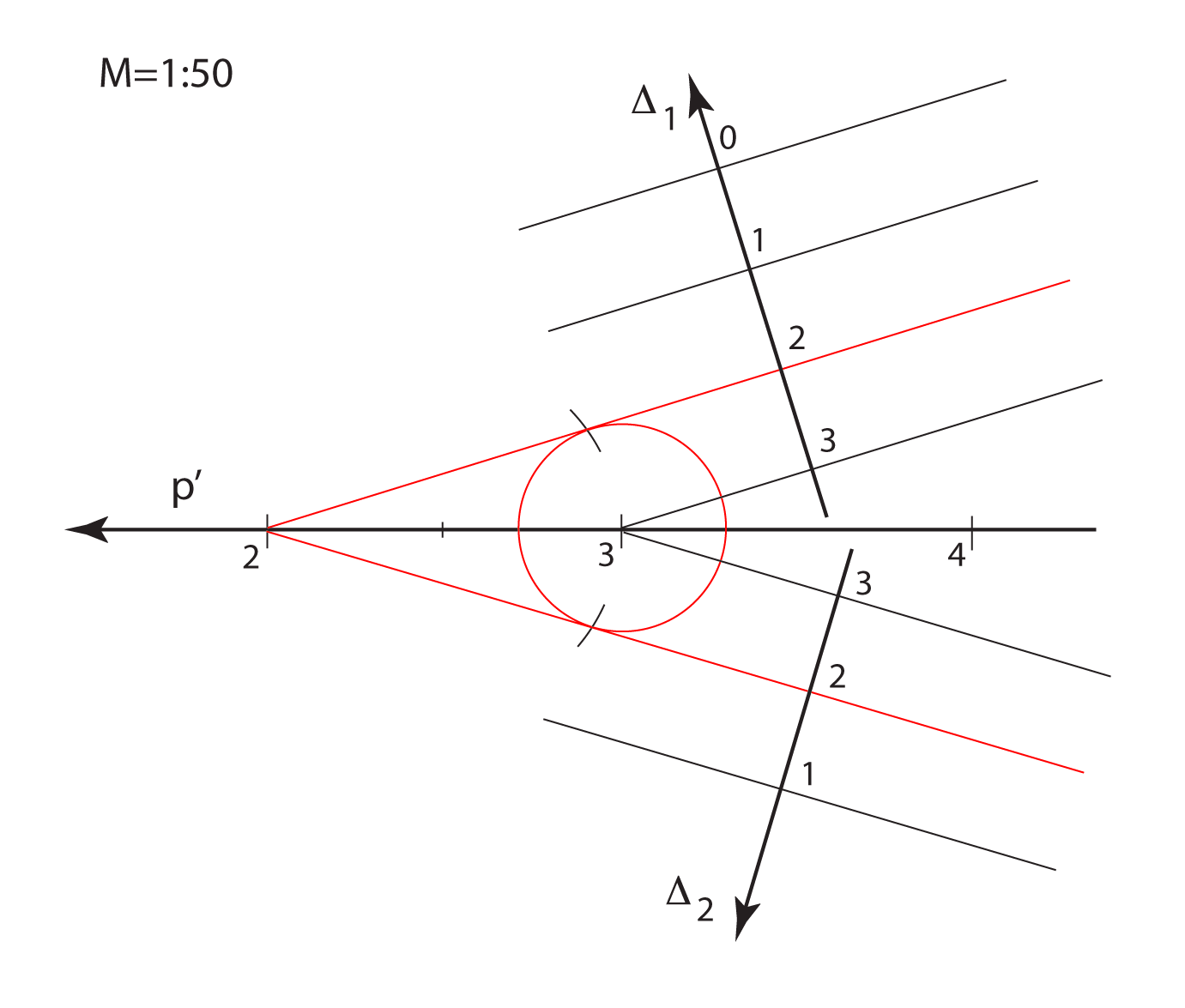

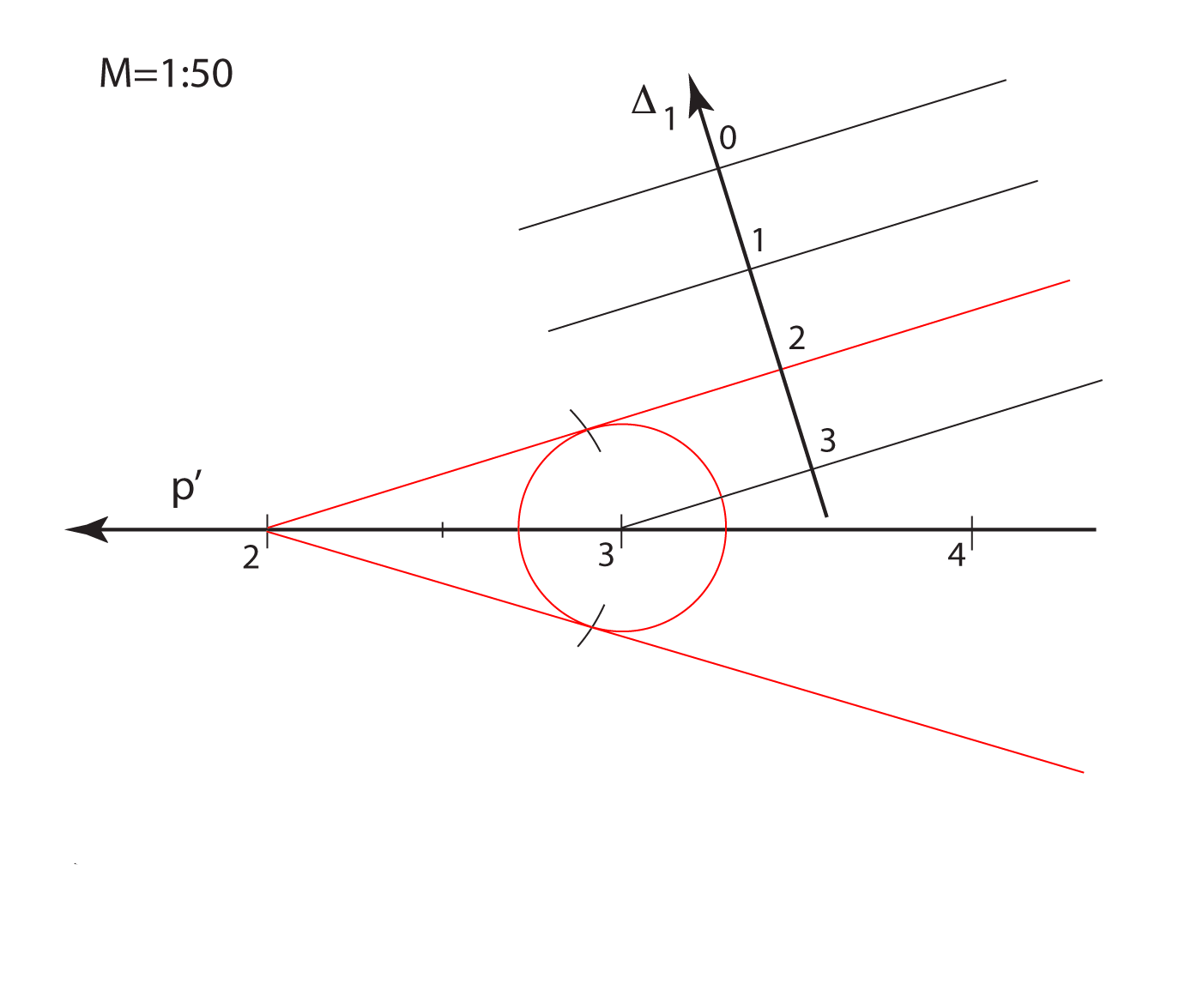

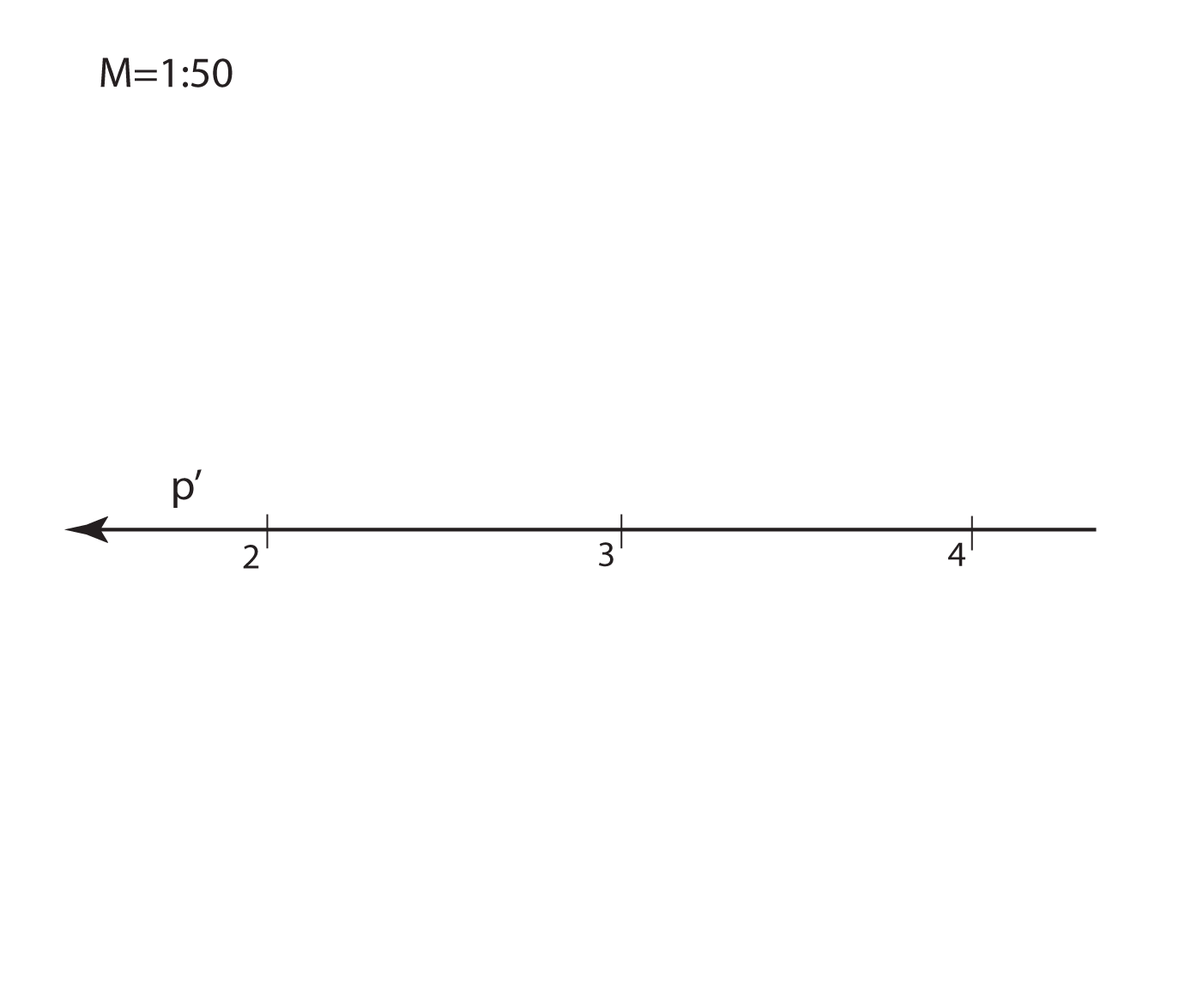

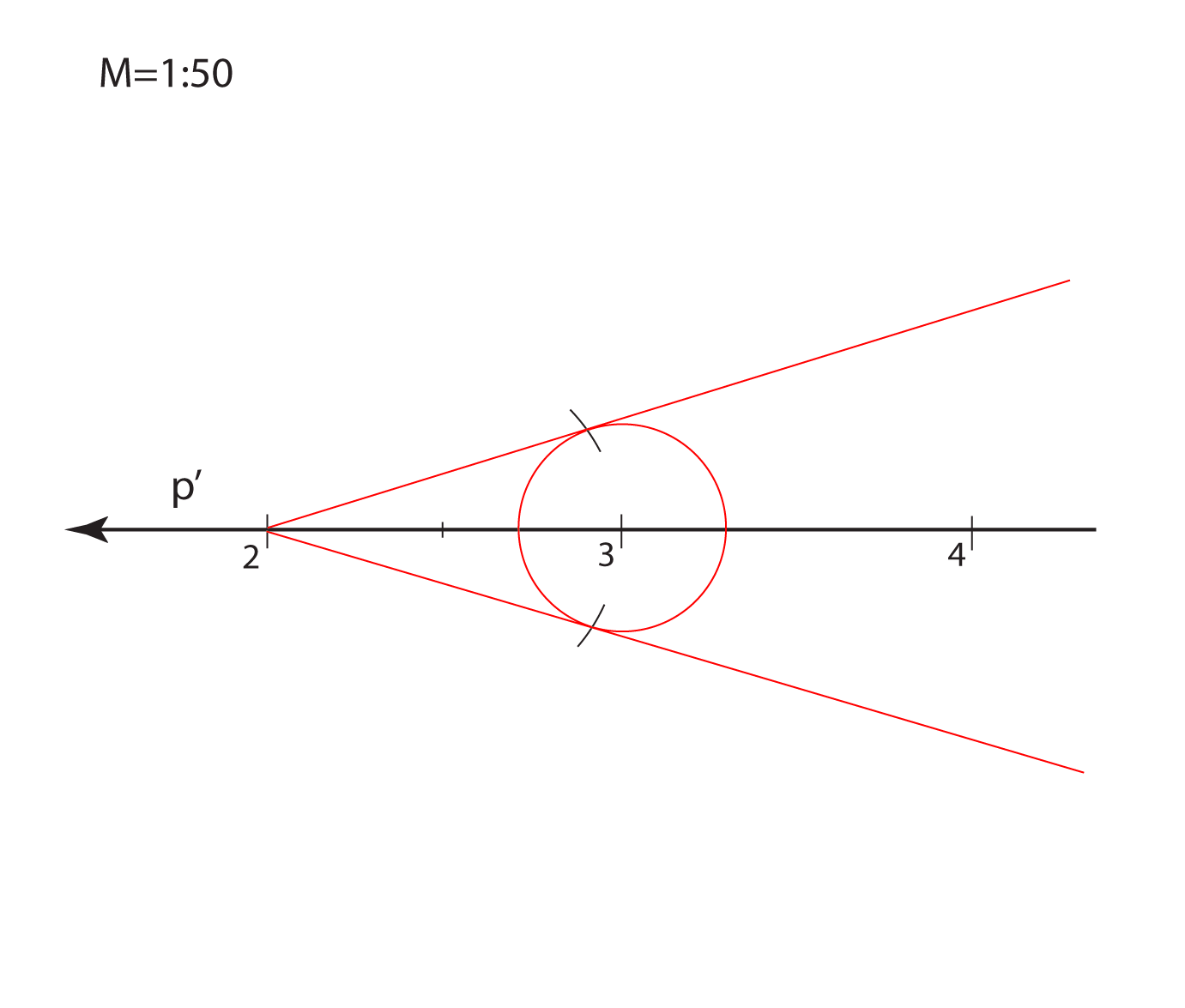

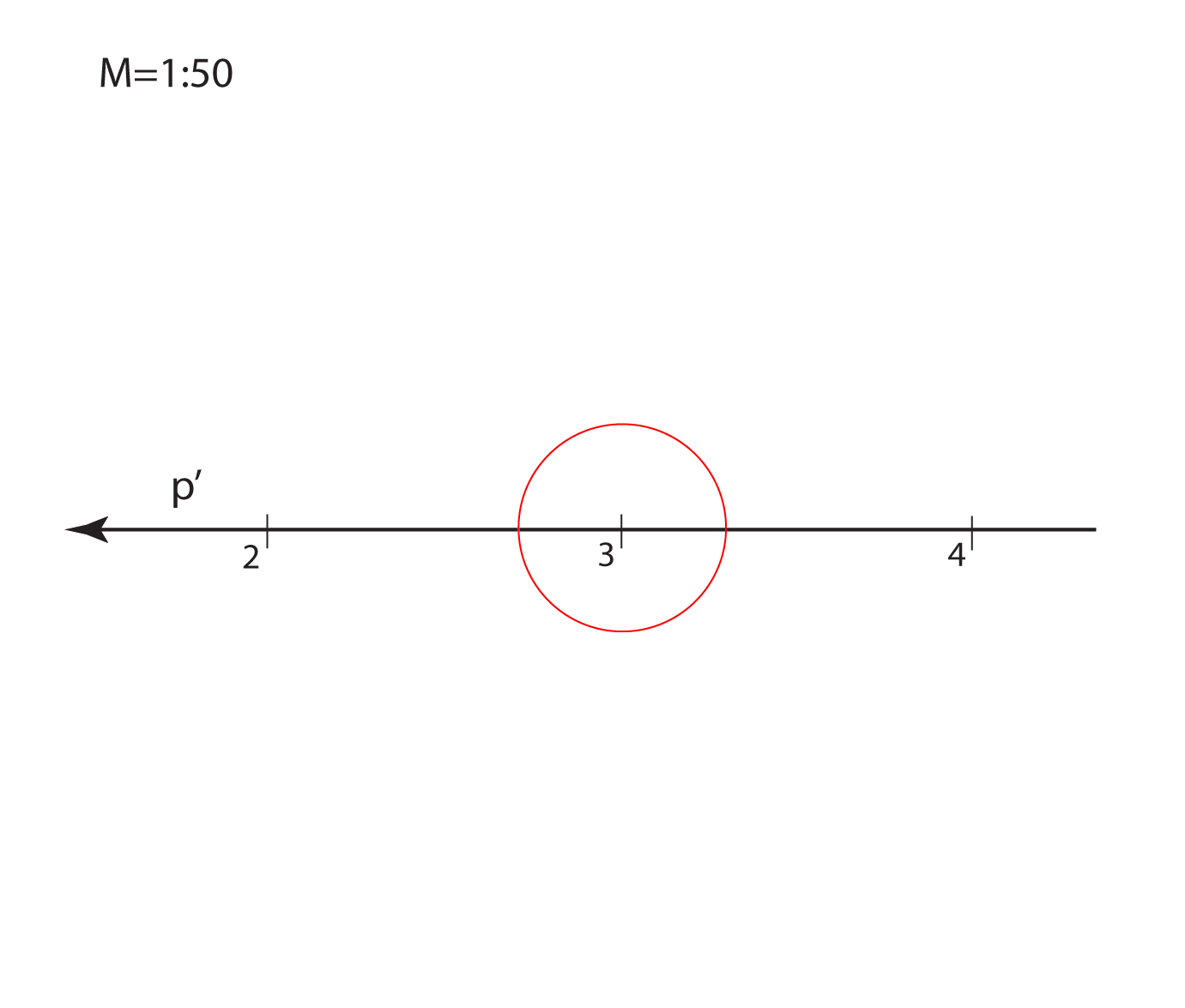

    Zadatak 3: Konstruirajte nekoliko slojnica i mjerila nagiba ravnina koje sadrže zadani pravac \small p, a nagib im je \small n=2.
    Ovaj će zadatak biti vrlo važan u rješavanju problema na terenu - posebno za postavljanje ravnina nasipa i usjeka na prometnicama u nagibu.

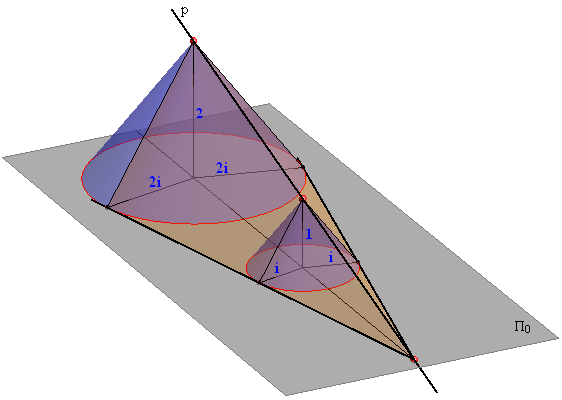

    Prezentacija 55 Slika 239
