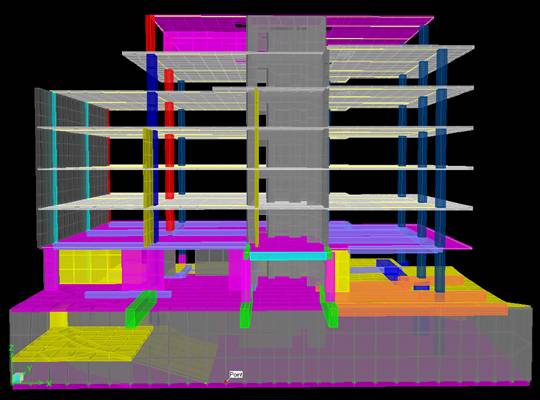

PRIMJER
x-z pogled
y-z pogled
SHEMA
OSI
-
dijagrami UZDUŽNIH
SILA
dijagrami MOMENATA
PRIMJER ( model ZG TOWER )
Temeljna:
Garaže:
Podrum:
[ - ]
model
S T
O R Y D A T A
STORY
SIMILAR TO HEIGHT ELEVATION
23
None 2,2 78,0
22
None 3,3 75,8
21
14 3,3 72,5
20
14 3,3 69,2
19
14 3,3 65,8
18
14 3,3 62,5
17
14 3,3 59,2
16
14 3,3 55,8
15
14 3,3 52,5
14
None 3,3 49,2
13
None 3,3 45,9
12
1 3,3 42,5
11
1 3,3 39,2
10
1 3,3 35,9
9
1 3,3 32,5
8
1 3,3
29,2
7
1 3,3 25,9
6
1 3,3 22,5
5
1 3,3 19,2
4
1 3,3 15,9
3
1 3,3 12,6
2
1 3,3 9,2
1
None 3,3 5,9
P
None 3,3 2,6
G-1
G-2 3,2 -0,8
G-2
None 2,7 -3,9
TEM
None 0,1 -6,6
1
NAČIN ARMIRANJA ZIDOVA
kat na rubu
>16 f10/15cm f19
13-16 f12/15cm f19
09-12 f14/15cm f19
5-8 f16/15cm f22
2-4 f19/15cm f25
G-1 f22/15cm f28
zid E – (1-3)
G-4 f25/15cm f25
zid 2 – (4) i 3 – (4)
G-3 f25/10cm f25
4-12 f22/10cm f25
STUPOVI
G-2, G-1, P kat
*****************************
SECTION NAME:STUPSRG24025
*****************************
BASIC SECTION DATA
SECTION DESIGN DESIGN BASE NUMBER
TYPE
TYPE OR CHECK MATERIAL SHAPES
Frame
Concrete Check EC5060 2
I-SECTION SHAPE DATA
SHAPE ID
MATERIAL REINF X CENTER Y CENTER
ROTATION
Shape 2
CELIK No 0,0000 0,0000 0,0000
SHAPE ID DEPTH TOP BF TOP TF TW BOT BF BOT TF
Shape 2 0,2400 0,2400 0,0170 0,0100 0,2400 0,0170
RECTANGULAR SHAPE DATA
SHAPE ID
MATERIAL REINF X CENTER Y CENTER
ROTATION DEPTH WIDTH
Shape 1
EC5060 Yes 0,0000 0,0000 0,0000 0,6000 0,6000
SHAPE ID
CORNER/EDGE CORNER BAR EDGE
BAR EDGE SPACING EDGE COVER
Shape 1
1, typical 25Ř 25Ř 0,1500 0,0078
UZDUŽNE SILE U 1-5
KATA

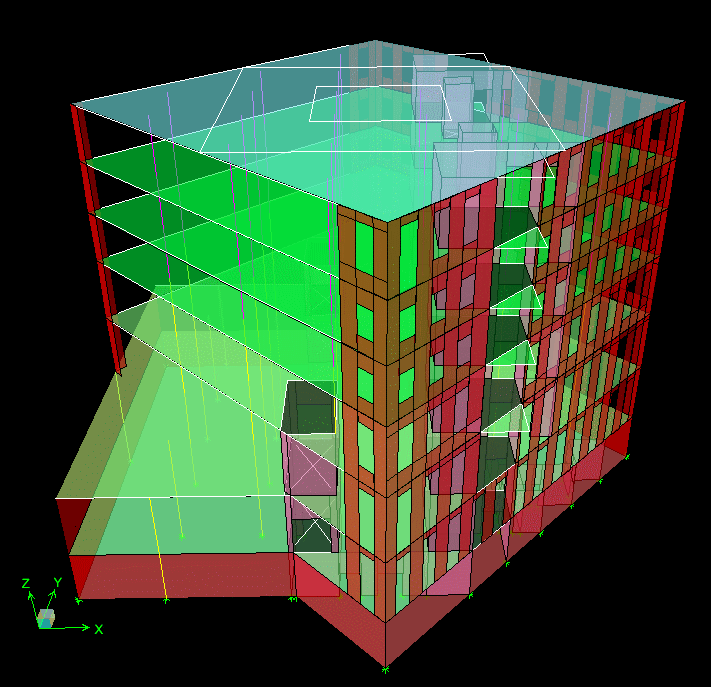

3D
x-z pogled
y-z pogled
S T O R Y D A T A
STORY
SIMILAR TO HEIGHT ELEVATION
8
None 4,280 30,455
7
2 3,330 26,175
6
2 3,330 22,845
5
2 3,330 19,515
4
2 3,330 16,185
3
2 3,330 12,855
2
None 3,330 9,525
1
None 3,330 6,195
P
None 3,330 2,865
G-1
G-2 3,065 -0,465
G-2
None 3,100 -3,530
TEM
None 0,100 -6,630
BASE None -6,730
PLOČA PRIZEMLJA
- progibi
PLOČA PRIZEMLJA
-armatura smjer x
PLOČA PRIZEMLJA
-armatura smjer y
