Kreiranje dxf.-a:
o

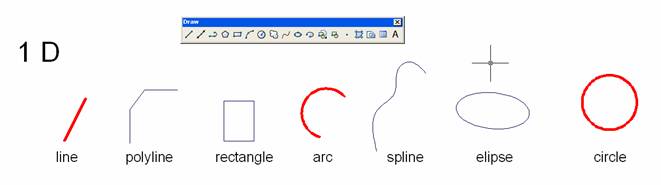

1D elem. (line...) u AutoCAD-u SAP pridružuje FRAMES tj. grede ili stupove
o

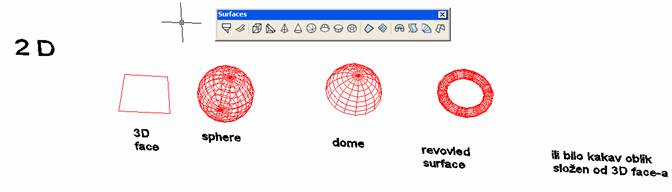

2D elem. (3Dface..) u AutoCAD-u
SAP pridružuje SHELLS tj.
·
ploče (horizontalni 3D face)
·
zidove
(vertikalni 3D face)
* bilo kakve plohe
sastavljene od 3D face – EXPLODE
* ili
ploha meshirana naredbom 3D Mesh ili surftab1(2)
o

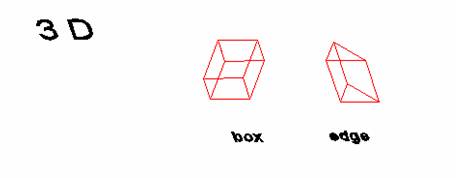

3D elem. (box,...) u AutoCAD-u SAP pridružuje SOLID tj. 3D elemente
pronađemo i odaberemo

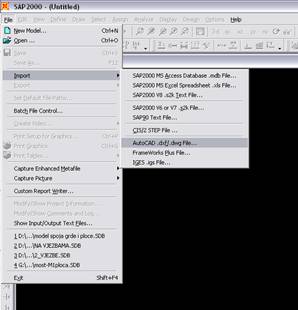

file
Import data
Global Up Direction à
moramo uskladiti
koordinatni sustav iz AutoCAD-a sa SAP-ovim
Units à jedinice
dxf import
izabiremo layere iz
AutoCAD-a i unosimo u SAP
najbolje je unositi layer po layer i odmah u SAP-u
mu pridodati njegove karakteristike
Frames à unosimo
grede i stupove
Shells à unosimo
ploče i zidove
