promjeniti mjerne jedinice [kNm] LINK

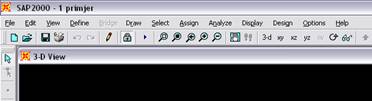

NEW MODEL LINK à krećemo sa potpuno novim modelom

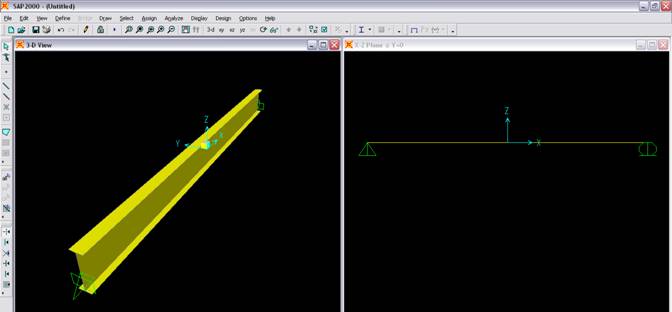

BEAM LINK à definiramo osnovne parametre
grede
Number of spans à 1
Span Length à 4m
Section Properties à proizvoljno
DEFINE à LOAD CASES LINK
à definiramo dodatno
opterećenje (osim V.T.)
Load
Name à proizvoljno
Type (tip opt.) à LIVE
ASSIGN à
FRAME..... à
DISTRIBUTED LINK
à def. linijskog opterećenja
Load
Case Name à prethodno definirano
Uniform
Load à 2 kN/m' po cijeloj gredi
ANALYSE à RUN
ANALYSE à RUN NOW LINK
à proračun
DISPLAY à SHOW
FORCESà FRAMES LINK à prikaz
rezultata
Case
/ Combo à prethodno def. ime
Component à Moment 3-3
UNLOCK (ako želimo poslije proračuna
ponovno editirati model)
......
DEFINE
à
MATERIJAL
LINK
à
definiramo materijal
karakteristike à 'default'
DEFINE à FRAME SECTIONS LINK
à def. GREDE Add Rectangular
Materijal à Concrete
Dimensions à 100/20cm
ASSIGN à FRAME /....
à SECTIONS LINKà odaberemo gredu
Frames à greda-ploca
ASSIGN à JOINT à RESTRAINS
LINK
à definiramo Rubne
Uvjete
Restraints à Upeti ležajevi
ANALYSE à RUN ANALYSE à RUN NOW LINK
à proračun
UNLOCK
ASSIGN à FRAME /
CABLE à OUTPUT
STATION LINK
à diskretizaja elemenata
definiramo
diskretizaciju elementa à variramo 2, 3, 4, 5 (testiramo)
