promjeniti mjerne jedinice [kNm] LINK
NEW MODEL LINK
à novi model
GRID LINK
à definiramo raster pogodan zadatku
broj
osnih linija à 5×1×2
razmaci osnih
linija à 1×1×2
DEFINE à FRAME
SECTIONS LINK
à def. P.P Add Pipe
Section
Name à proizvoljno
Materijal à Steel
Dimensions à proizvoljno
DRAW à FRAME LINK

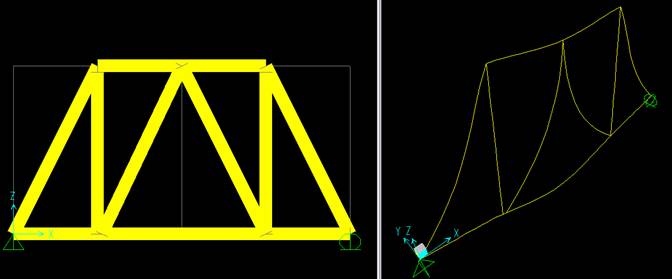

à nacrtamo rešetku kao na slici gore sa def. presjekom'
ASSIGN à JOINT à RESTRAINS LINK
à definiramo Rubne Uvjete
Restraints à prosta greda
ASSIGN à
FRAME... à
RELEASES LINK à def. zglobove na rešetki
ispuna à štapovi – oslobađamo M33
pojasevi à ostaju kontinuirani
Varijanta
II à
štapove zadati kao Pinned
DEFINE à LOAD
CASES LINK
à definiramo bilo koje opt.
opterećenje à npr.pokretno / LIVE
ASSIGN à JOINT à FORCES LINK
à def. točkasto opterećenje
u točkama gornjeg pojasa à 3 kN ( -Z smjer)
u
1 točki gornjeg pojasa à 1 kN ( X smjer)
ANALYSE à RUN
ANALYSE à RUN NOW LINK
à proračun
DISPLAY à SHOW
FORCES/STRESSES à JOINTS LINK
à prikaz reakcija
UNLOCK
ASSIGN à
FRAME... à
RELEASES LINK à def. zglobove na rešetki
ispuna à štapovi pojasa – oslobađamo
M33
Dodatno:
SET
RESHAPE MODE LINK à promijenimo koordinatu čvora
štapa ispune
ASSIGN JOINT
à SPRINGS LINK
à umjesto kliznog
ležaja zadajemo oprugu (po volji)
