promjeniti mjerne jedinice [kNm] LINK
NEW MODEL LINK
à novi model
GRID LINK
à definiramo raster pogodan
zadatku
broj
osnih linija à 5×1×3
razmaci osnih
linija à 1×1×2
DEFINE à FRAME SECTIONS LINK
à def. GREDE Add Rectangular
Section
Name à grede
Materijal à Concrete
Dimensions à 20/60cm
DEFINE à FRAME SECTIONS LINK
à def. ZATEGU Import Box Tube
Materijal à Steel
DRAW

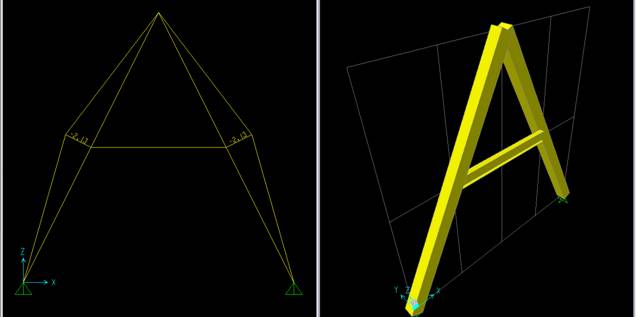

FRAME LINK à nacrtamo dvije GREDE u obliku
krova (Continuous) 'pikajući' čvorove grida
à nacrtamo ZATEGU
(Pinned)
ASSIGN à JOINT à RESTRAINS LINK
à definiramo Rubne
Uvjete
ležajevi à nepomični ležajevina oba kraja
ASSIGN à
FRAME... à RELEASES LINK
à def. unutarnje veze
zglobovi à zglob između dvije GREDE (M33)
DEFINE à LOAD
CASES LINK à definiramo bilo koje opt.
opterećenje à npr. vjetar / LIVE
ASSIGN à FRAME.....
à
DISTRIBUTED LINK
à def. linijskog
opterećenja
po gredama = 10 kN/m'
ANALYSE à RUN
ANALYSE à RUN NOW LINKà proračun
DISPLAY à SHOW
FORCES/STRESSES à
JOINTS LINK à prikaz reakcija
DISPLAY à SHOW
FORCES / STRESSESà FRAMES LINK
à prikaz U.S.
UNLOCK
ASSIGN
JOINT RESTRAINS LINK
à promjena Rubnih
Uvjeta – zadajemo klizni ležaj
