promjeniti mjerne jedinice [kNm] LINK
NEW MODEL LINK
à novi model BLANK
DEFINE à FRAME
SECTIONS LINK
à def. P.P Add Rectangular
Section
Name à STUP
Materijal à Concrete
Dimensions à 50 /50 cm
Section
Name à GREDA
Materijal à Concrete
Dimensions à 25 /100 cm
pređemo u XZ ravninu
DRAW à FRAME LINK
à nacrtamo okvir sa opcijom Drawing Control Type
<
S > à zadajemo
Length =2, Angle = 90
<
H > à zadajemo
liniju dužine 5m
(očitati na
statusnoj straci)
<
D > à zadajemo
dx = 0, dy = -2
ASSIGN à JOINT à RESTRAINS LINK
à definiramo Rubne Uvjete
Restraints à upeti ležajevi
DEFINE à LOAD
CASES LINK
à definiramo bilo koje opt.
opterećenje à npr.POKRETNO / LIVE
ASSIGN à
FRAME..... à
DISTRIBUTED LINK
à def. linijskog
opterećenja
na sredini grede = 100 kN/m' (Gravity)
ANALYSE à RUN
ANALYSE à RUN NOW LINK
à proračun
DISPLAY à SHOW
FORCES / STRESSESà
FRAMES LINK à prikaz U.S.
I.
UNLOCK
ASSIGN à
FRAME.... à

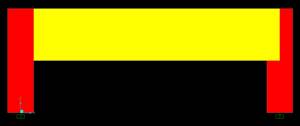

END (LENGTH) OFFSET LINKà uzimamo
'offset'
gredama
i stupovima à automatic

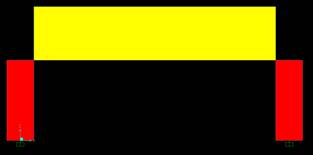

II.
UNLOCK
ASSIGN à
FRAME.... à

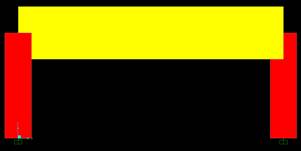

INSERTION POINT LINK
à biramo točku spajanja
gredami à Top Center <8>
