Zadatak 1.1.
Konstruirajte projekcije prodorne krivulje valjka i stošca čiji je položaj zadan slikom.
|
Zadatak 1.1. Konstruirajte projekcije prodorne krivulje valjka i stošca čiji je položaj zadan slikom. |
|
|

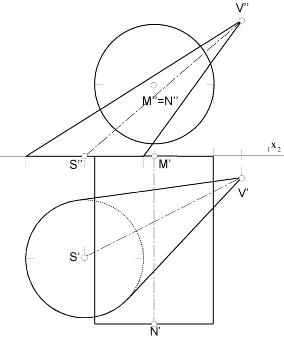

Zadatak 1.2. Konstruirajte projekcije prodorne krivulje zadanog stošca i valjka. |
|
|

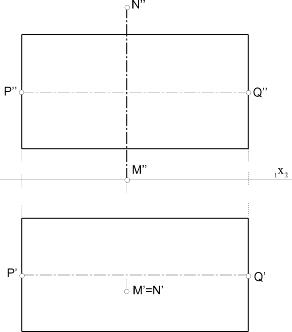

Zadatak 1.3. Konstruirajte projekcije prodorne krivulje dvaju uspravnih valjaka. Polumjer osnovice valjka kojem je os MN odredite tako da plohe imaju zajedničku dirnu ravninu sa stražnje strane. |
|
|

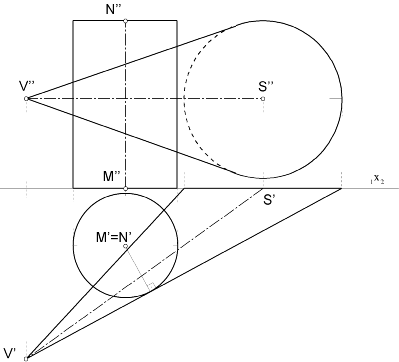

Zadatak 1.4. Konstruirajte projekcije prodorne krivulje valjka i stošca koji su zadani tlocrtom i nacrtom. |
|
|

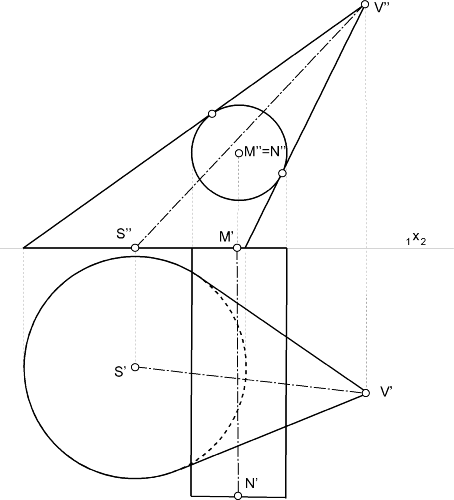

Zadatak 1.5. Konstruirajte projekcije prodorne krivulje valjka i stošca koji su zadani tlocrtom i nacrtom. |
|
|

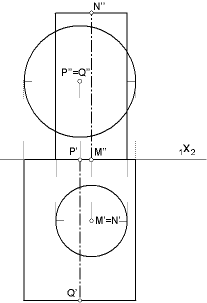

Zadatak 1.6. Konstruirajte kosu projekciju ( a=45o, n=1) prodorne krivulje zadanih valjaka. |
|
|
Zadatak 1.7. Konstruirajte projekcije prodorne krivulje zadanog valjka i stošca kojem je osnovica u
p1, a dužina SV os. |
|
|

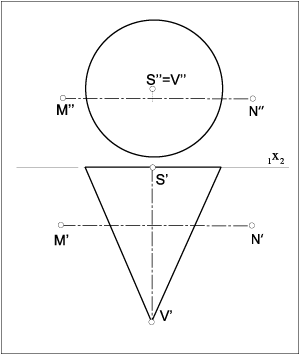

Zadatak 1.8. Konstruirajte projekcije (tlocrt i nacrt) prodorne krivulje zadanog stošca i rotacijskog valjka kojem je dužina MN os. Polumjer osnovice valjka odredite tako da plohe imaju zajedničku dirnu ravninu s gornje strane. |
|
|
Zadatak 1.9. Dužina MN[M(0;4;0),N(10;4;10)] je os kosog kružnog valjka F kojemu osnovica (polumjera r=2) leži u ravnini P1. Dužina PQ[P(5;3.5;0),Q(5;3.5;10)] je os rotacijskog valjka Y koji s prednje strane ima zajedničku dirnu ravninu s valjkom F. Konstruirajte tlocrt i nacrt prodorne krivulje zadanih valjaka. |
