Zadatak 3.1.
U mjerilu 1:50 konstruirajte kotiranu projekciju kocke kojoj je vrh u točki A, jedan joj brid leži na pravcu p, ravnina pobočke koja sadrži taj brid je nagiba n=4/3, a brid kocke dugačak je 3 metra.
|
Zadatak 3.1. U mjerilu 1:50 konstruirajte kotiranu projekciju kocke kojoj je vrh u točki A, jedan joj brid leži na pravcu p, ravnina pobočke koja sadrži taj brid je nagiba n=4/3, a brid kocke dugačak je 3 metra. |
|
|
Zadatak 3.2. U mjerilu M=1:50 konstruirajte kotiranu projekciju jednakostraničnog stošca kojemu osnovica leži u ravnini S, a vrh u točki V. |
|
|
Zadatak 3.3. U mjerilu M=1:50 konstruirajte kotiranu projekciju kružnice kojoj je točka S središte, a pravac p (nagiba np=3/5) tangenta. |
|
|
Zadatak 3.4. U mjerilu M=1:50 konstruirajte kotiranu projekciju kružnice koja je upisana trokutu ABC. |
|
|
Zadatak 3.5. U mjerilu M=1:200 konstruirajte kotiranu projekciju romba kojemu je AC dijagonala, a vrh B leži na pravcu p (np=4/3). |
|
|

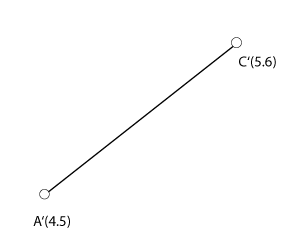

Zadatak 3.6. U mjerilu M=1:50 konstruirajte kotiranu projekciju kocke kojoj je dužina AC dijagonala jedne stranice, a nagib ravnine te stranice n=2/3. (Točke A' i C' postavite tako da je na vašem papiru d(A',C')=7.5cm.) . |
|
|

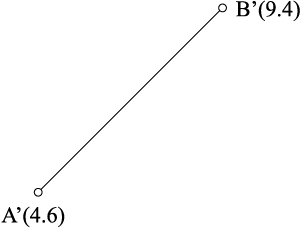

Zadatak 3.7. U mjerilu M=1:125 konstruirajte kotiranu projekciju rotacijskog stošca kojemu je dužina AB promjer osnovice, nagib ravnine osnovice je nS=4/3, a duljina visine v=10m. (Točke A' i B' postavite tako da je na vašem papiru d(A',B')=5cm.) |
|
