2. Presjeci



Zadatak 2.1.


Konstrurajte projekcije presječne krivulje zadanog valjka i ravnine P.
U točki presječne krivulje koja leži na izvodnici i konstruirajte tangentu presječne krivulje.

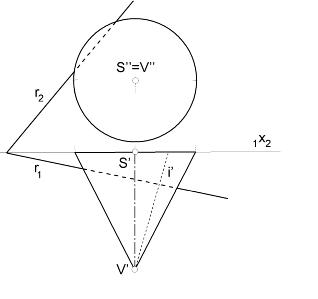

Zadatak 2.2.


Konstrurajte projekcije presječne krivulje zadanog stošca i ravnine P.
U točki presječne krivulje koja leži na izvodnici i konstruirajte tangentu presječne krivulje.







Zadatak 2.3.


Konstrurajte projekcije presječne krivulje zadanog stošca i ravnine P. U točki presječne krivulje koja leži na izvodnici i konstruirajte tangentu presječne krivulje.







Zadatak 2.4.


Zadani stožac presijecite ravninom P, kojoj je zadan drugi trag, po paraboli. U točki presječne krivulje koja leži na izvodnici i konstruirajte tangentu presječne krivulje.







Zadatak 2.5.

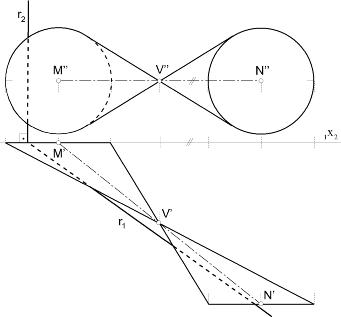

Konstruirajte projekcije presječne krivulje kosog kružnog stošca i ravnine P.







Zadatak 2.6.


Konstruirajte projekcije presječne krivulje valjka i ravnine P.
U točki presječne krivulje koja leži na izvodnici i konstruirajte tangentu te krivulje.







Zadatak 2.7.

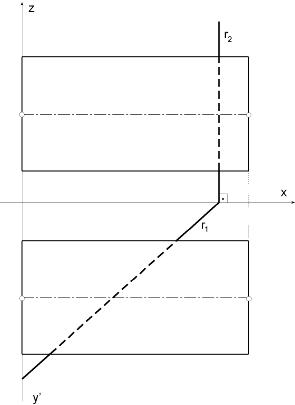

U kosoj aksonometriji (dx=dy=dz=d), s pogledom odozgo konstrurajte projekciju presječne krivulje zadanog valjka i ravnine P







Zadatak 2.8.

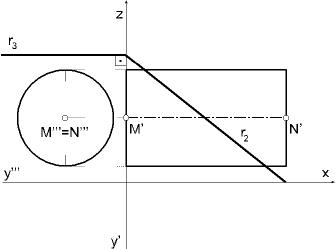

U kosoj aksonometriji (dx=dy=dz=d), s pogledom odozgo, konstruirajte presječnu krivulju zadanog rotacijskog valjka i ravnine P

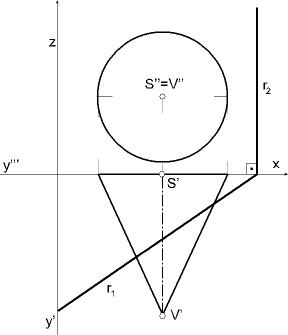

Zadatak 2.9.


U kosoj aksonometriji (dx=dy=dz=d), s pogledom odozgo, konstruirajte presječnu krivulju zadanog rotacijskog stošca i ravnine P.





Zadatak 2.10.

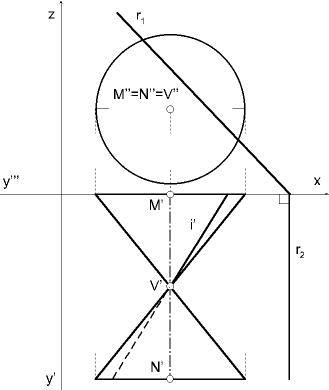

Konstruirajte kosu projekciju(a=45o, n=4/5) presječne krivulje rotacijskog stošca i ravnine P.
U točki presječne krivulje, koja leži na izvodnici i, konstrurajte tangentu presječne krivulje.

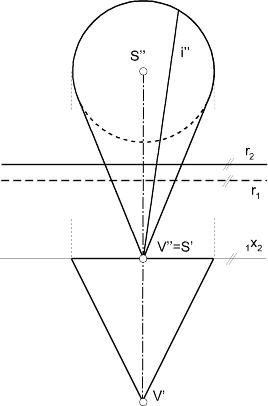

Zadatak 2.11.


Konstruirajte projekcije presječne krivulje rotacijskog stošca i ravnine P.
U točki presječne krivulje, koja leži na izvodnici i, konstrurajte tangentu presječne krivulje.

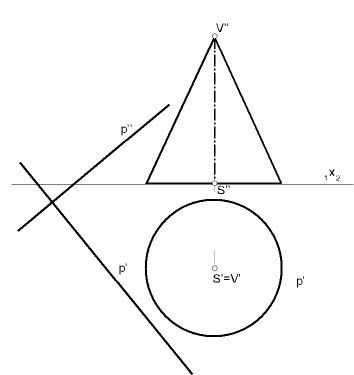

Zadatak 2.12.


Konstruirajte projekcije presječne krivulje zadanog rotacijskog stošca i ravnine P kojoj je pravac p priklonica 1. skupine.





Zadatak 2.13.

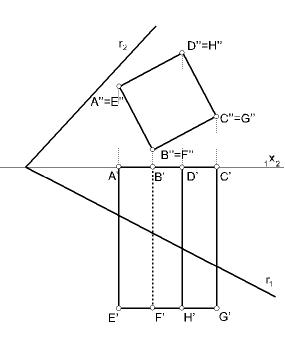

Konstruirajte projekcije prostorne poligonalne linije po kojoj ravnina P siječe uspravnu kvadratsku prizmu ABCDEFGH.

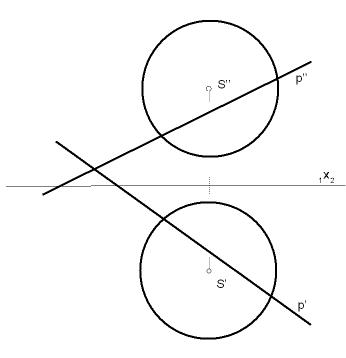

Zadatak 2.14.


Konstruirajte projekcije presječne krivulje zadane kugle i ravnine P kojoj je pravac p priklonica 2. skupine.





Zadatak 2.15.

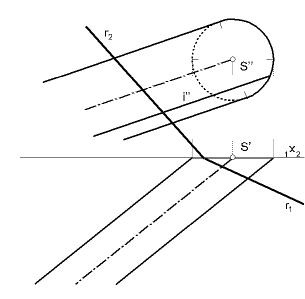

Konstruirajte projekcije presječne krivulje zadanog valjka i ravnine P. U točki presječne krivulje koja leži na izvodnici i konstruirajte tangentu.





Zadatak 2.16.


Konstruirajte projekcije presječne krivulje zadanog stošca i zadane ravnine. Za onu točku presječne krivulje koja leži na izvodnici i (izvodnica je zadana tlocrtom) konstruirajte projekcije tangente presječne krivulje.

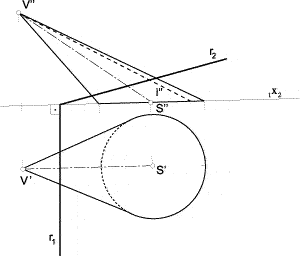

Zadatak 2.17.


Konstruirajte projekcije presječne krivulje zadanog stošca i zadane ravnine. Za onu točku presječne krivulje koja leži na izvodnici i (izvodnica je zadana nacrtom) konstruirajte projekcije tangente presječne krivulje.





Zadatak 2.18.


Konstruirajte projekcije presječne krivulje zadanog valjka i zadane ravnine. Za onu točku presječne krivulje koja leži na izvodnici i (izvodnica je zadana nacrtom) konstruirajte projekcije tangente presječne krivulje.





Zadatak 2.19.


Konstruirajte projekcije presječne krivulje zadanog stošca i zadane ravnine. Za onu točku presječne krivulje koja leži na izvodnici i (izvodnica je zadana nacrtom) konstruirajte projekcije tangente presječne krivulje.





Zadatak 2.20.


Zadani stožac presijecite ravninom P, kojoj je zadan prvi trag, po paraboli. U točki presječne krivulje koja leži na izvodnici i konstruirajte tangentu presječne krivulje.





Zadatak 2.21.


U kosoj projekciji (α=45˚, n=6/5, pogled odozgo) prikažite presjek rotacijskog valjka F [os MN, M(4,0,6), N(4,8,6), r = 2] i ravnine P(8,7,¥).
