3. Aksonometrija



Zadatak 3.1.


Zadano tijelo prikažite u kosoj projekciji (α=45˚, n=4/5) s pogledom odozgo.

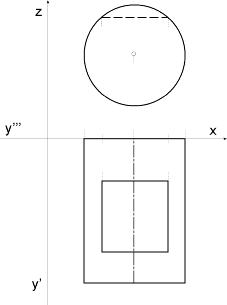

Zadatak 3.2.


Zadano tijelo prikažite u kosoj projekciji (α=30˚, n=3/4) s pogledom odozgo.







Zadatak 3.3.


Zadano tijelo prikažite u kosoj projekciji (α=45˚, n=4/5) s pogledom odozgo.







Zadatak 3.4.


Zadano tijelo prikažite u kosoj aksonometriji (dx=dy=dz=1) s pogledom odozgo.

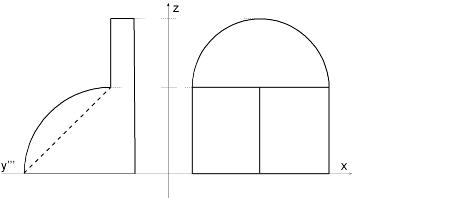

Zadatak 3.5.


Objekt zadan nacrtom i bokocrtom prikažite u kosoj projekciji (a=30o, n=4/5) s pogledom odozgo.







Zadatak 3.6.


Objekt zadan tlocrtom i nacrtom prikažite u kosoj aksonometriji (dx=dy=dz=d) s pogledom odozgo.







Zadatak 3.7.


Objekt zadan tlocrtom i nacrtom prikažite u kosoj projekciji (a=45o, n=2/3) s pogledom odozgo.

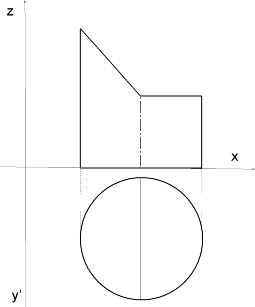

Zadatak 3.8.


Objekt zadan tlocrtom i nacrtom prikažite u kosoj aksonometriji (dx=dy=dz=d) s pogledom odozgo.

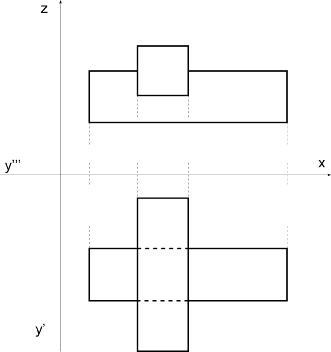

Zadatak 3.9.


Vez zadan tlocrtom i nacrtom prikažite u Eckhartovoj projekciji. Gornji dio veza prikažite s pogledom odozdo, a donji s pogledom odozgo.

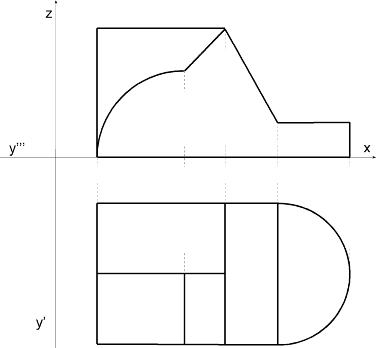

Zadatak 3.10.


Objekt zadan tlocrtom i nacrtom prikažite u kosoj projekciji (a=45o, n=3/4) s pogledom odozgo.

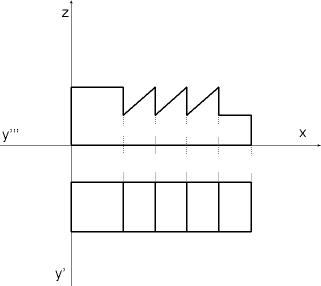

Zadatak 3.11.


Objekt zadan tlocrtom i nacrtom prikažite u Eckhartovoj projekciji s pogledom odozgo.

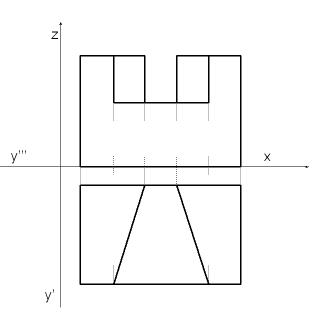

Zadatak 3.12.


Zadano tijelo prikažite u kosoj aksonometriji (dx=dy=dz=1) s pogledom odozgo.

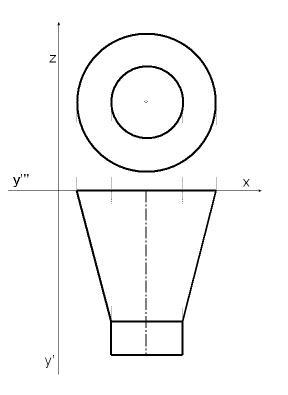

Zadatak 3.13.


Zadano tijelo prikažite u kosoj projekciji (α=30˚, n=4/5) s pogledom odozgo.







Zadatak 3.14.


U kosoj projekciji (α=45˚, n=4/5) konstruirajte presjek rotacijskog valjka
[os MN, M(3,3,0), N(3,3,5), polumjer osnovice r=2] i ravnine P(¥,6,7).
(Jedinica mjere je 1 cm)



Zadatak 3.15.


Zadani vez prikažite u Eckhartovoj projekciji.




Zadatak 3.16.


Zadani objekt prikažite u kosoj aksonometriji (dx=dy=0.8d, dz=d) s pogledom odozgo.




Zadatak 3.17.


Zadani vez prikažite u Eckhartovoj projekciji.
