Primjer 1
|
|
|

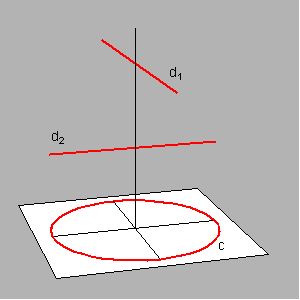

Ravnalice plohe su kružnica c te pravci d1 i d2 u položaju kao na slici.
Ravnalice nemaju zajedničkih točaka pa određuju
plohu 4. stupnja.
|
|
Izvodnice plohe konstruiraju se u ravninama pramena [d1] ili [d2].
|
|

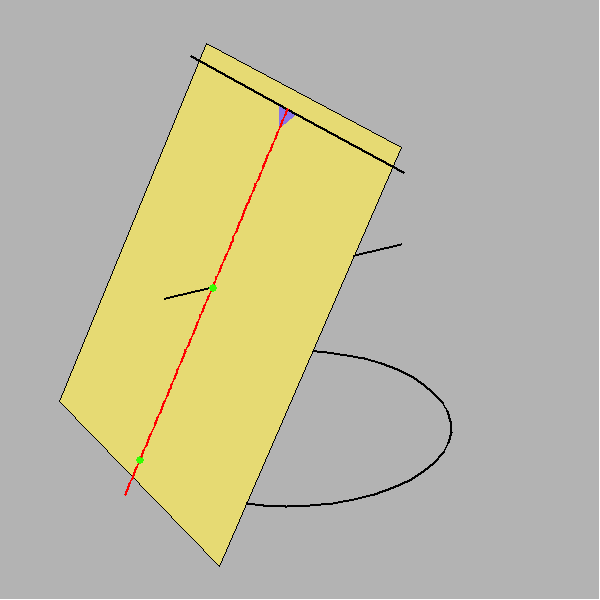

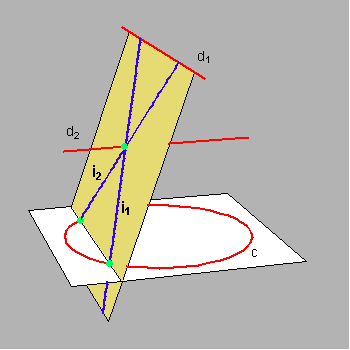

Svaka ravnina pramena [d1] siječe pravac d2 u jednoj, a kružnicu c u dvije točke.
Spojnice i1, i2 odgovarajućih sjecišta dvije su izvodnice plohe.
Te izvodnice mogu biti realne i različite, mogu se podudarati (torzalne), a mogu biti i konjugirano imaginarne ovisno o tome kakva su sjecišta konike c i promatrane ravnine.
|
|
|

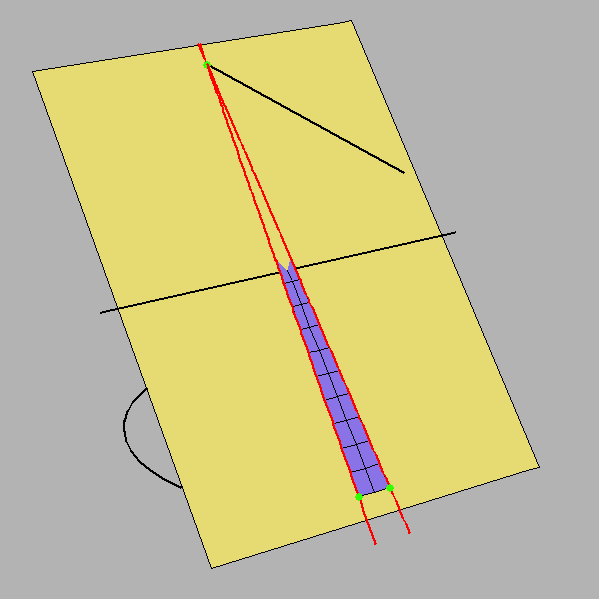

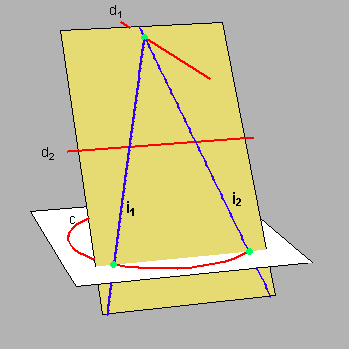

Svaka ravnina pramena [d2] siječe pravac d1 u jednoj, a kružnicu c u dvije točke.
Spojnice i1, i2 odgovarajućih sjecišta dvije su izvodnice plohe.
Te izvodnice mogu biti realne i različite, mogu se podudarati (torzalne), a mogu biti i konjugirano imaginarne ovisno o tome kakva su sjecišta konike c i promatrane ravnine.
|
|

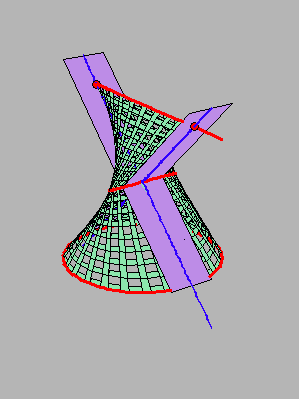

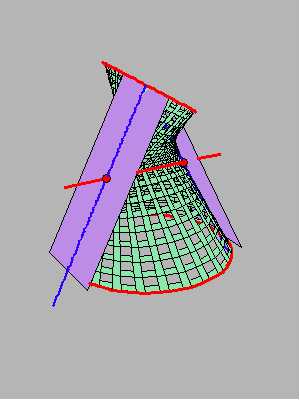

Na sljedećoj su slici prikazane 4 torzalne ravnine, 4 torzalna pravca i 4 kuspidalne točke ove plohe.
|
