Veza ortogonalnih projekcija i perspektive



Ponovite: Mongeovo projiciranje

Neka se ravnina nacrta podudara s ravninom perspektivne slike, a ravnina tlocrta s horizontalnom ravninom.

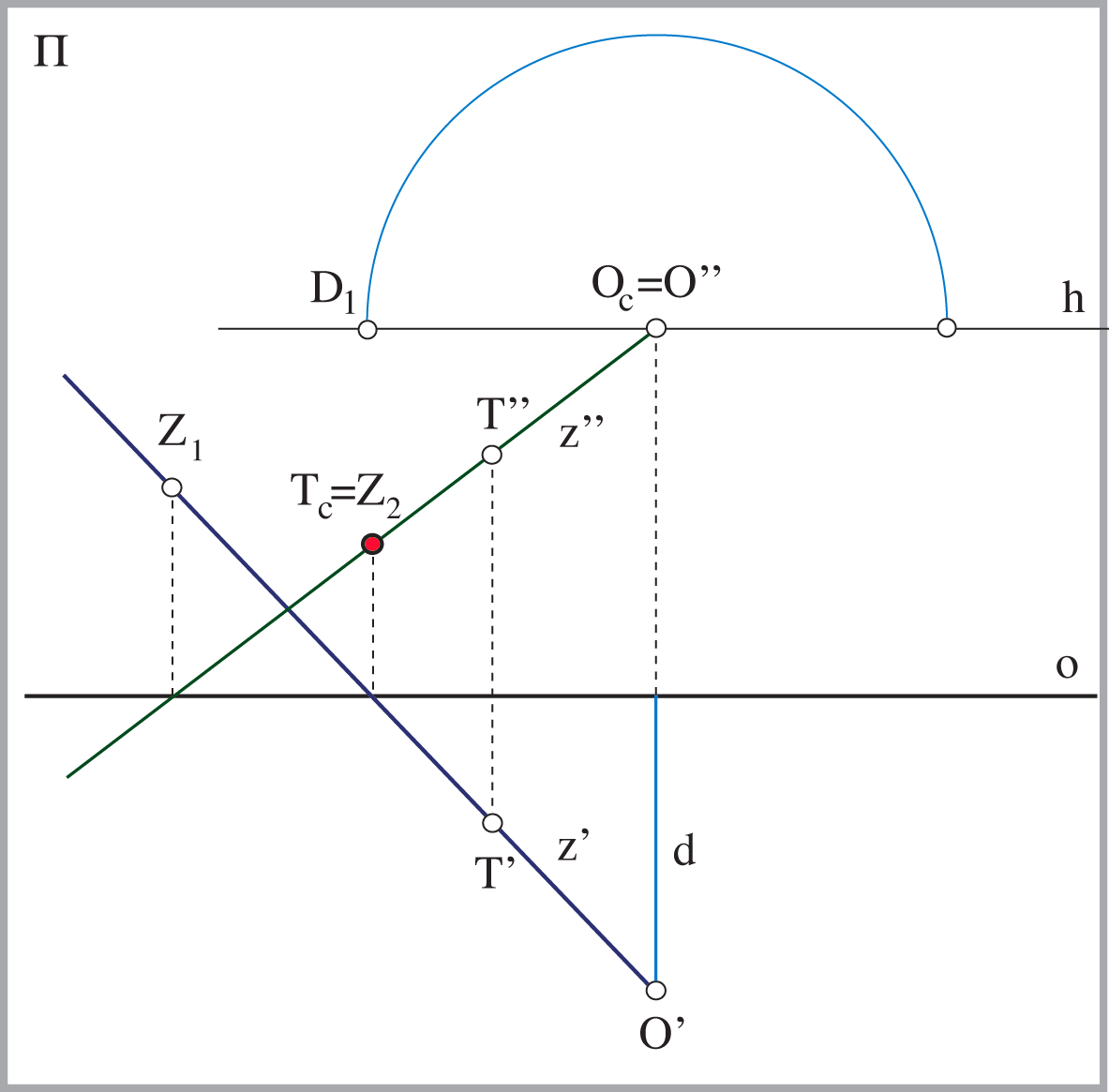

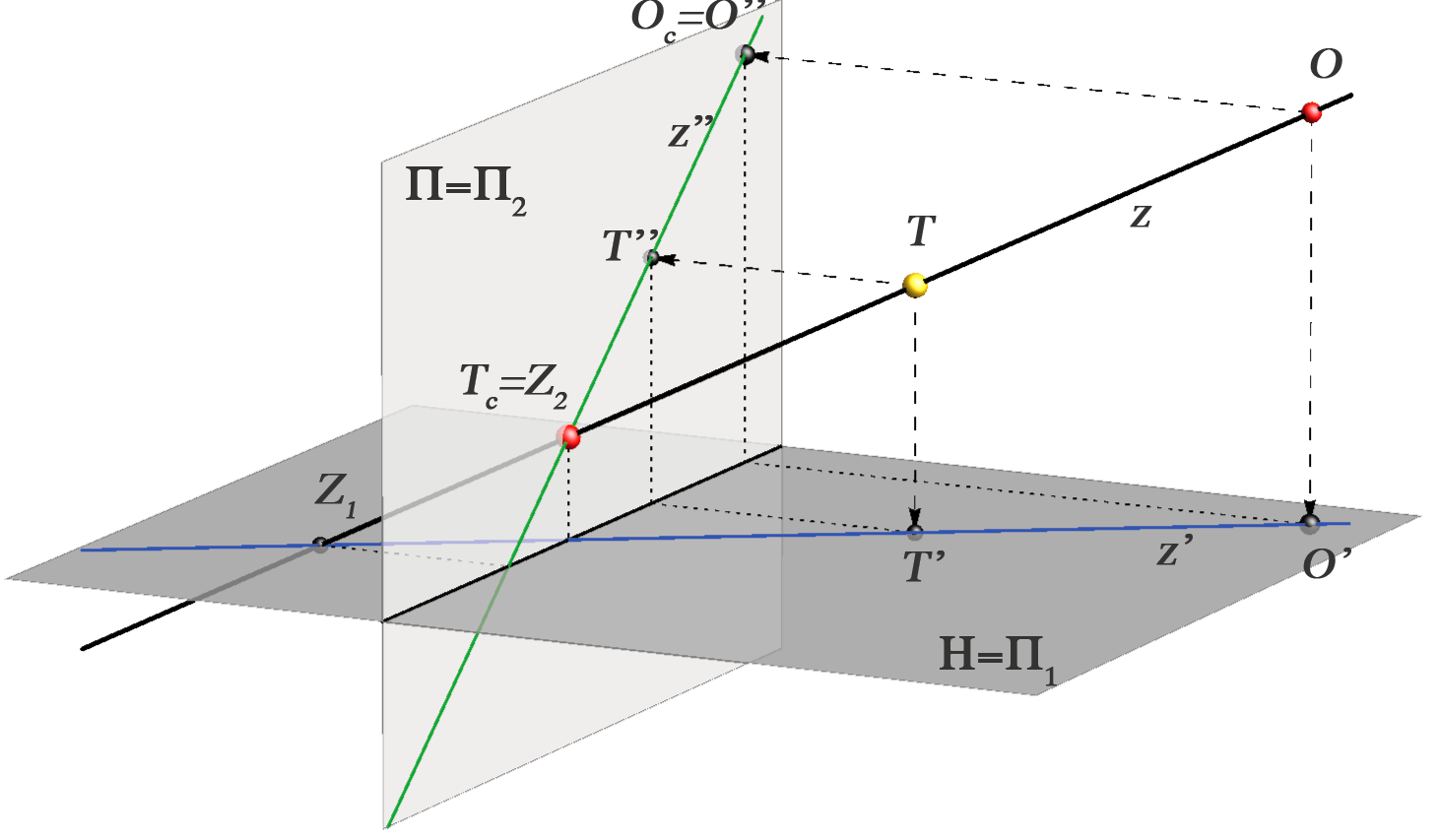

Tada točku \(T_c\), perspektivnu sliku točke \(T\), možemo konstruirati kao drugo probodište vidnog pravca \(OT\).

Takav način konstrukcije perspektivnih slika točaka nazivamo metodom probodišta.




\( O'\) – stajalište

  • \(\Pi=\Pi_2\)
    ravnina nacrta je ravnina perspektivne slike

  • \(\mathbb H=\Pi_1\)
    ravnina tlocrta je horizontalna ravnina

  • \(z=OT\)
    vidni pravac kroz točku \(T\)

  • \(T_c=Z_2\)

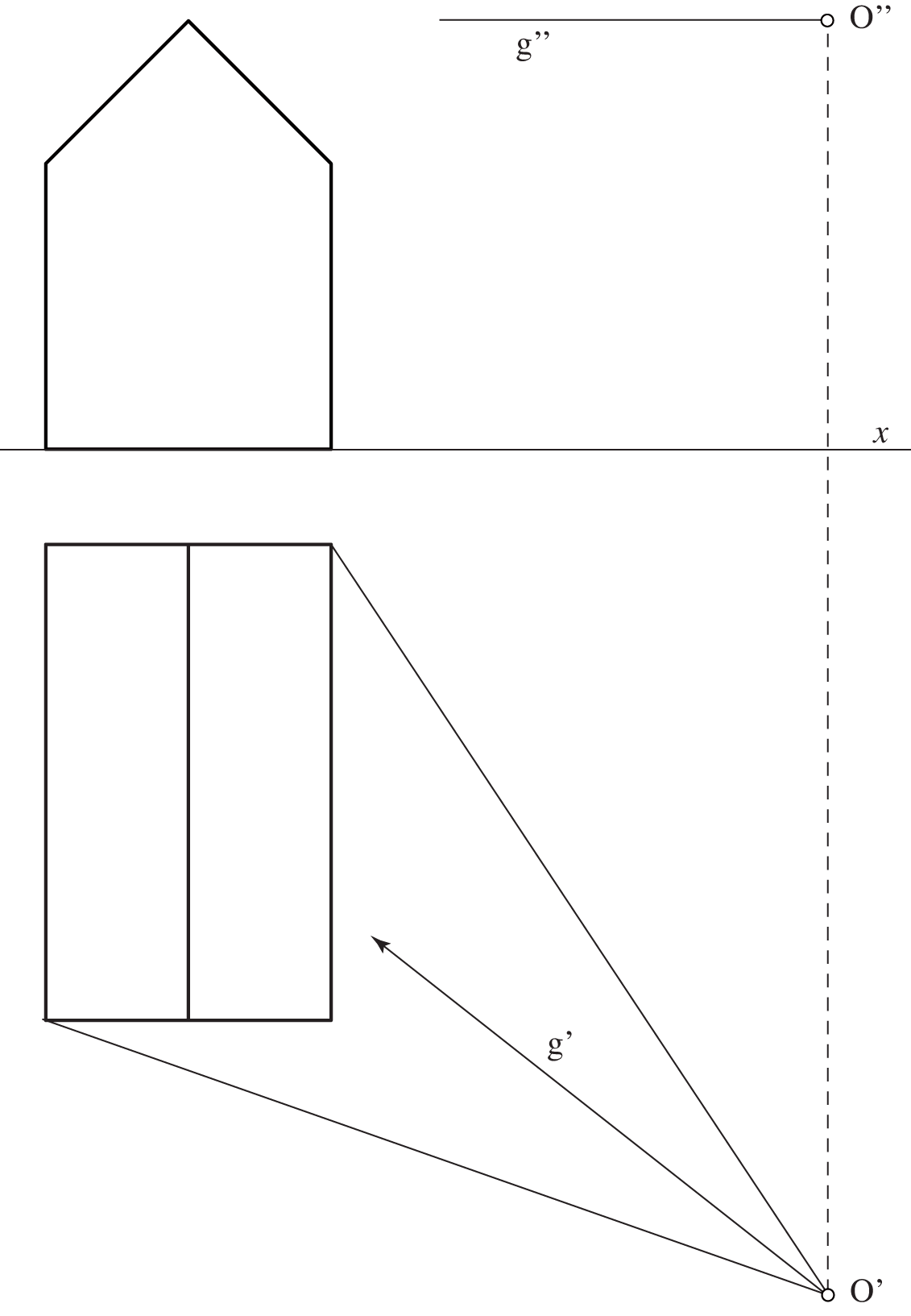

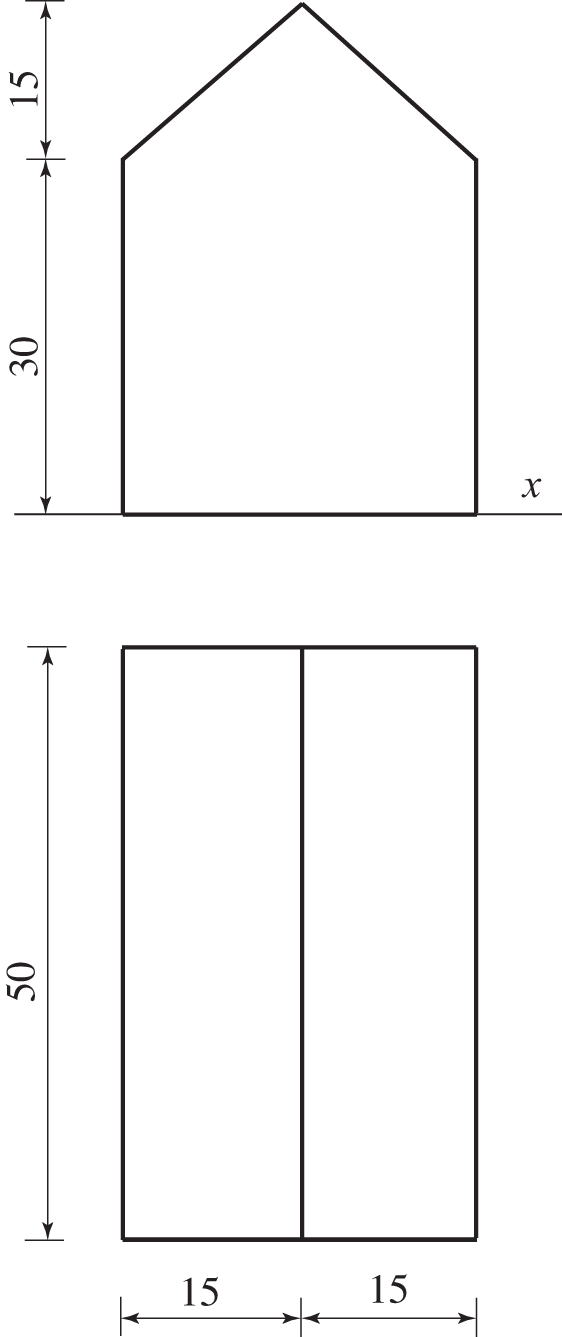

    • Frontalna perspektiva objekta


    Perspektiva objekta u zakrenutom položaju




    VJEŽBE: zadaci3

    Područje neizobličene slike






    Još ponešto o perspektivi

    Perspektiva s jednim, dva ili tri nedogleda



    izradila Sonja Gorjanc - PERSPEKTIVA (predavanja)
