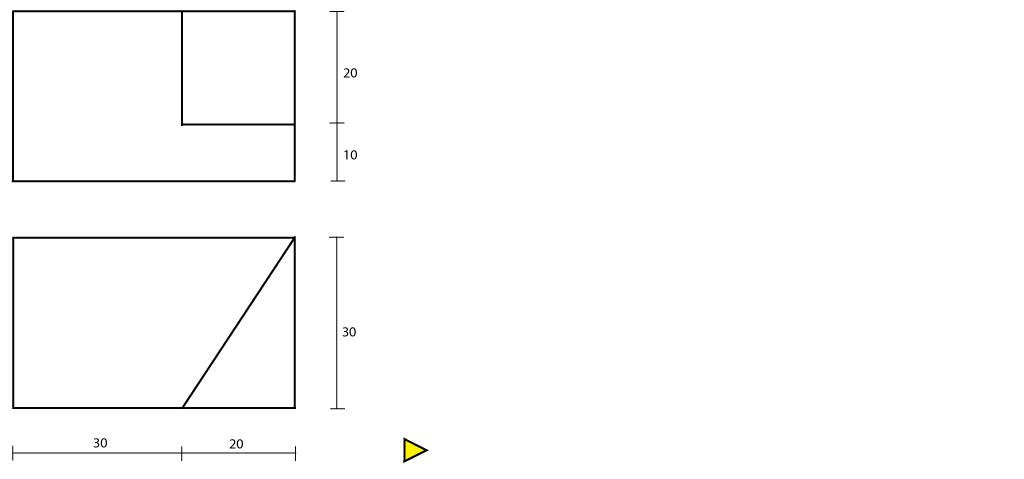

ZADATAK 1a: Konstruirajte kosu aksonometriju objekta zadanog tlocrtom i nacrtom.
Zadatak riješite u izometriji.




  • Aksonometrijsku sliku koordinatnih osi ucrtamo po volji.
  • Budući da zadatak rješavamo u izometriji, jedinice na koordinatnim osima su jednakih duljina.
  • Konstruiramo aksonometrijske slike tlocrta i nacrta objekta.
  • Primjenjujući postupak konstrukcije aksonometrijske slike točke, konstruiramo projekcije prednje i gornje strane objekta.
  • Iscrtamo sve bridove objekta. Oni bridovi koji su zaklonjeni stranama tijela izvučeni su crtkanim linijama.






  • izradila Sonja Gorjanc - DESKRIPTIVNA GEOMETRIJA - predavanja
