2. Presječnica dviju ravnina
Presječnica dviju ravnina je njihov zajednički pravac.
Ovaj zajednički pravac dviju ravnina najlakše ćemo konstruirati određivanjem njegovih probodišta s ravninama projiciranja Π1 i Π2. Probodišta P1 i P2 presječnice leže na sjecištima odgovarajućih tragova danih dviju ravnina.
U konstrukcijama, ovisno o međusobnom položaju ravnina i položaju prema ravninama projiciranja, razlikujemo nekoliko slučajeva;
- Presječnica dviju ravnina u općem položaju
- Presječnica ravnina u osobitim položajima
- Presječnica projicirajuće ravnine s ravninom u općem položaju
- Presječnica dviju općih ravnina kojima su prvi tragovi usporedni
- Presječnica dviju projicirajućih ravnina
-
Presječnica dviju ravnina u općem položaju
Problem: Odrediti presječnicu dviju općih ravnina Σ1 i Σ2, određenih tragovima r1, r2 odnosno e1, e2 (slika 2.1).
Rješenje:
- Presječnica je određena sjecištima odgovarajućih tragova ravnina, točkama P1= e1 ∩ r1 i P2= e2 ∩ r2. (vidi Sjecište)
- Na slici 2.2 istaknut je samo vidljivi dio presječnice koji se nalazi u I. kvadrantu.
Slika 2.1
|

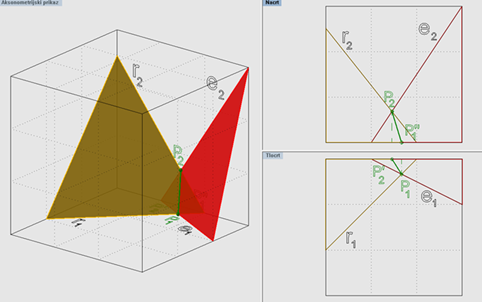

Slika 2.2 Presječnica ravnina u općem položaju
|
-
Presječnica ravnina u osobitim položajima
Presječnica projicirajuće ravnine s ravninom u općem položaju
Problem Odrediti presječnicu opće ravnine Σ, određene tragovima r1 i r2, i projicirajuće ravnine zadane tragovima e1 i e2 (slika 2.3).
Rješenje:
- Presječnica je jednoznačno određena sjecištima odgovarajućih tragova ravnina, točkama P1= e1 ∩ r1 i P2= e2 ∩ r2 (vidi Sjecište).
- Tlocrtna projekcija tražene presječnice leži u prvom tragu projicirajuće ravnine e1.
- Na slici 2.4 istaknut je samo vidljivi dio presječnice koji se nalazi u I. kvadrantu.

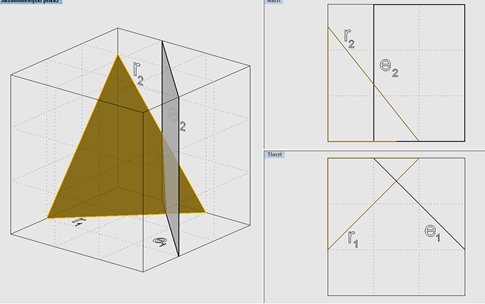

Slika 2.3
|

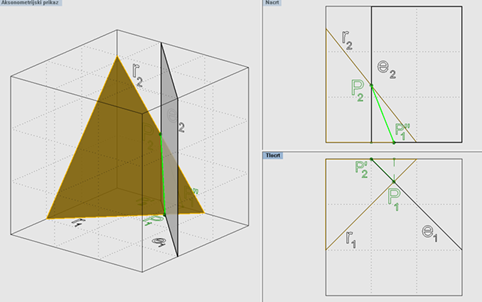

Slika 2.4 Presječnica projicirajuće ravnine prve skupine s ravninom u općem položaju
|
-
Presječnica dviju općih ravnina kojima su prvi tragovi usporedni
Problem Odrediti presječnicu q opće ravnine Σ1 dane tragovima r1 i r2, i opće ravnine Σ2 dane tragovima e1 i e2 ako vrijedi e1 || r1 (slika 2.5).
Rješenje:
- Budući da su prvi tragovi e1 i r1 među sobom usporedni, prvo je probodište P1 presječnice q neizmjerno daleka točka.
- Presječnica q prolazi neizmjerno dalekom točkom P1 pa je paralelna s prvim tragovima danih ravnina, odnosno paralelna je s prvom ravninom projiciranja Π1 (slika 2.6).

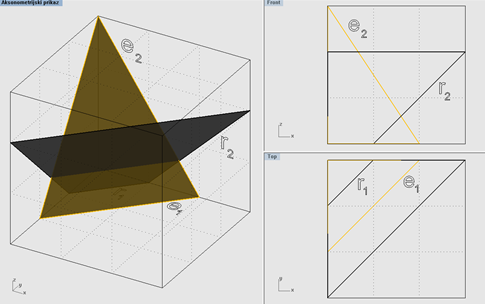

Slika 2.5
|
Slika 2.6 Presječnica dviju općih ravnina kojima su prvi tragovi usporedni
|
Presječnica dviju ravnina kojima su prvi, odnosno drugi, tragovi ravnina usporedni je jedna sutražnica 1., odnosno 2. skupine, danih ravnina.
-
Presječnica dviju projicirajućih ravnina
Problem Odrediti presječnicu dviju projicirajućih ravnina prve skupina danih tragovima r1 i r2, odnosno e1 i e2 (slika 2.7).
Rješenje:
- Drugi tragovi projicirajućih ravnina prve skupine su paralelni pa prema prethodnom slučaju presječnica leži na zajedničkoj sutražnici druge skupine danih ravnina. (slika 2.8).
- Tlocrtna projekcija tražene sutražnice je zajednička točka prvih tragova danih ravnina, njihovo sjecište. (vidi Sjecište).
Slika 2.7
|

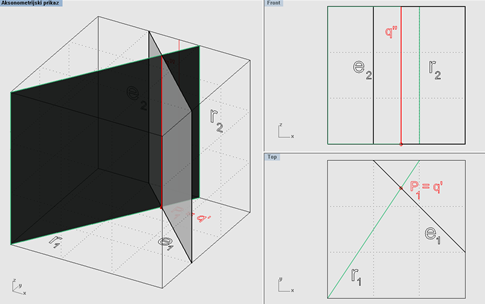

Slika 2.8 Presječnica dviju projicirajućih ravnina
|
|
