Konstrukcija probodišta pravca i ravnine u općem položaju pomoću 1. projicirajuće ravnine

U prostoru su zadani pravac \(\small p(p',p'')\) i ravnina \(\small \mathrm P(r_1,r_2)\) koji su u općem položaju prema ravninama projekcije.

Treba konstruirati projekcije njihovog probodišta \(\small P=p\cap\mathrm P\), pomoću 1. projicirajuće ravnine postavljene pravcem \(\small p\).

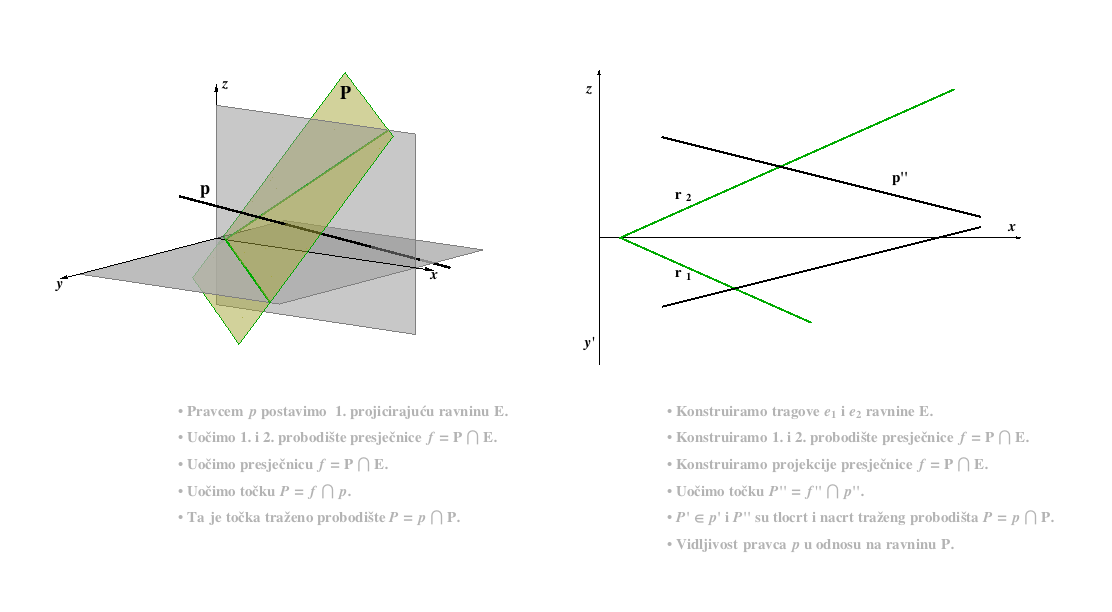

Na donjim je slikama dan konstruktivni postupak. Na svaki sljedeći korak konstrukcije prelazite tako da KLIKNETE bilo gdje u području slike.

Slika 2.89
