Križni i samostanski svod, često korišteni u graditeljstvu, primjeri su raspada prodorne krivulje dvaju valjaka na dvije elipse.
Pogledajte slike 470-472, uočite princip konstrukcije tih svodova, i potražite nekoliko primjera križnog svoda u arhitekturi (Knežev dvor u Dubrovniku).
Slika 470: Raspad prodora dvaju poluvaljaka
Slika 471: Samostanski svod
Slika 472: Križni svod

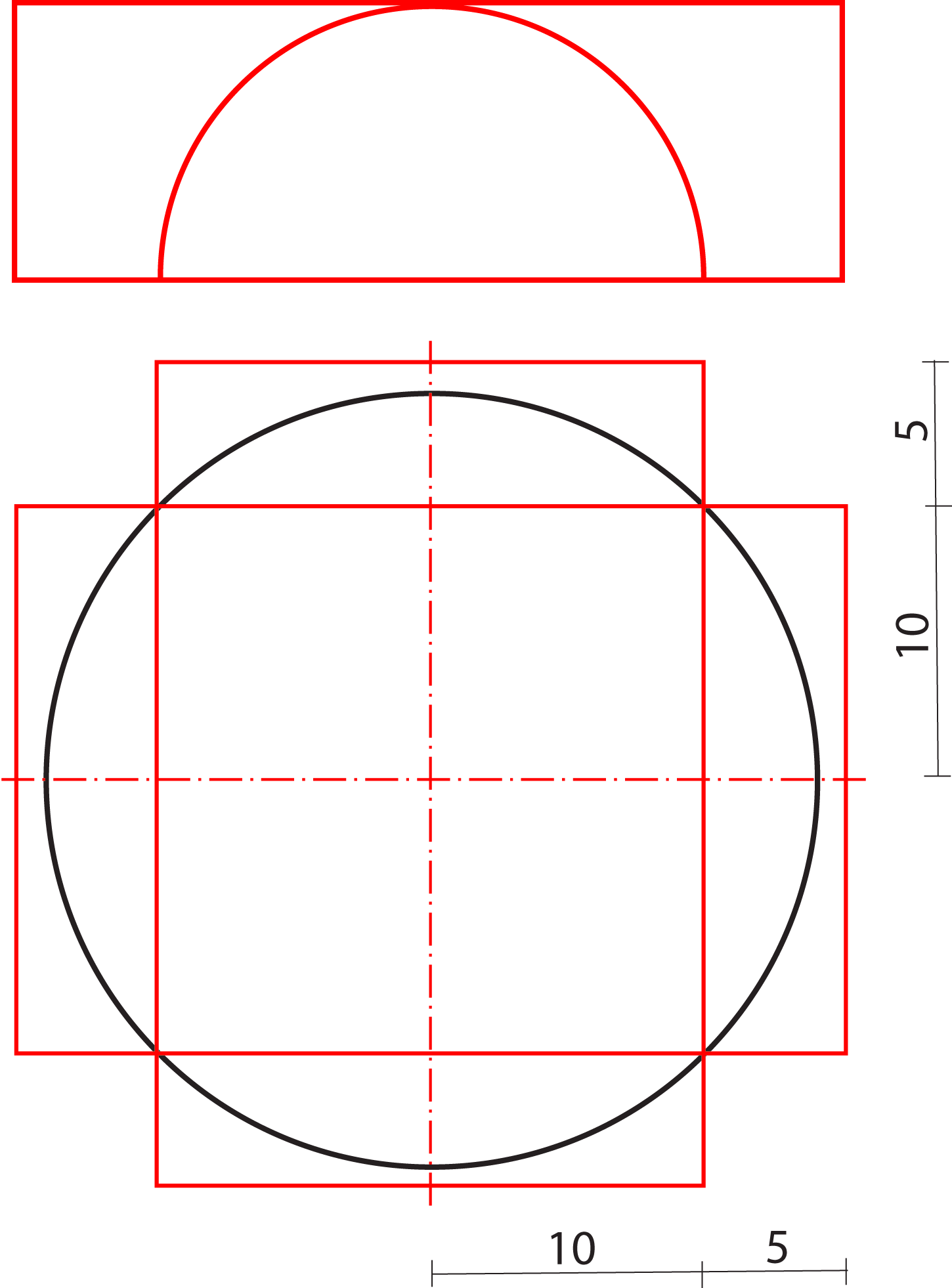

Zadatak: Projekcije poluvaljaka, koji određuju križni i samostanski svod, označeni su crvenom bojom na slici 473.
- Modelirajte samostanski svod određen zadanim poluvaljcima.
- Modelirajte dio križnog svoda koji je omeđen rotacijskim valjkom čija osnovka (crna kružnica na slici 473) leži u \(\small xy\)-ravnini.
Slika 473
Video 45
