Prometnica na idealnom terenu

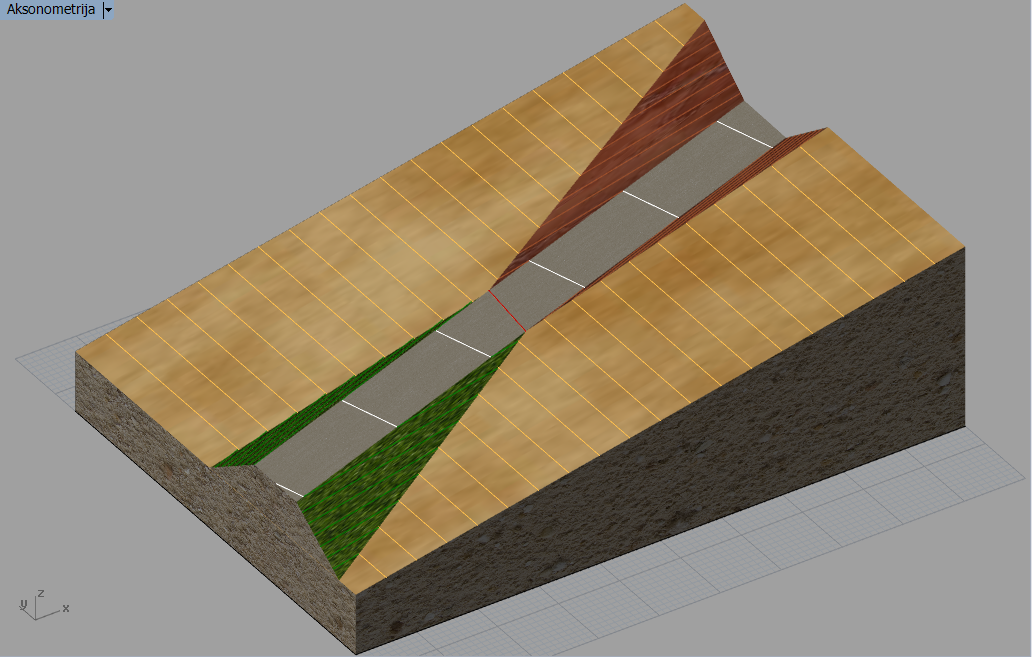

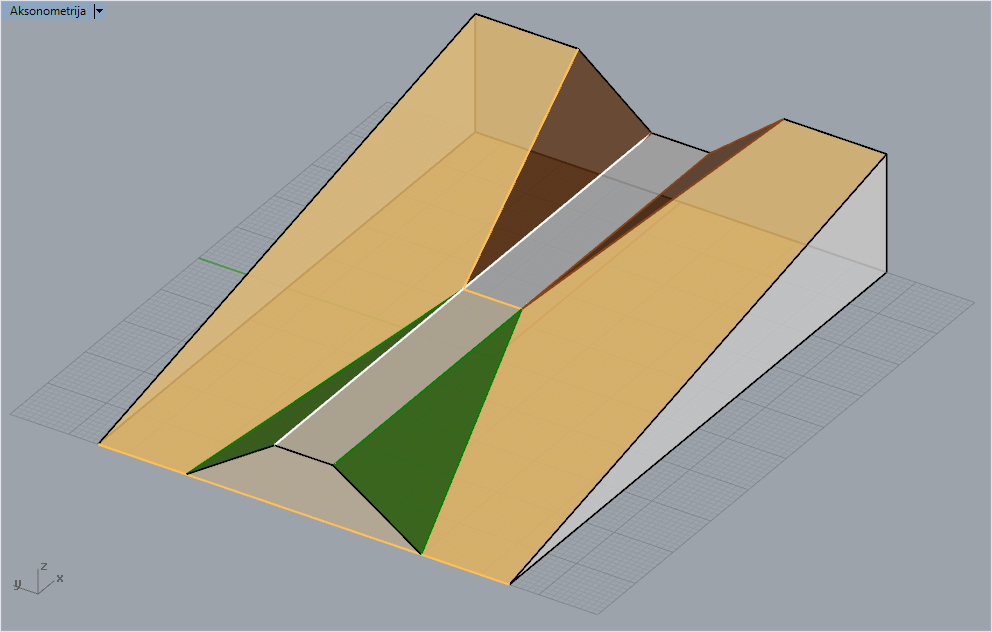

Prometnica u pravcu bez nagiba na idealnom terenu

Zadatak 1: Idealni teren je ravnina \(\small \Sigma\) nagiba 20 %. Ta je ravnina na slici zadana mjerilom nagiba i nultom slojnicom.

Prometnica u pravcu bez nagiba, širine 10 m, na koti 10, zadana je na slici svojom osi. U programu Rhino riješite situaciju zemljanih radova.

---

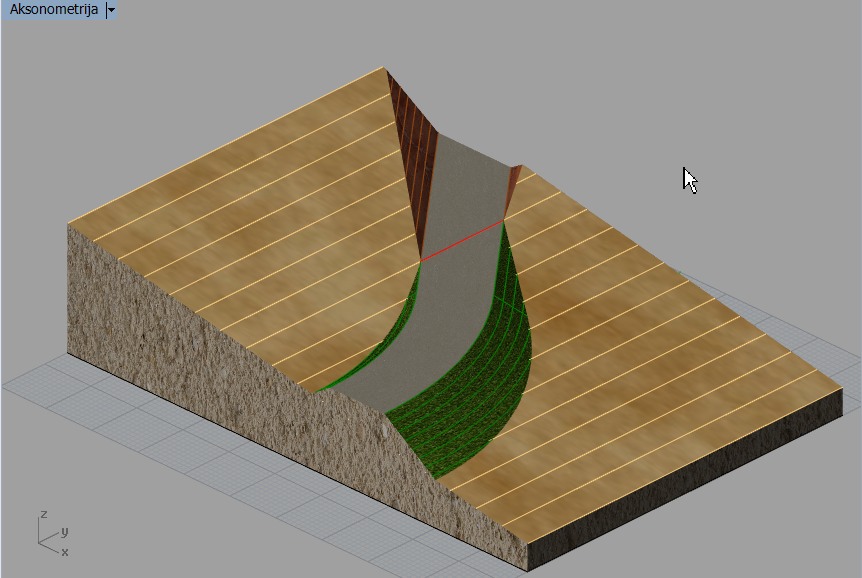

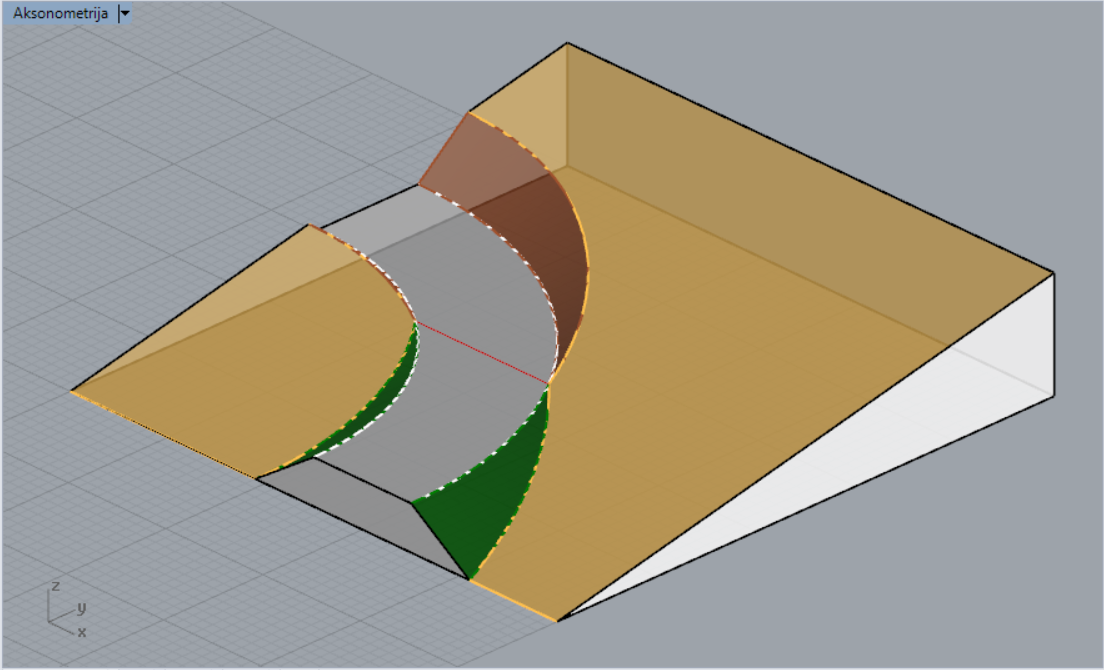

Prometnica u krivini bez nagiba na idealnom terenu

Zadatak 2: Idealni teren je ravnina \(\small \Sigma\) nagiba 20 %. Ta je ravnina na slici zadana mjerilom nagiba i nultom slojnicom.

Prometnica bez nagiba u krivini, širine 10 m na koti 4, zadana je na crtežu svojom osi. U programu Rhino riješite situaciju zemljanih radova.

---

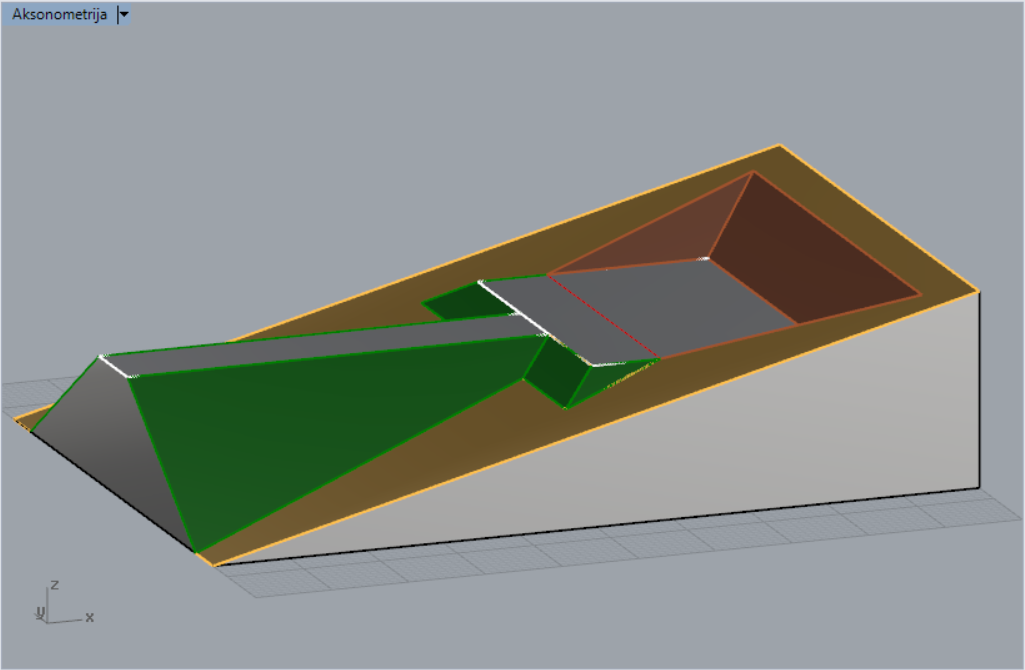

Plato s prilaznom prometnicom na idealnom terenu

Zadatak 3: Idealni teren je ravnina \(\small \Sigma\) nagiba 25 %. Ta je ravnina na slici zadana mjerilom nagiba i nultom slojnicom.

Pravokutni plato i prilazna prometnica u pravcu bez nagiba nalaze se na koti 16. Prometnica je široka 10 m, a na predlošku je zadana njezina os. U programu Rhino riješite situaciju zemljanih radova.

---

Prometnica u pravcu i krivini bez nagiba na idealnom terenu

Zadatak 4: Idealni teren je ravnina \(\small \Sigma\) nagiba 18 %. Ta je ravnina na slici zadana mjerilom nagiba i slojnicom 5.

Prometnica bez nagiba, širine 12 m, na koti 16, na predlošku je zadana svojom osi. U programu Rhino riješite situaciju zemljanih radova.

---

Ravna prometnica u nagibu na idealnom terenu

Zadatak 5: Idealni teren je ravnina \(\small \Sigma\) nagiba 20 %. Ta je ravnina na slici zadana mjerilom nagiba i slojnicom na koti 10.

\(\small \overline {AB}\) je os planuma ravne ceste, širine 10 m, koja se od točke \(\small A\) (na koti 17) uspinje prema točki \(\small B\) s nagibom 5 %. U programu Rhino riješite situaciju zemljanih radova.
