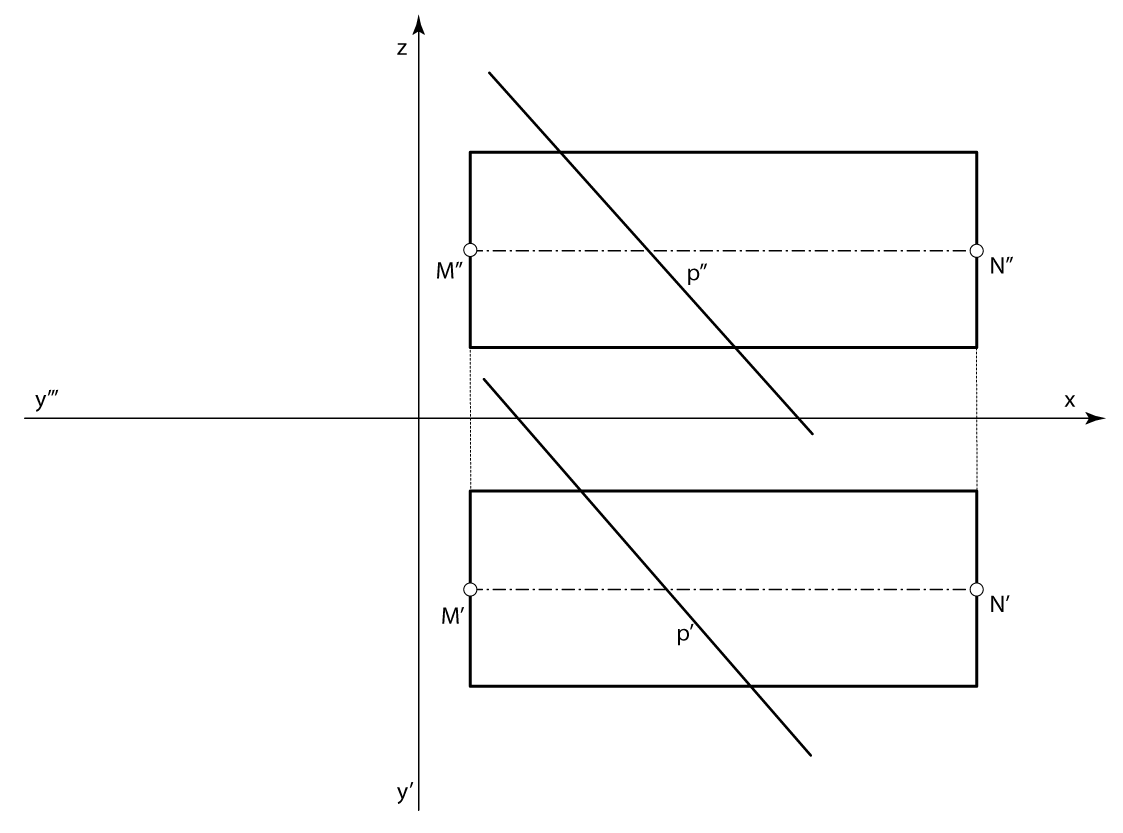

Zadatak: Konstruirajte projekcije probodišta pravca \(p\) i zadanog valjka.
Izvodnice zadanog valjka okomite su na ravninu \(\small\Pi_3\), pa bokocrti svih točkaka valjkaste plohe leže na kružnici. Stoga su bokocrti traženih probodišta sjecišta te kružnice i bokocrta pravca \(p\).
Prezentacija 72

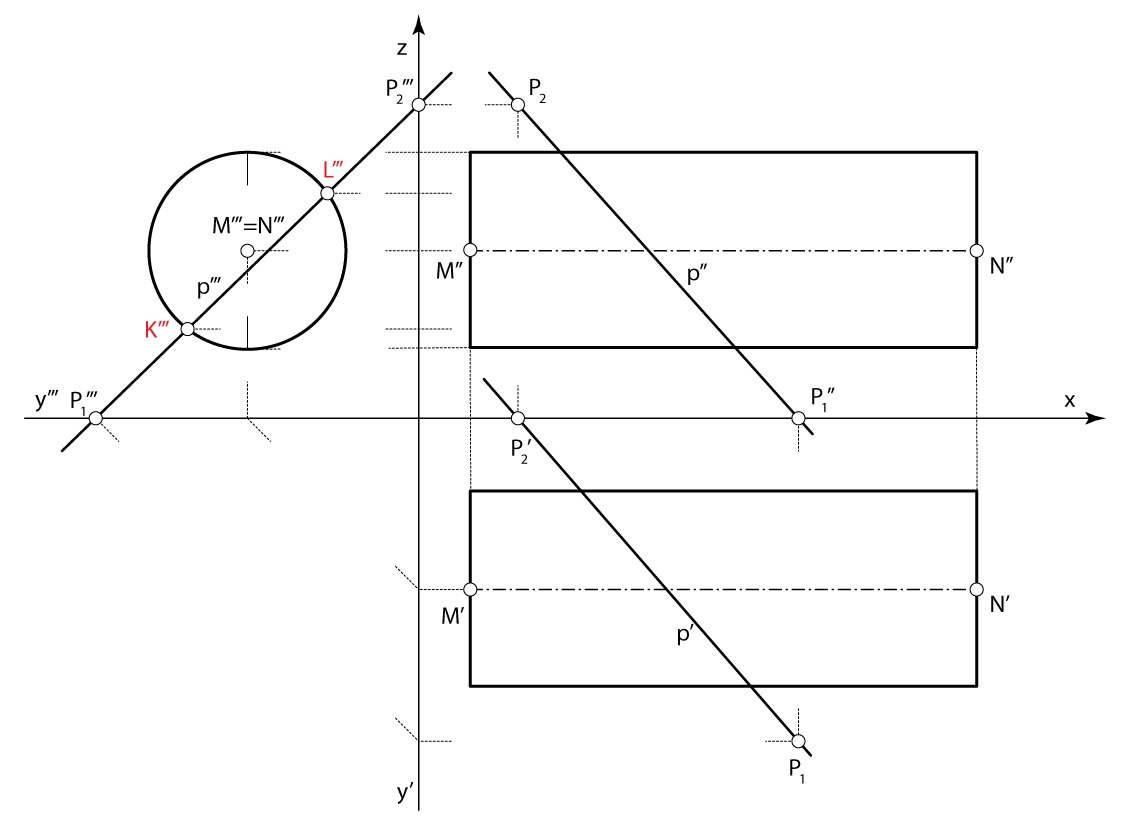

- Konstruiramo bokocrte valjkaste plohe, pravca \(p\) i njihovih probodišta \(\small K\) i \(\small L\)

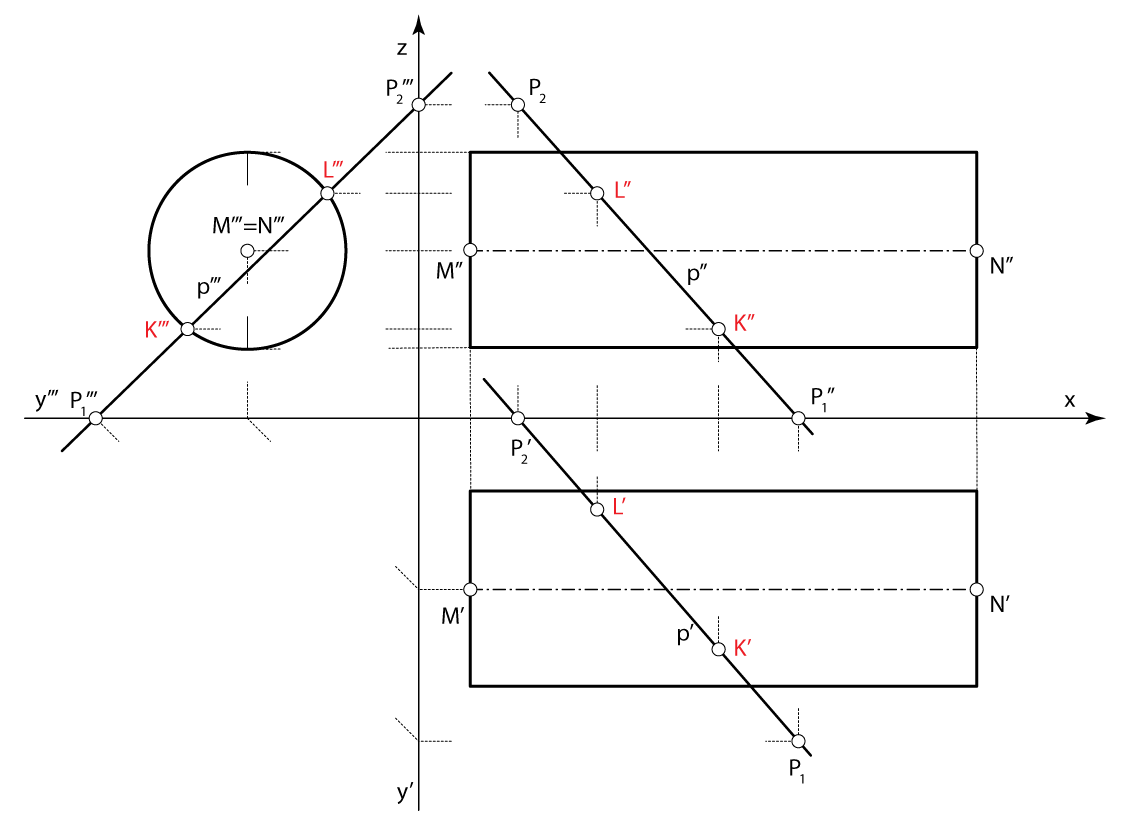

- Odredimo tlocrt i nacrt točaka \(\small K\) i \(\small L\)
Na završnom crtežu pravac iscrtavamo na sljedeći način:
- dio u prodoru (unutar valjka) - točkano,
- dio izvan prodora koji je u projekciji zaklonjen plaštom valjka - crtkano,
- ostale dijelove pravca crtamo punom linijom
Položaj pravca u odnosu na plašt valjka jednostavno se očitava iz bokocrta. Onaj dio pravca koji se nalazi ispod plašta bit će zaklonjen u tlocrtnom pogledu, a onaj koji se nalazi iza, u nacrtnom pogledu.
