Riješeni zadaci

Prometnica u pravcu i krivini bez nagiba na idealnom terenu

U našim jednostavnim primjerima os prometnice (koja je dijelom u pravcu, a dijelom u krivini) zadavat ćemo tako da se pravac i kružni luk tangencijalno spajaju. U primjerima bližim praksi os takvih prometnica određuje se tako da se pravac i kružni luk spajaju preko prijelazne krivine. Za prijelazne krivine koristi se klotoida (transcendentna ravninska krivulja kojoj se zakrivljenost proporcionalno povećava s duljinom luka) i kubna parabola.

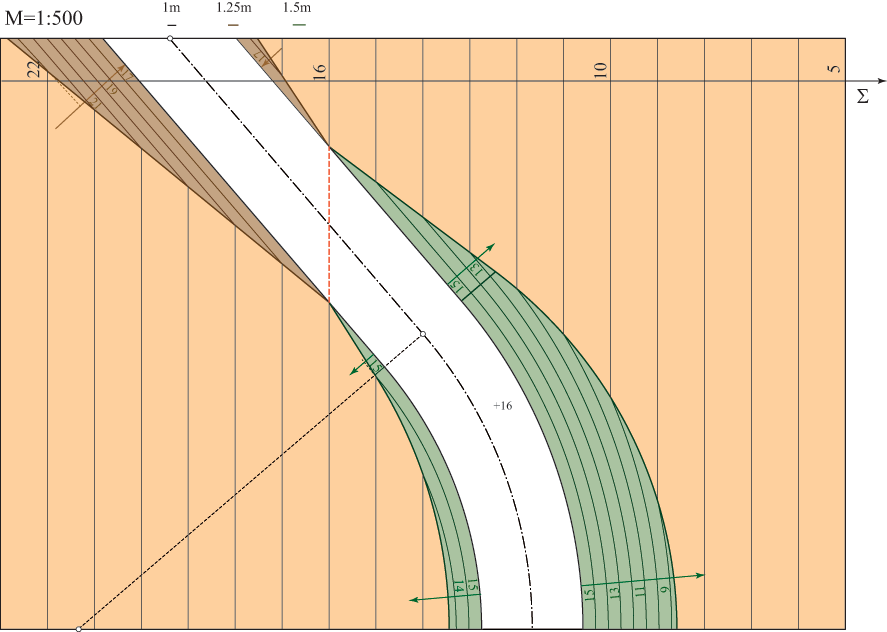

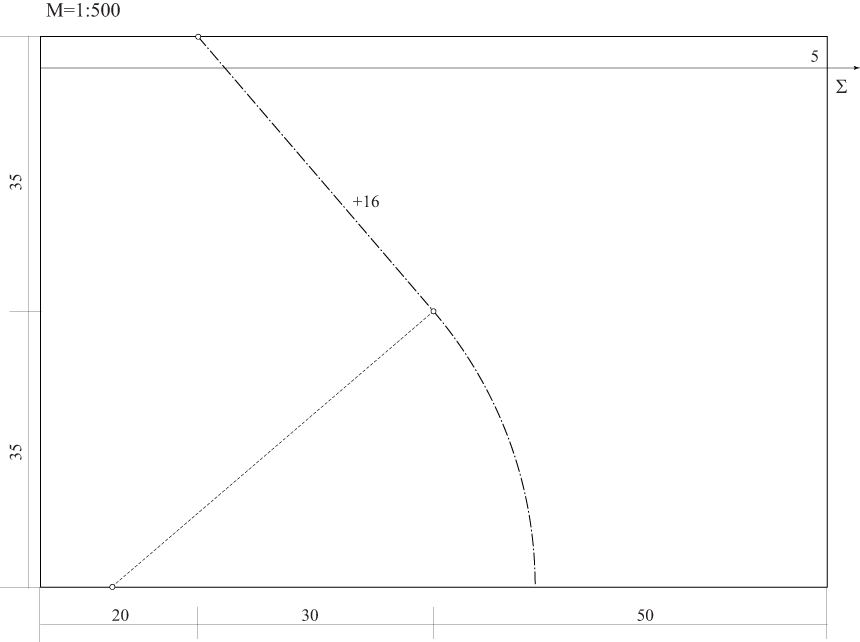

Zadatak: Idealni teren je ravnina \(\small \Sigma\) nagiba 18 %. Ta je ravnina na slici 246 zadana mjerilom nagiba i slojnicom 5. Prometnica bez nagiba, širine 12 m, na koti 16, na predlošku je zadana svojom osi. Riješite situaciju zemljanih radova.
