Riješeni zadaci

Prometnica u krivini bez nagiba na idealnom terenu

Od prometnica u krivini ovdje ćemo rješavati samo one koje su bez nagiba, a os im je dio kružnog luka. Plohe nasipa i usjeka uz takvu prometnicu dijelovi su plašta rotacijskog stošca kojem je os okomita na ravninu slike i prolazi središtem kružnice čiji je luk os zadane prometnice. Slojnice tih ploha su dijelovi kružnica koje su koncentrične s kružnicom osi prometnice.

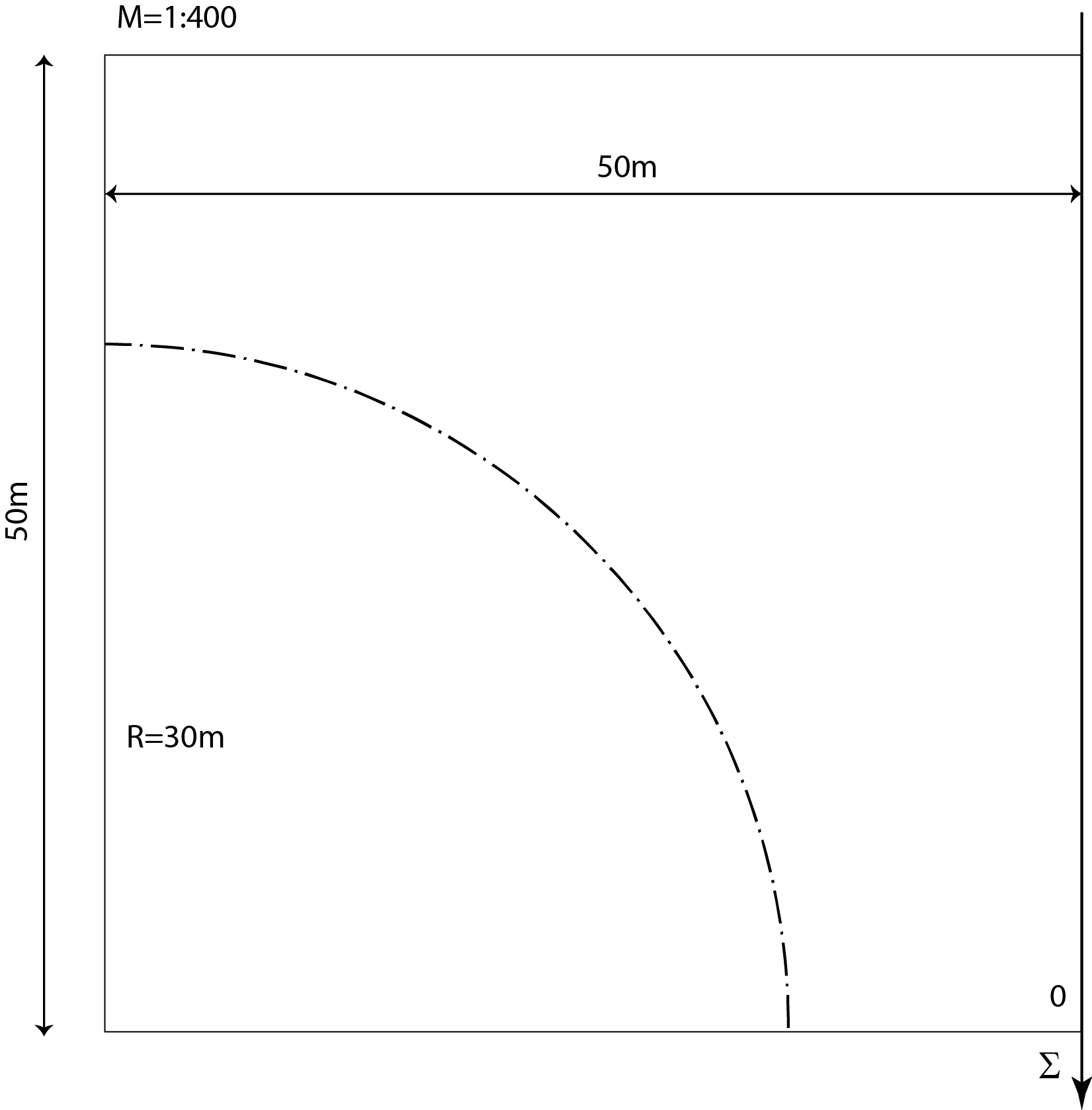

Zadatak: Idealni teren je ravnina \(\small \Sigma\) nagiba 20 %. Ta je ravnina na slici 242 zadana mjerilom nagiba i nultom slojnicom. Prometnica bez nagiba u krivini, širine 10 m, na koti 4, zadana je na crtežu svojom osi. Riješite situaciju zemljanih radova.

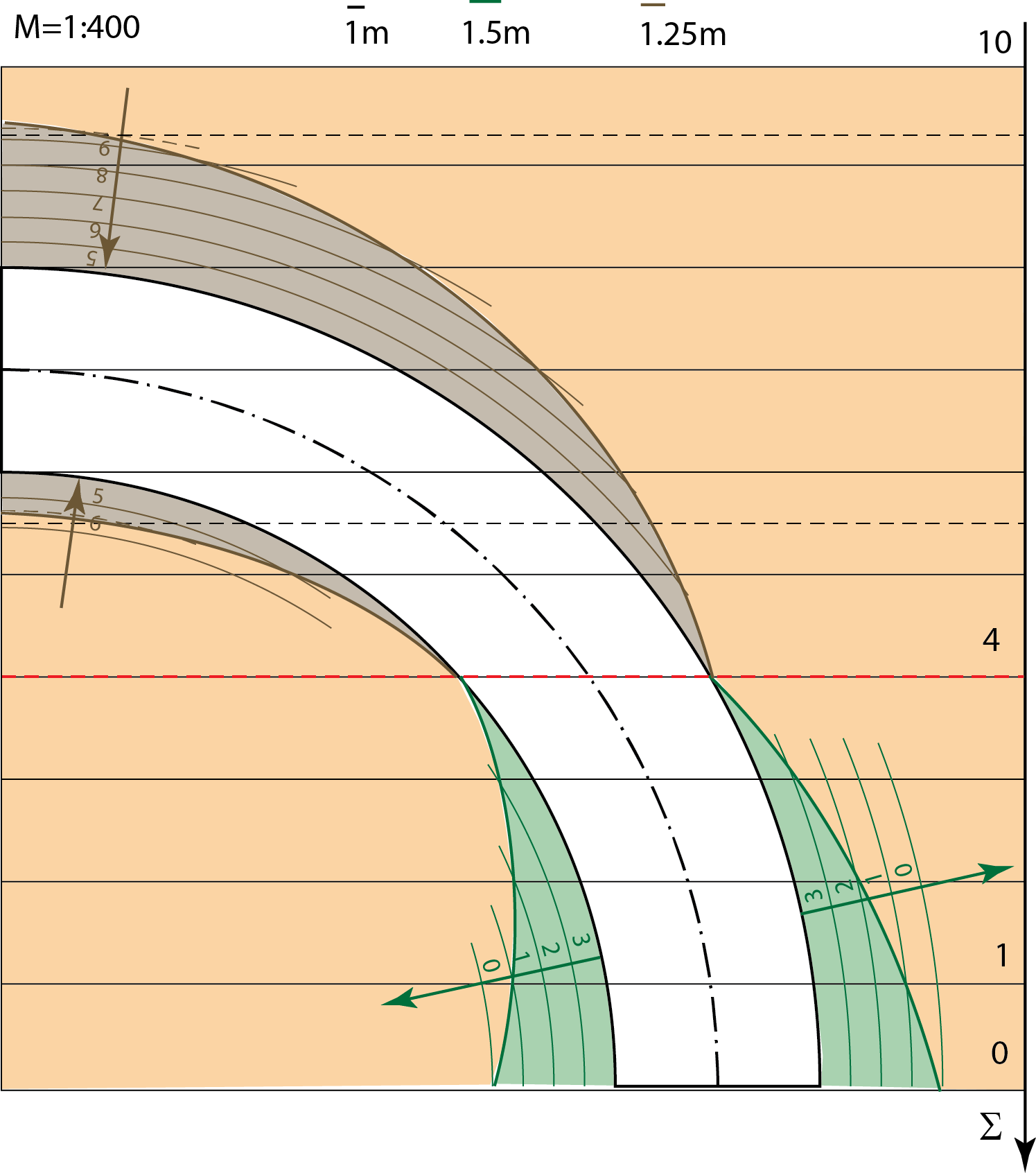

Opis konstrukcije:

• Konstruiramo slojnice ravnine \( \small\Sigma\), \(\small i_\Sigma=5\,m\)
• Konstruiramo rub planuma
• Odredimo neutralnu liniju
• Ucrtamo mjerila nagiba za plohe nasipa, konstruiramo slojnice tih ploha (koje su kružni lukovi)
• Odredimo presječnicu ravnine idealnog terena s plohom nasipa
• Ucrtamo mjerila nagiba za plohe usjeka, konstruiramo slojnice tih ploha
• Odredimo presječnicu ravnine idealnog terena s plohama usjeka
