Prometnica u pravcu bez nagiba na idealnom terenu

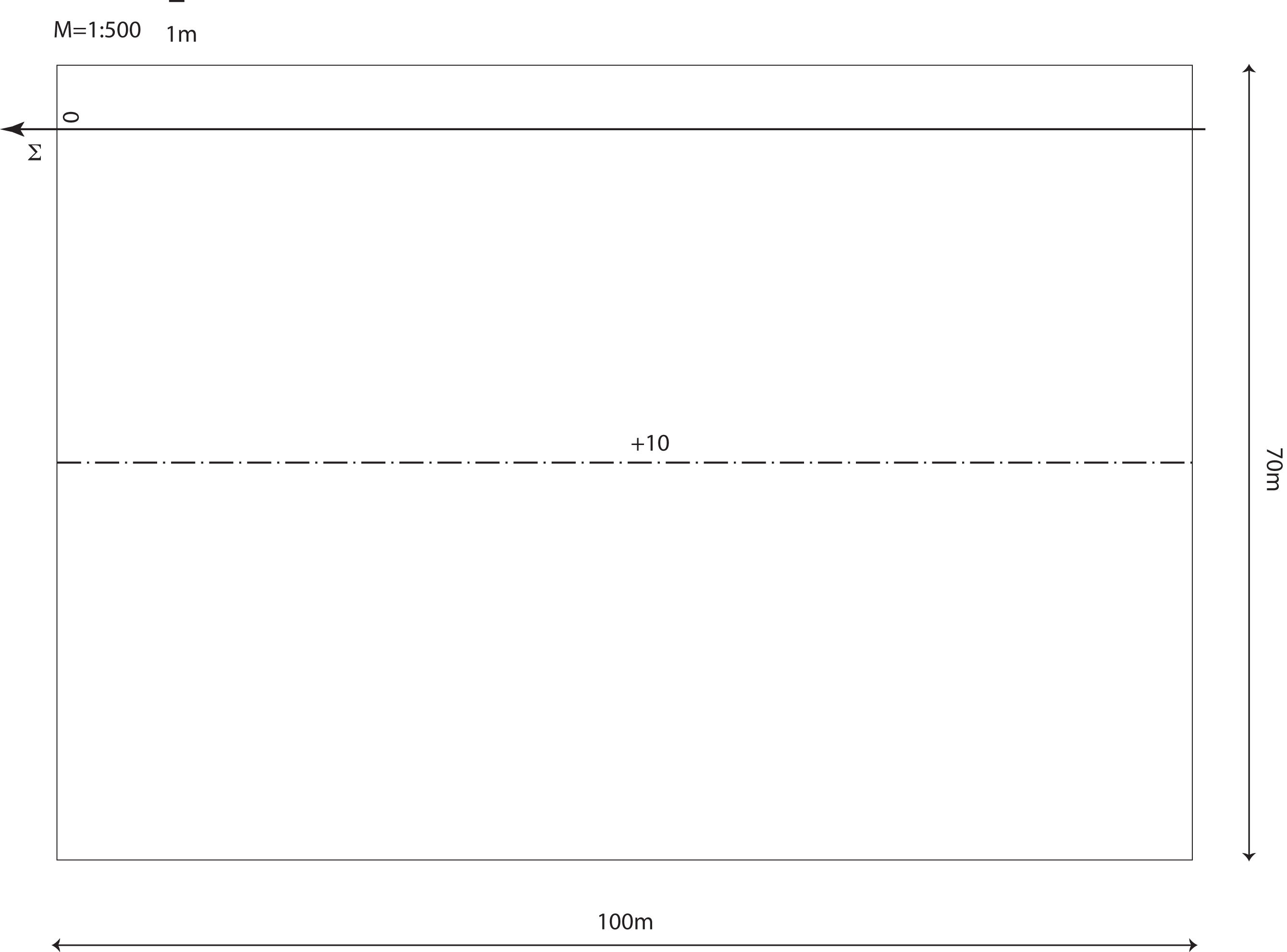

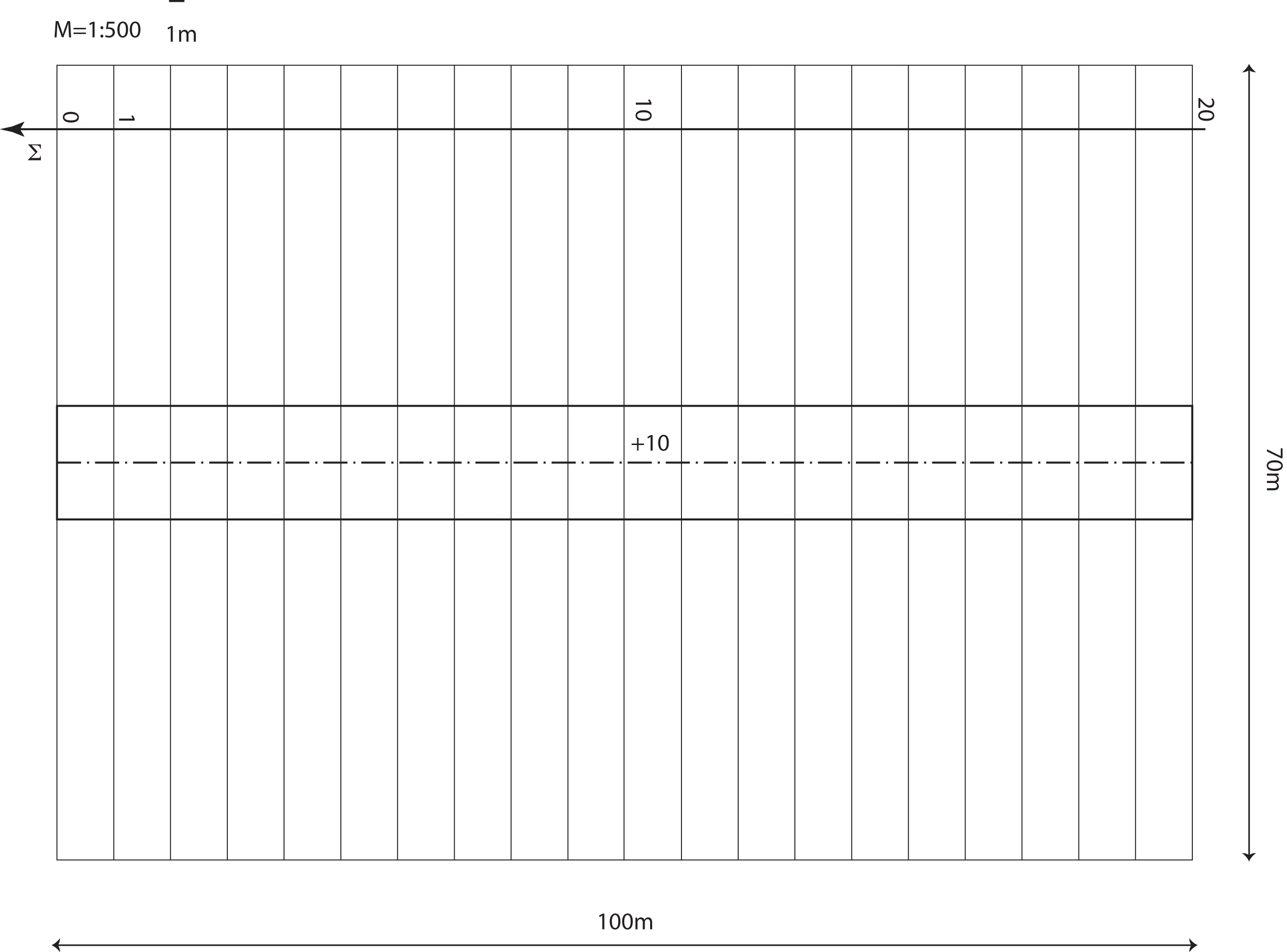

Zadatak: Idealni teren je ravnina \(\small \Sigma\) nagiba 20 %. Ta je ravnina na prezentaciji 56 zadana mjerilom nagiba i nultom slojnicom. Prometnica u pravcu bez nagiba, širine 10 m, na koti 10, zadana je na crtežu svojom osi. Riješite situaciju zemljanih radova.
Prezentacija 56
Opis konstrukcije:
- Konstruiramo slojnice ravnine \(\small \Sigma\), \(\small i_\Sigma=5m\)
- Konstruiramo rub planuma
- Odredimo neutralnu liniju

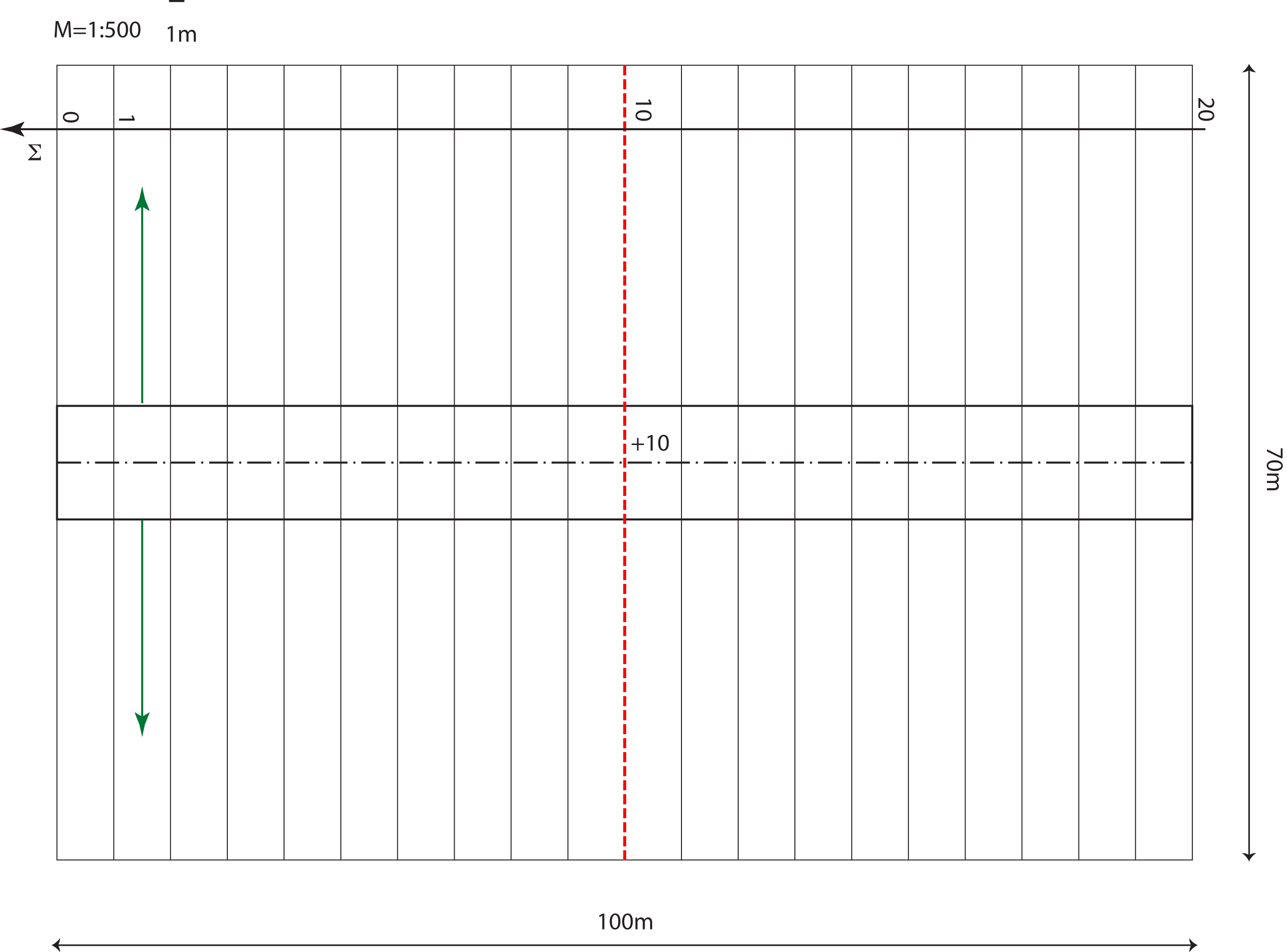

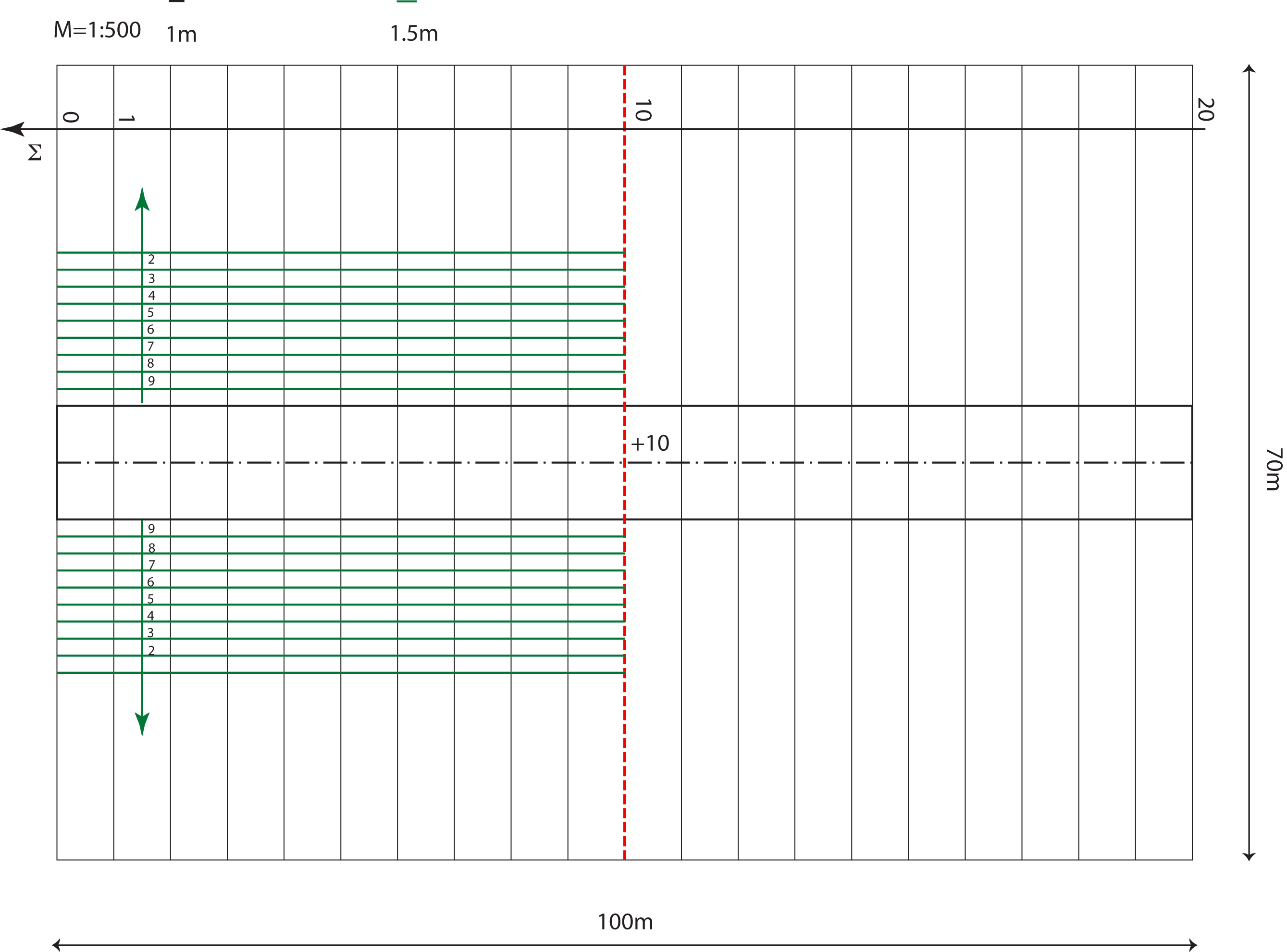

- Ucrtamo mjerila nagiba za ravnine nasipa i konstruiramo slojnice tih ravnina

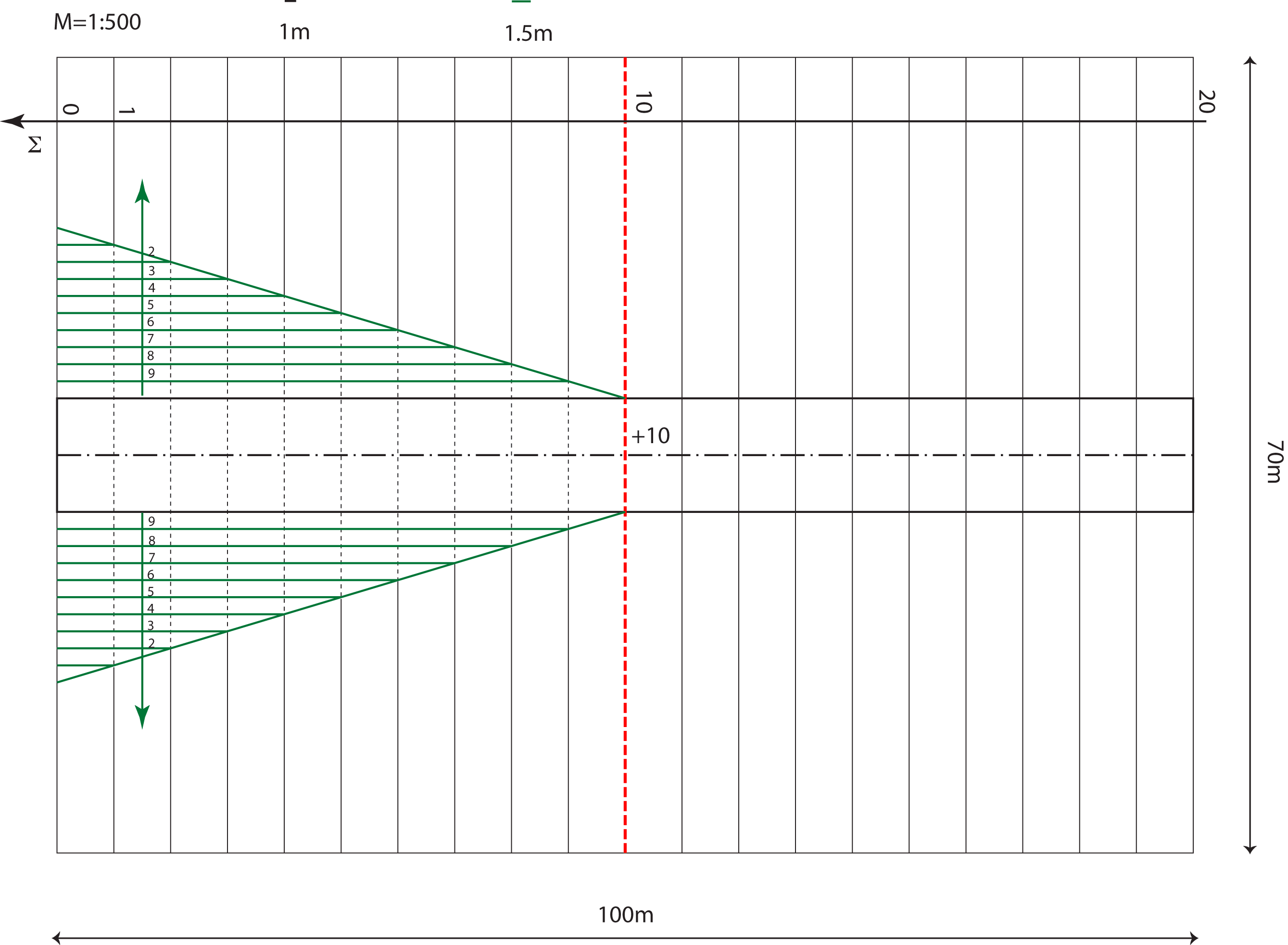

- Odredimo presječnice ravnine idealnog terena s ravninama nasipa

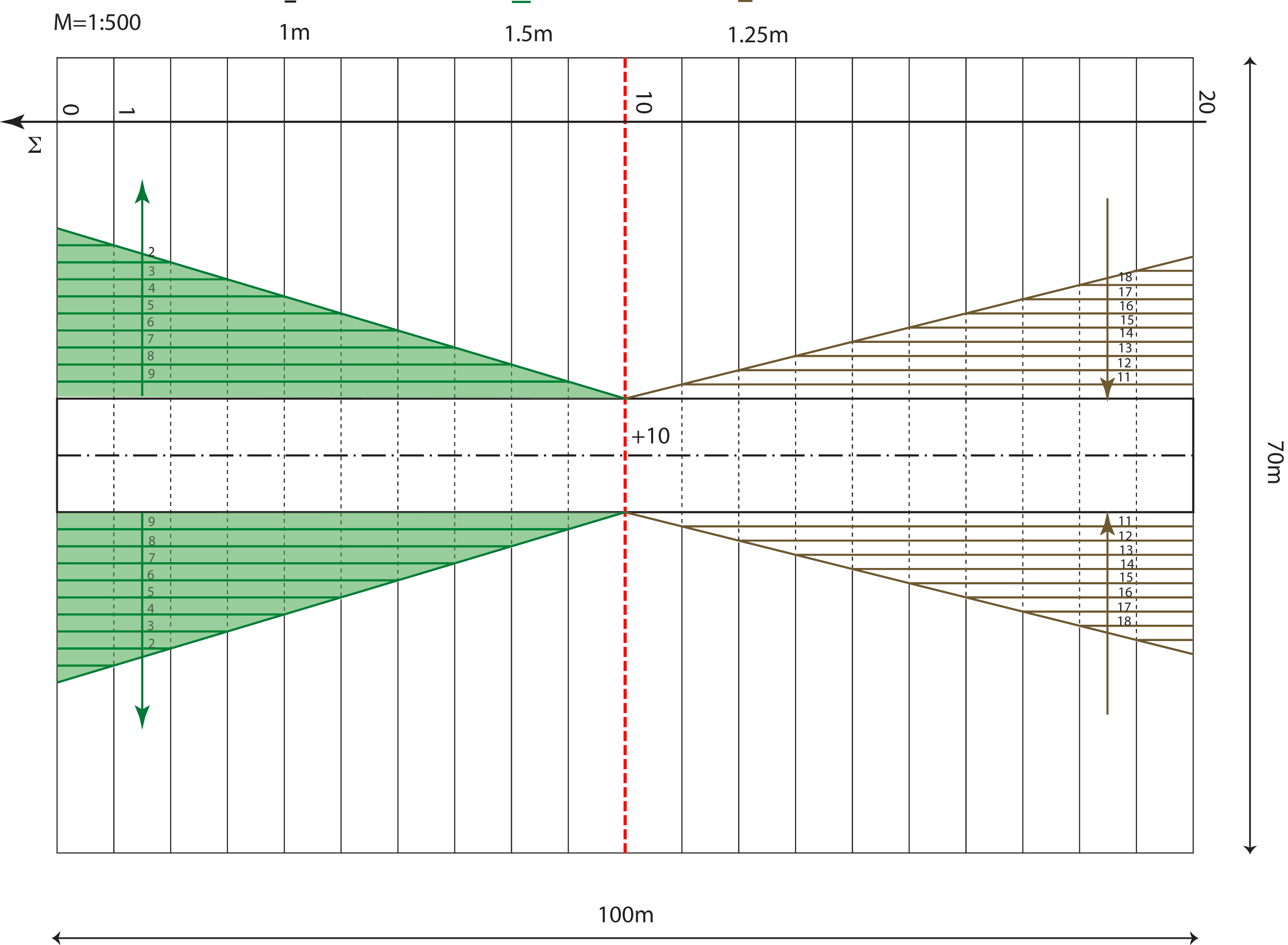

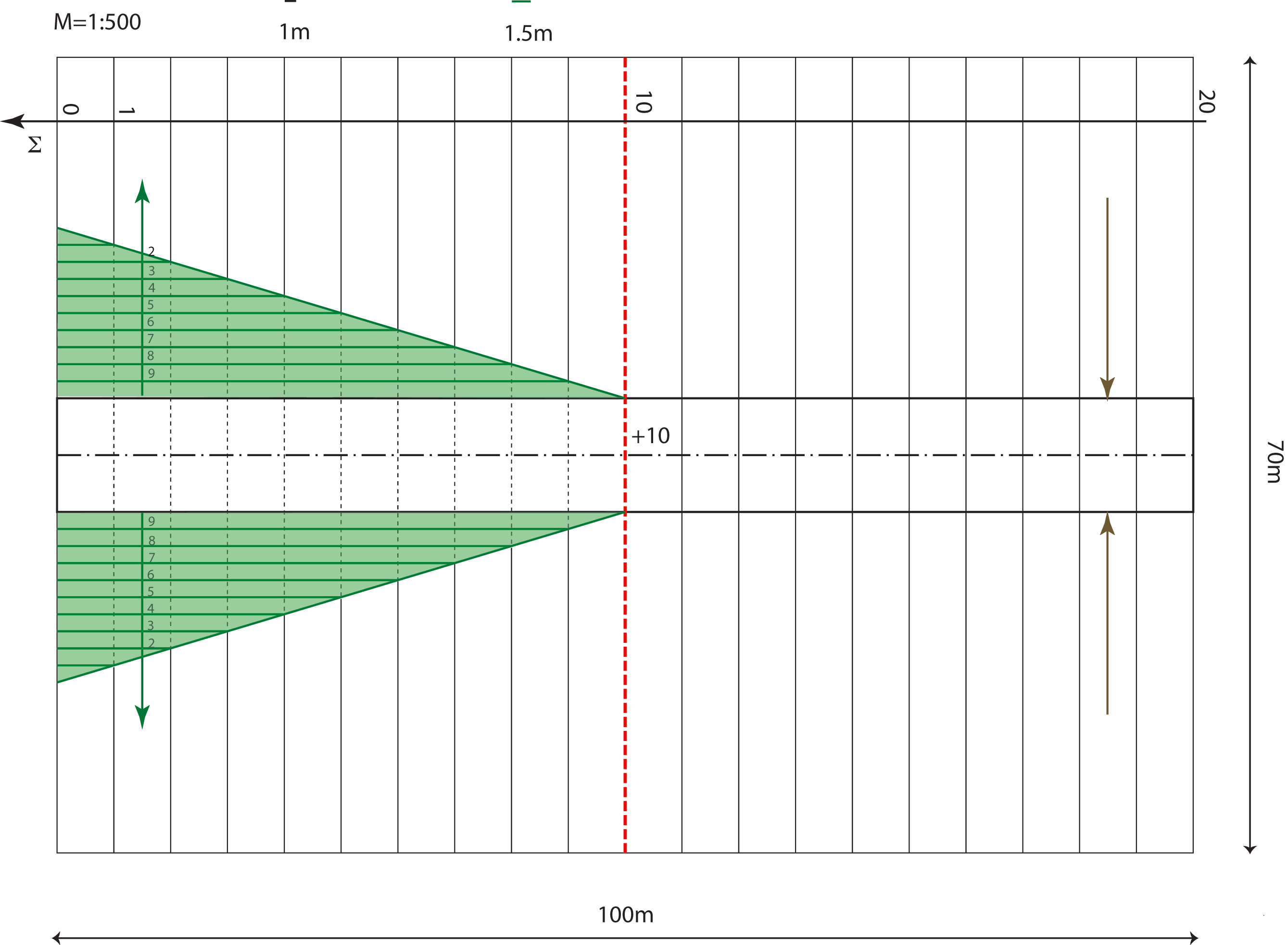

- Ucrtamo mjerila nagiba za ravnine usjeka i konstruiramo slojnice tih ravnina

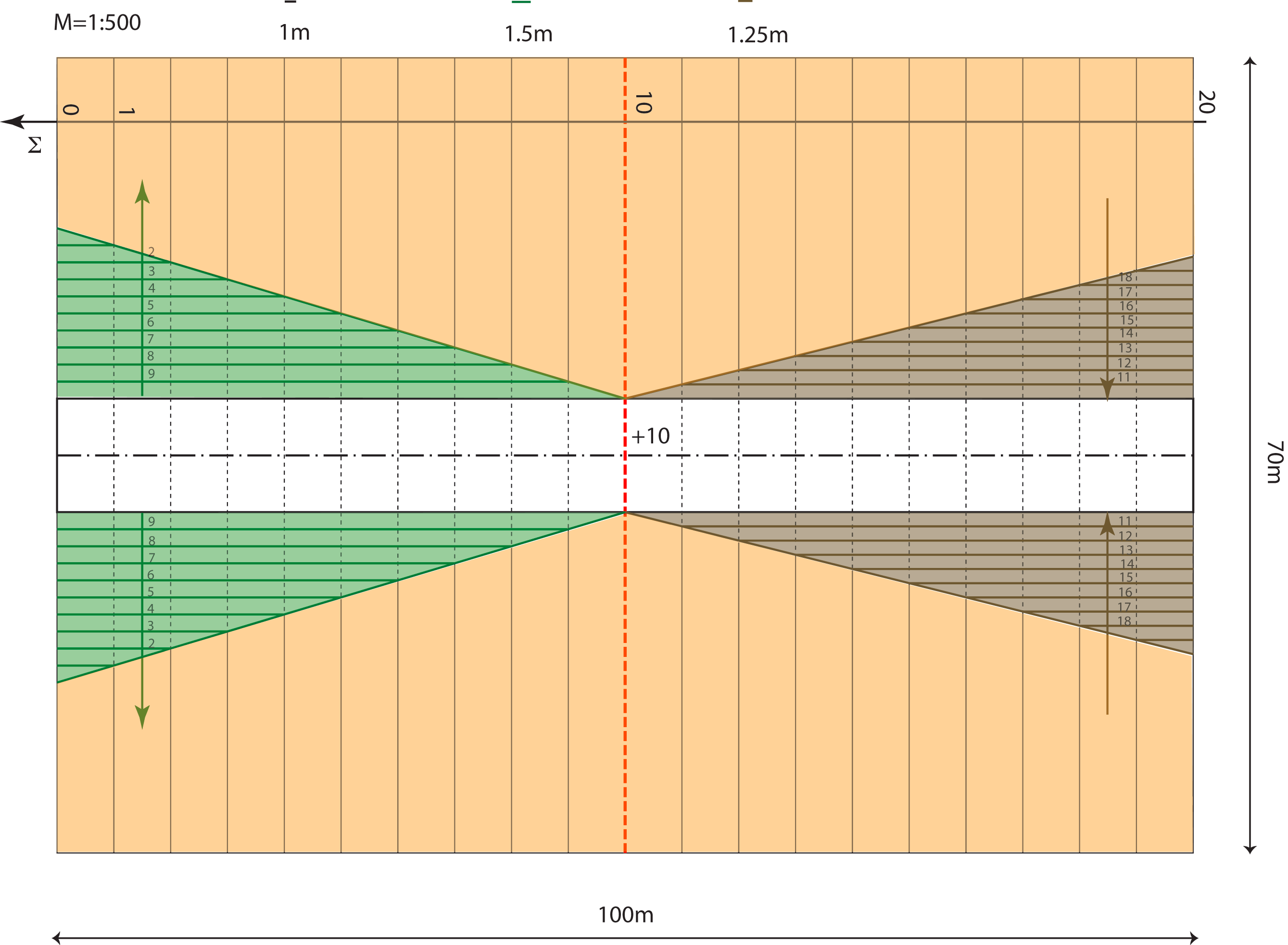

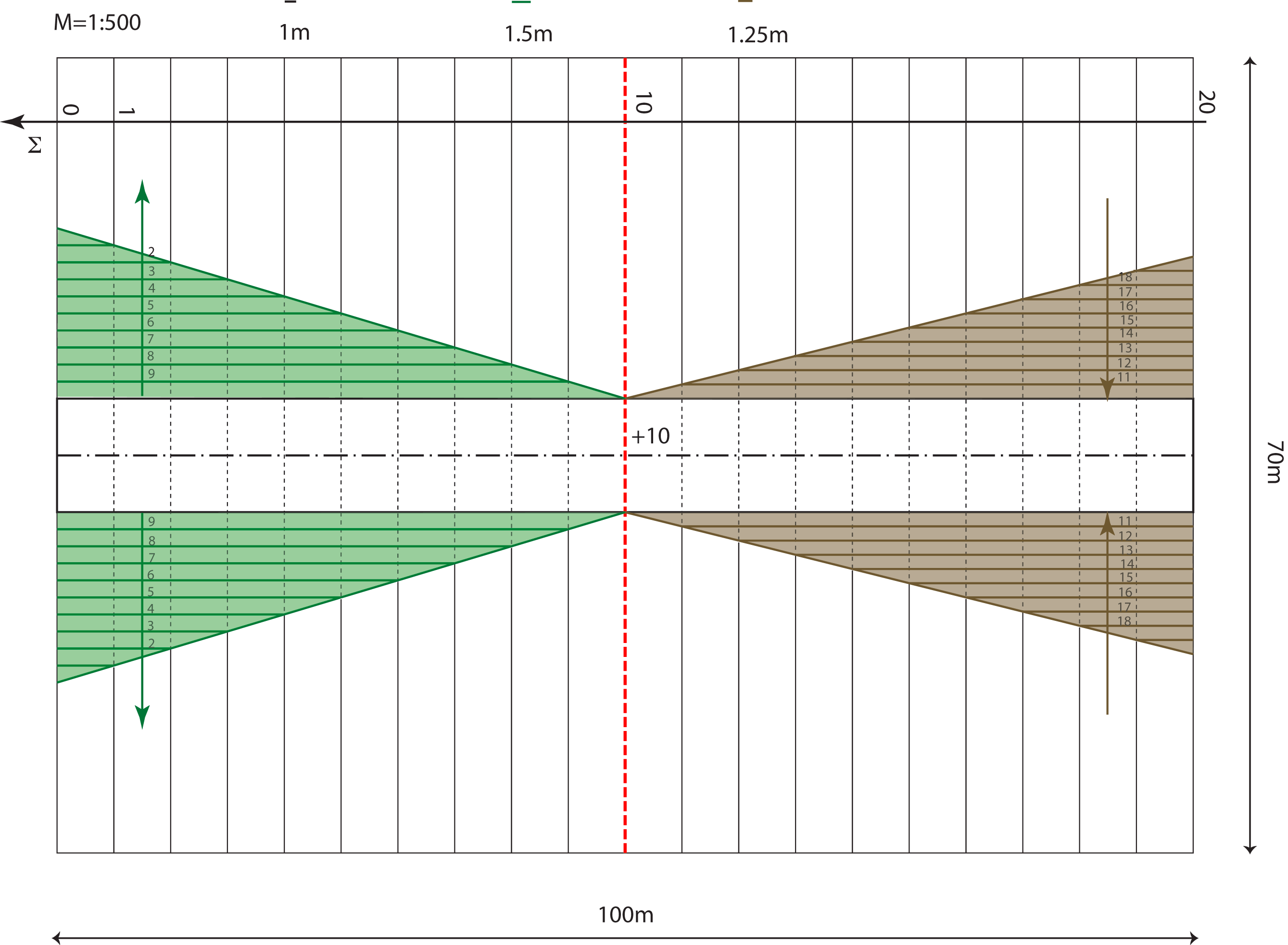

- Odredimo presječnice ravnine idealnog terena s ravninama usjeka
