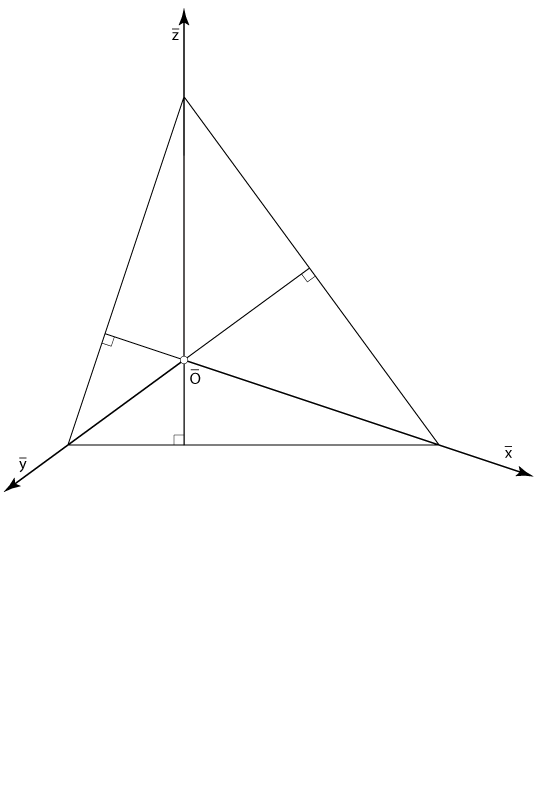

Zadatak: Ortogonalna aksonometrija zadana je tračnim trokutom. Konstruirajte projekciju uspravne kvadratske piramide kojoj osnovka leži u ravnini \(\small \Pi_1\). Središte osnovke je u ishodištu, vrhovi joj leže na osima \(\small x\) i \(\small y\), a dijagonala joj je duljine \(\small d\). Visina piramide jednaka je stranici osnovke.

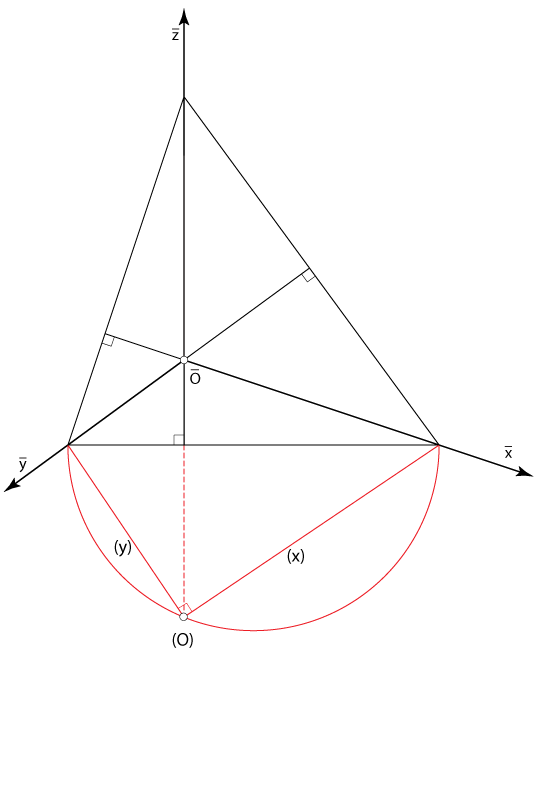

- Oko traga \(\small r_{xy}\) rotiramo točku \(\small O\) te osi \(\small x\) i \(\small y\)

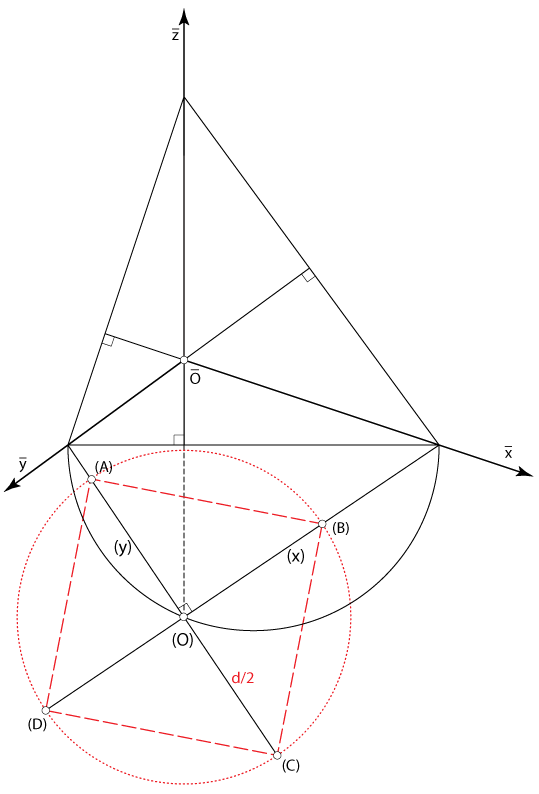

- Konstruiramo rotirani položaj osnovke piramide

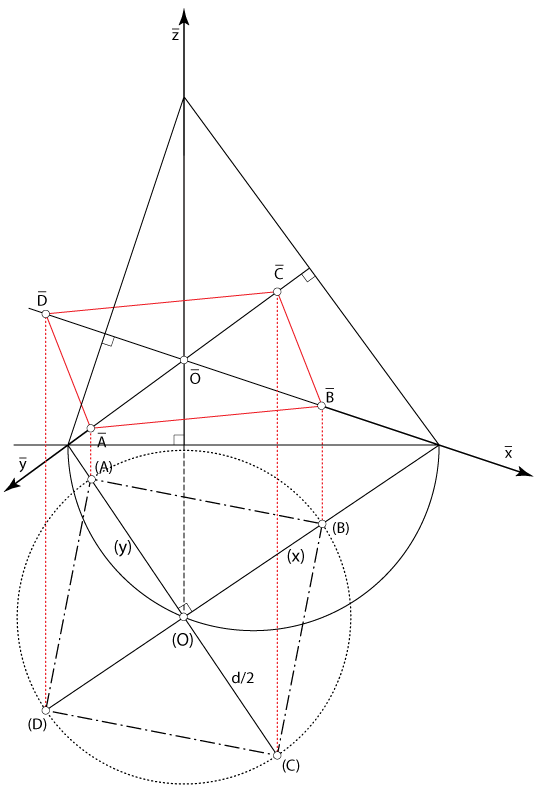

- Odredimo projekciju osnovke

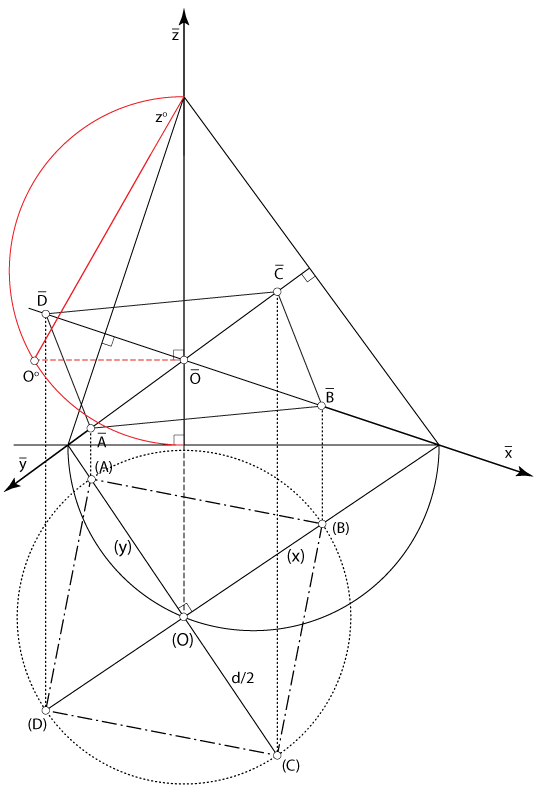

- Na prevaljeni položaj osi \(\small z\) nanesemo duljinu stranice osnovke i konstruiramo projekciju vrha piramide

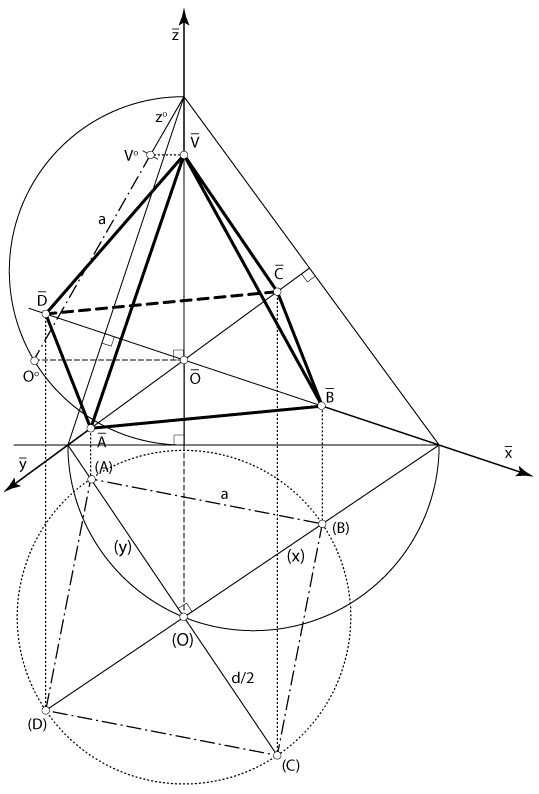

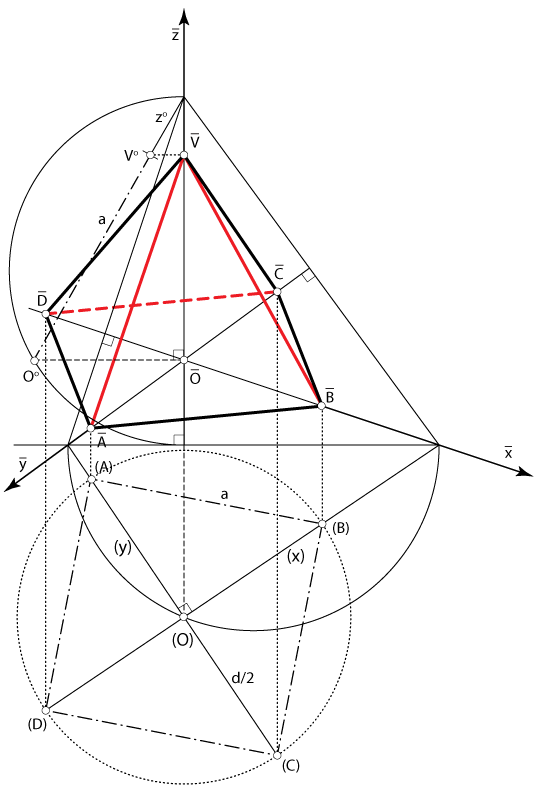

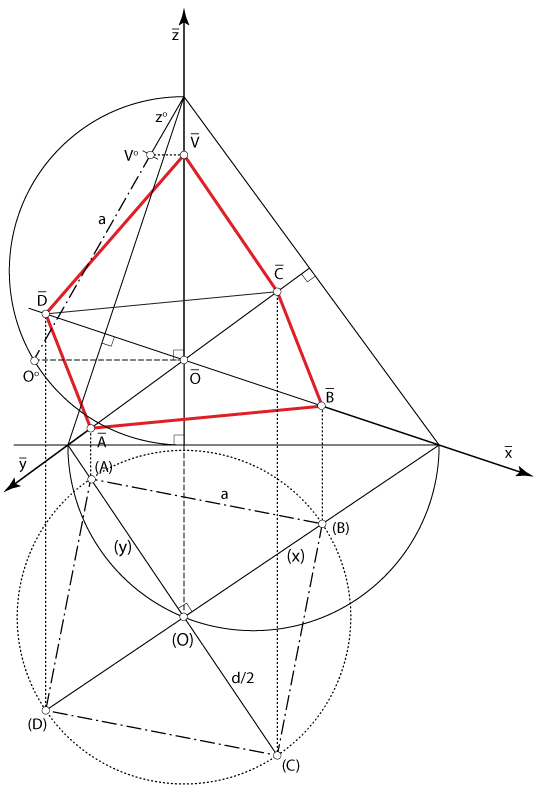

- Nacrtamo konturne bridove piramide, a zatim i ostale ističući njihovu vidljivost
