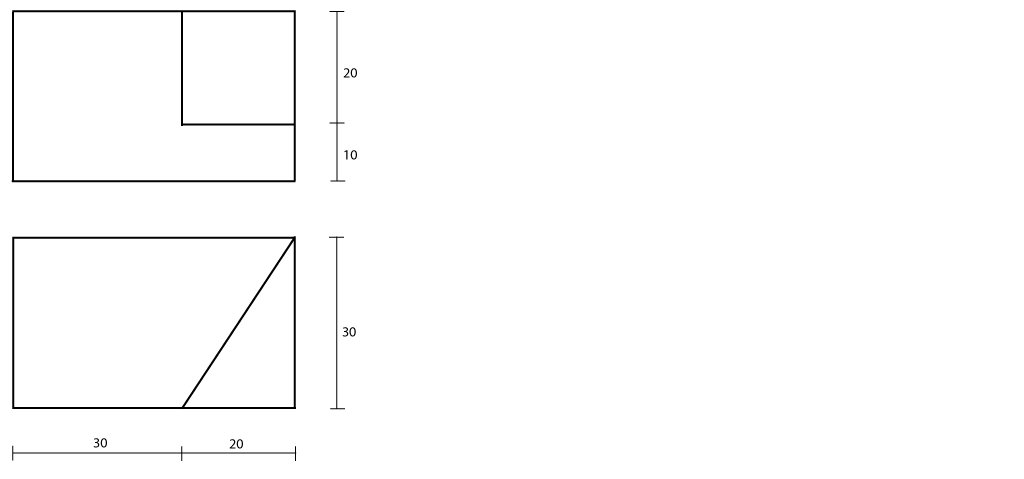

Zadatak 1: Konstruirajte kosu aksonometriju objekta zadanog tlocrtom i nacrtom. Zadatak riješite u izometriji.
Prezentacija 46

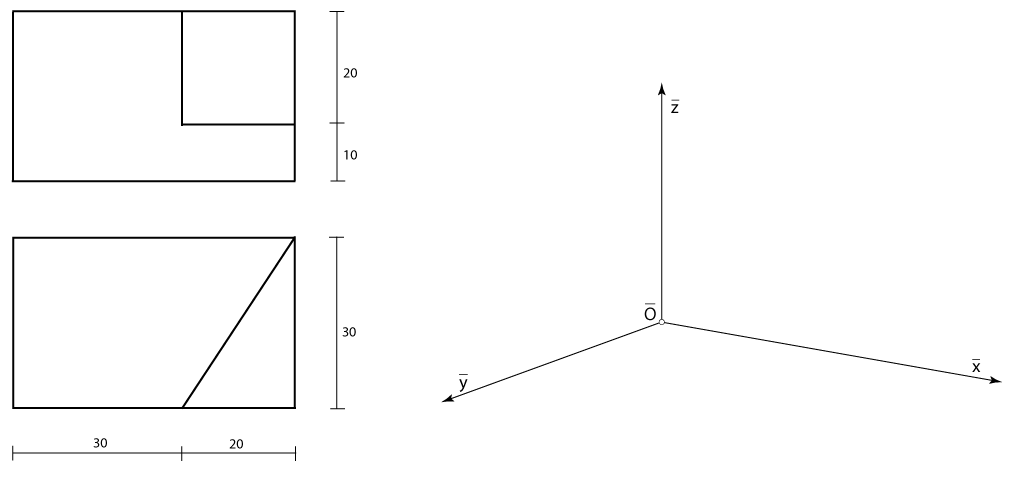

- Aksonometrijsku sliku koordinatnih osi ucrtamo po volji

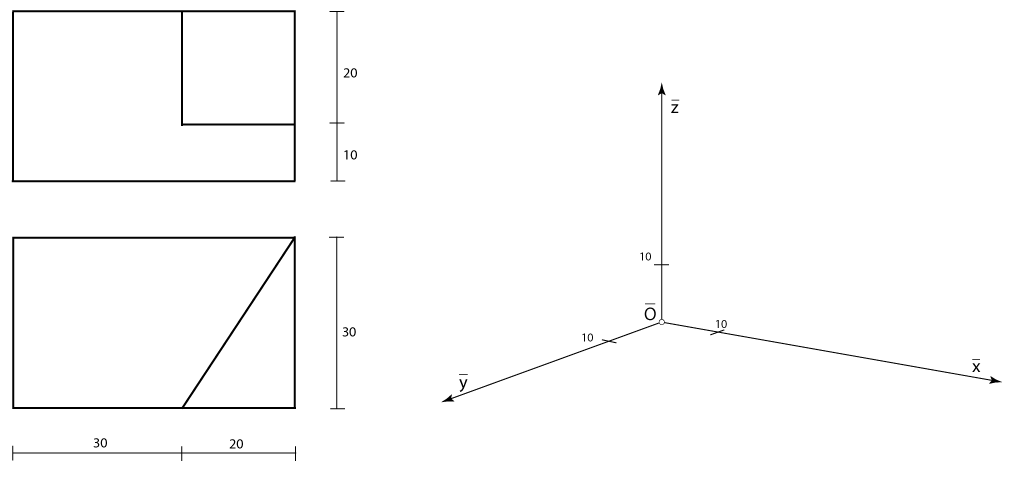

- Budući da zadatak rješavamo u izometriji, jedinice na koordinatnim osima su jednakih duljina

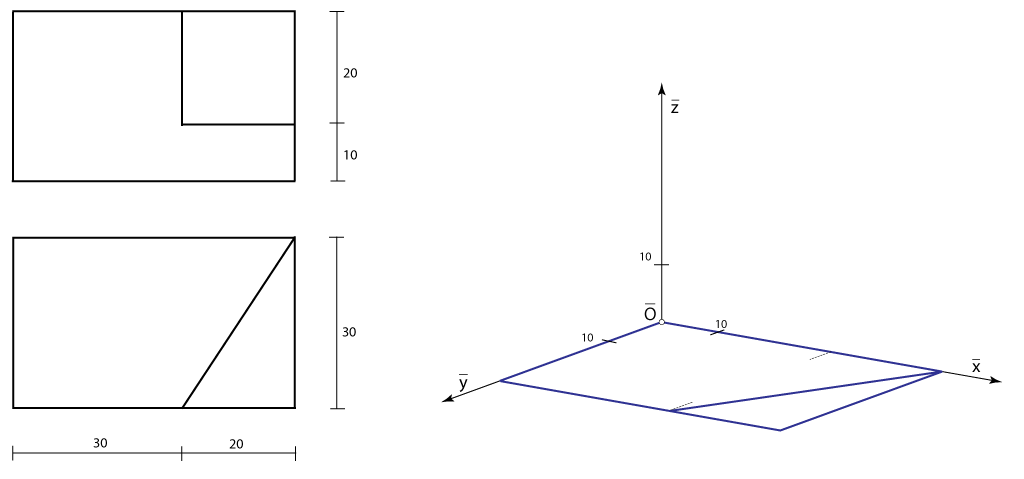

- Konstruiramo aksonometrijske slike tlocrta i nacrta objekta

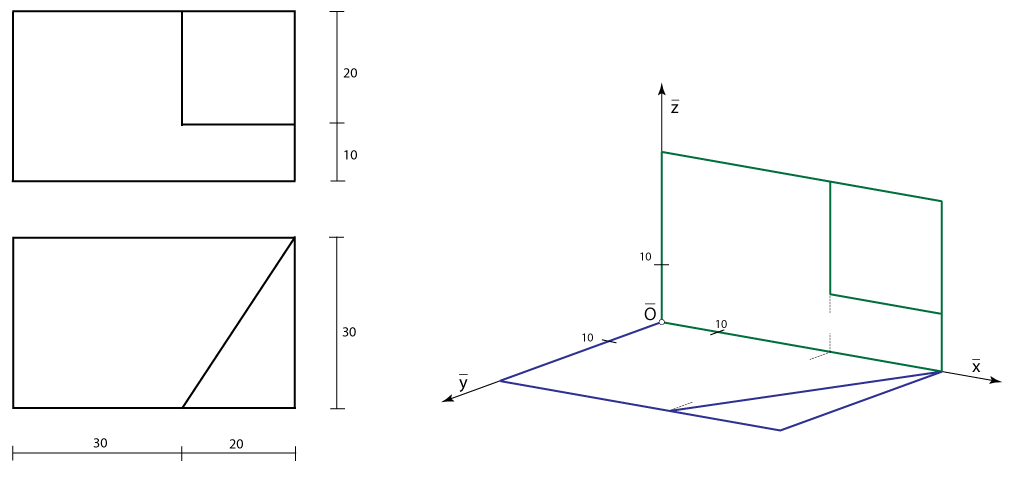

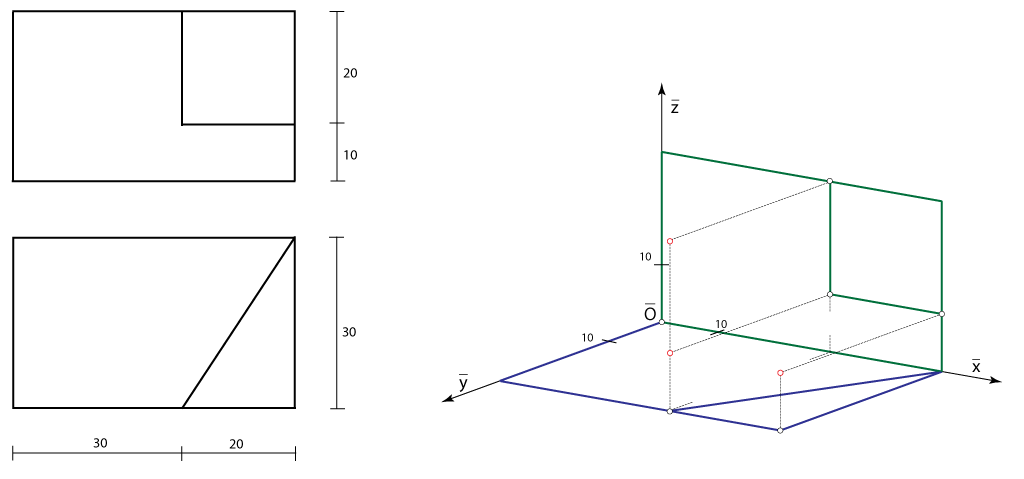

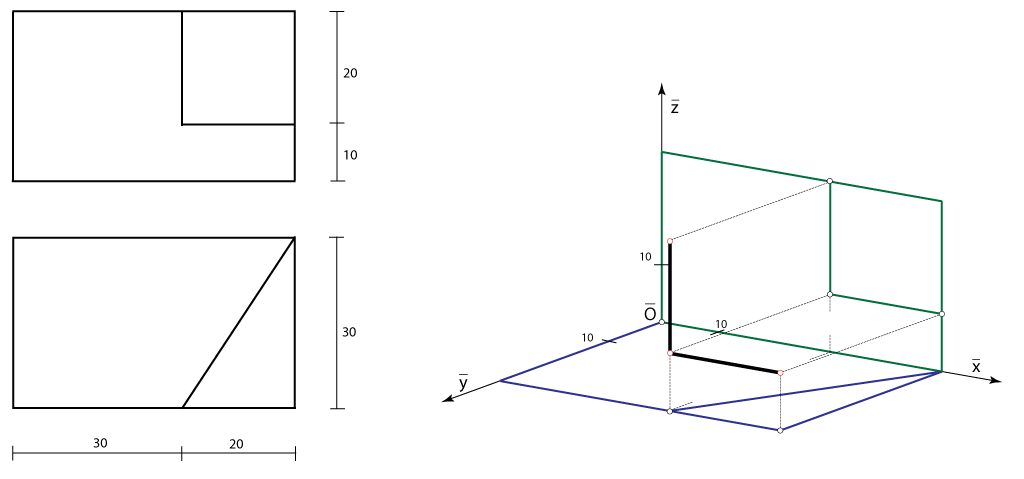

- Primjenjujući postupak konstrukcije aksonometrijske slike točke, konstruiramo projekcije prednje i gornje strane objekta

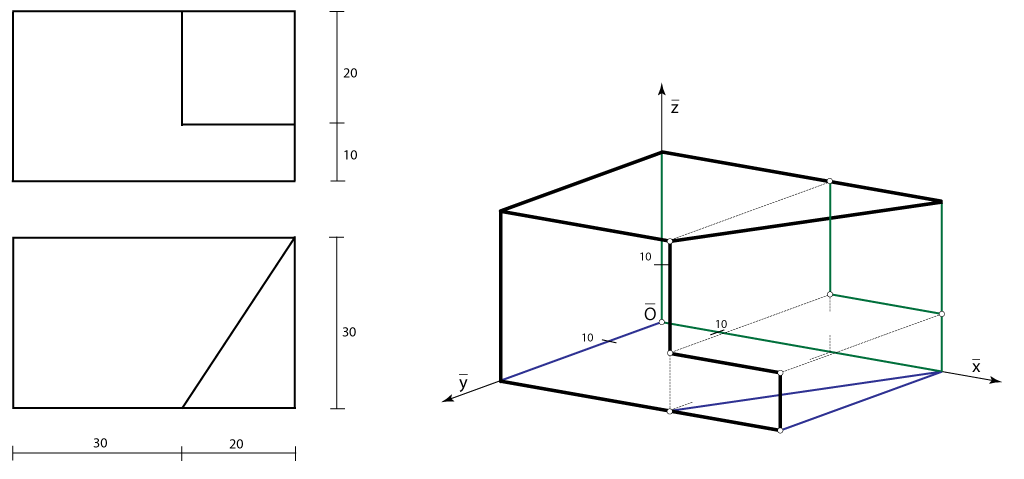

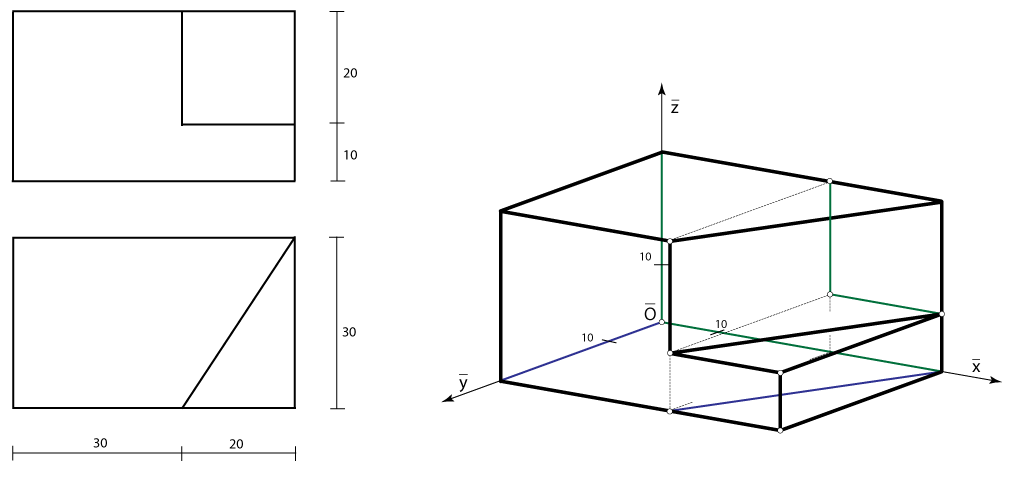

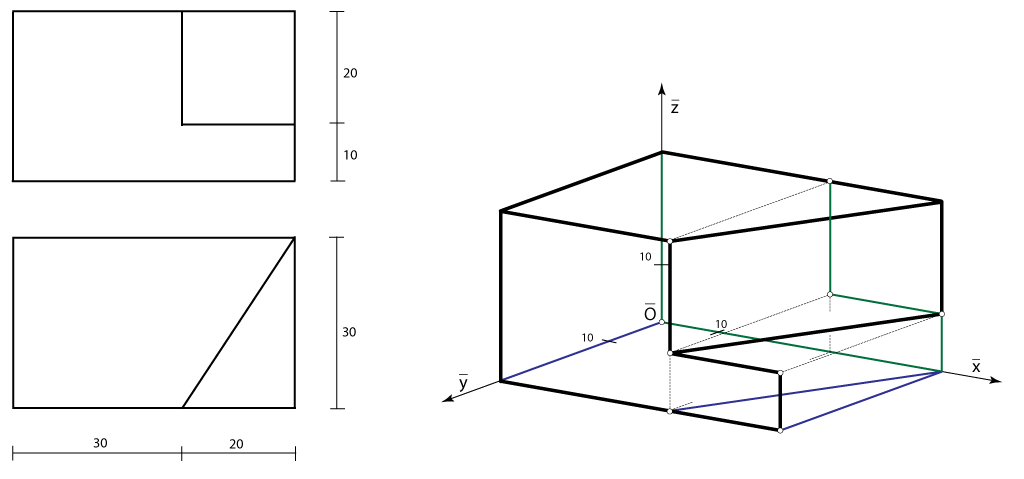

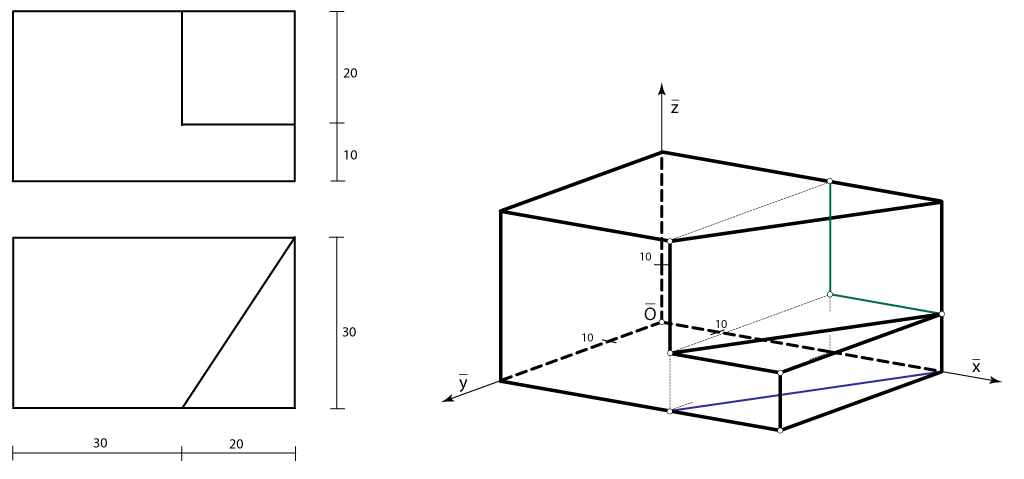

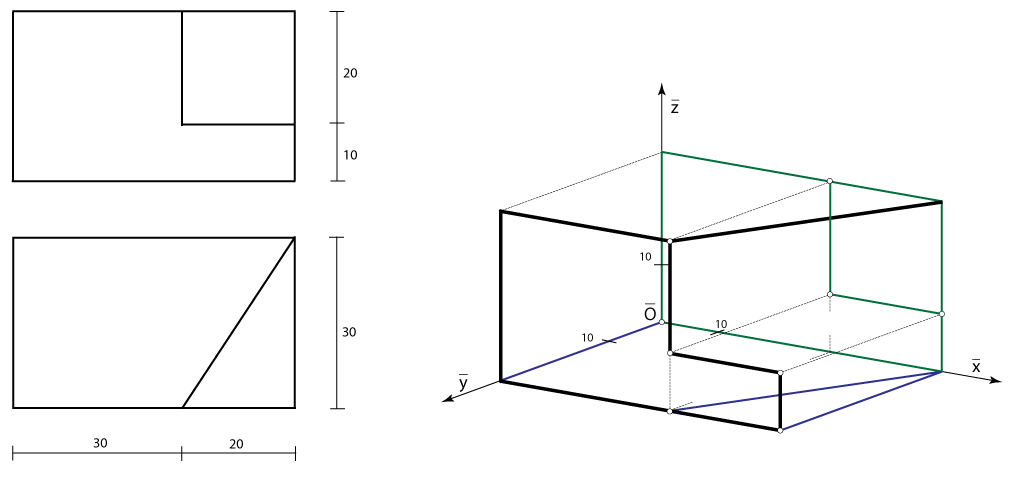

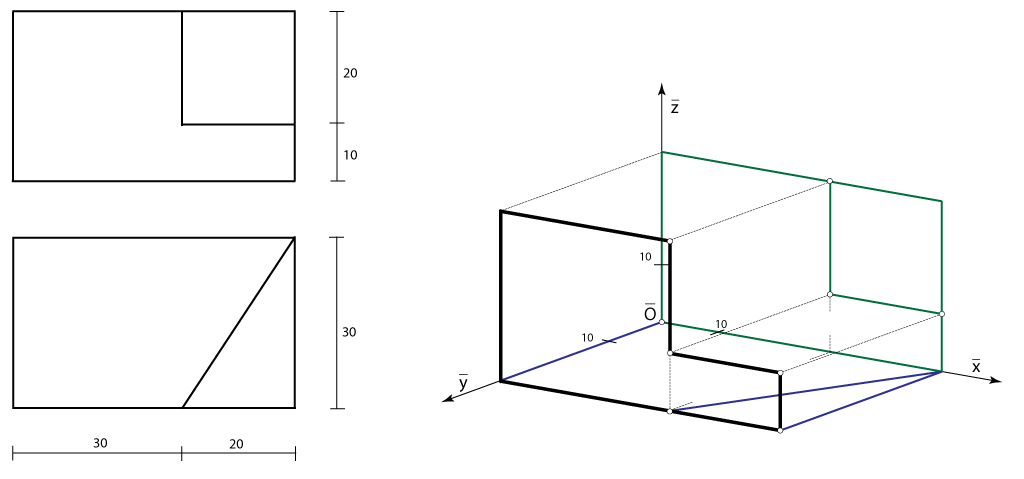

- Iscrtamo sve bridove objekta. Oni bridovi koji su zaklonjeni stranama tijela izvučeni su crtkanim linijama
