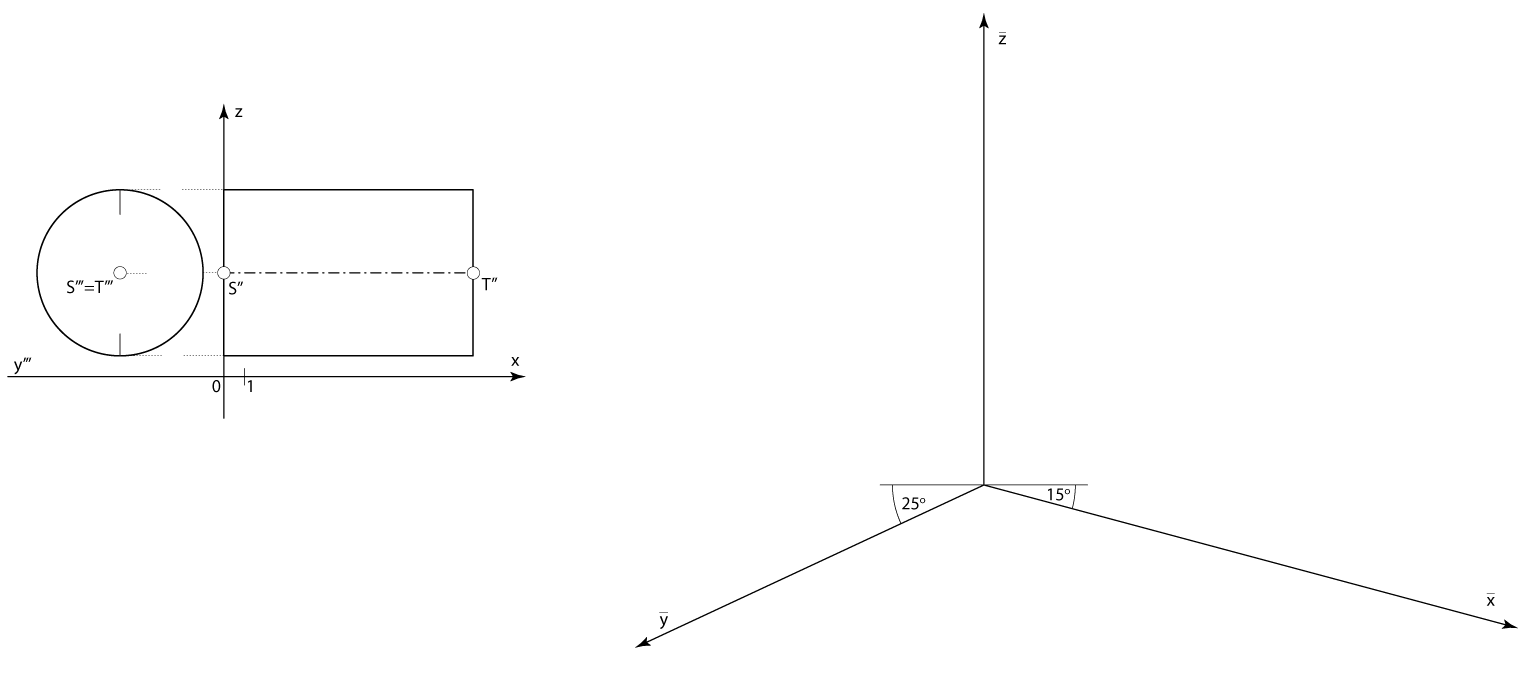

- Prema zadanim uvjetima, ucrtamo projekcije osi za pogled odozgo

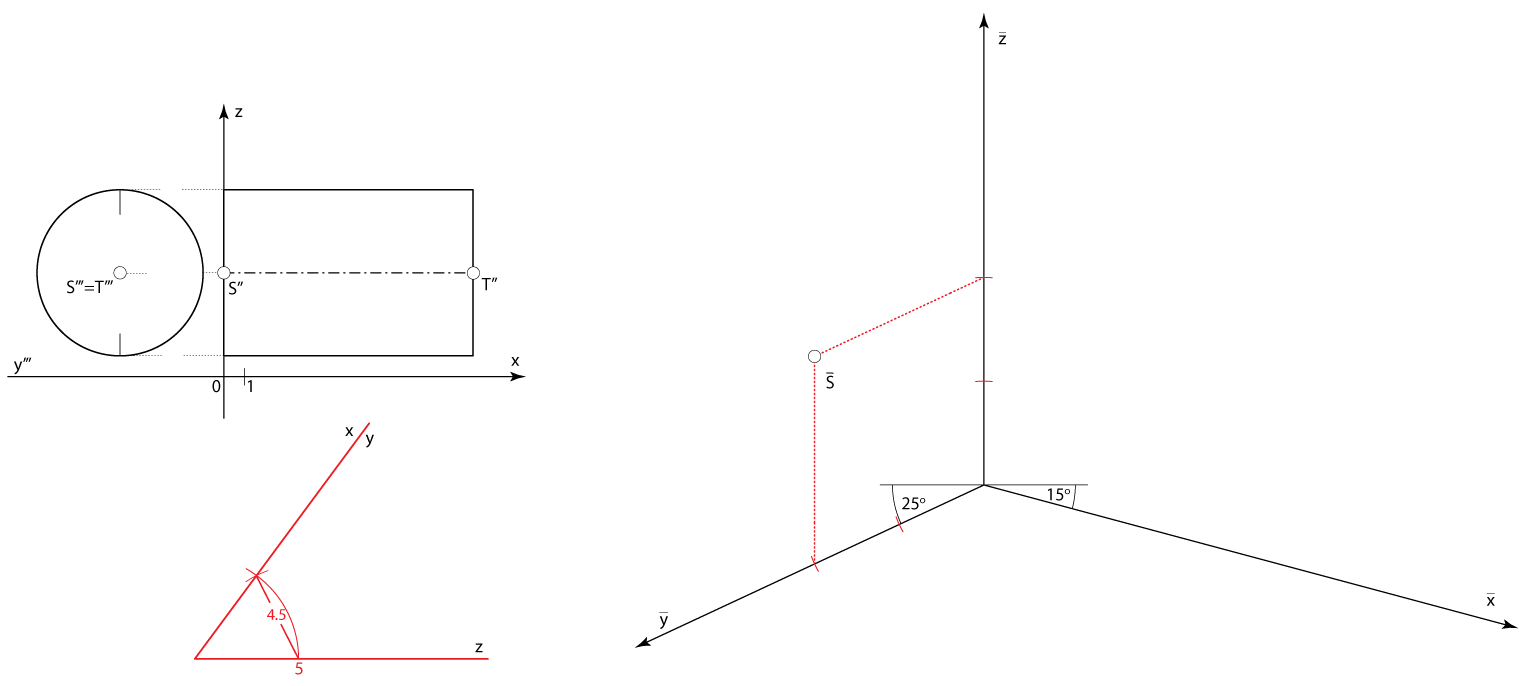

- Konstruiramo kut proporcionalnosti za prikrate na osima \(\small{x}\) i \(\small{y}\) te projekciju središta one osnovke valjka koja leži u \(\small{\Pi_3}\)

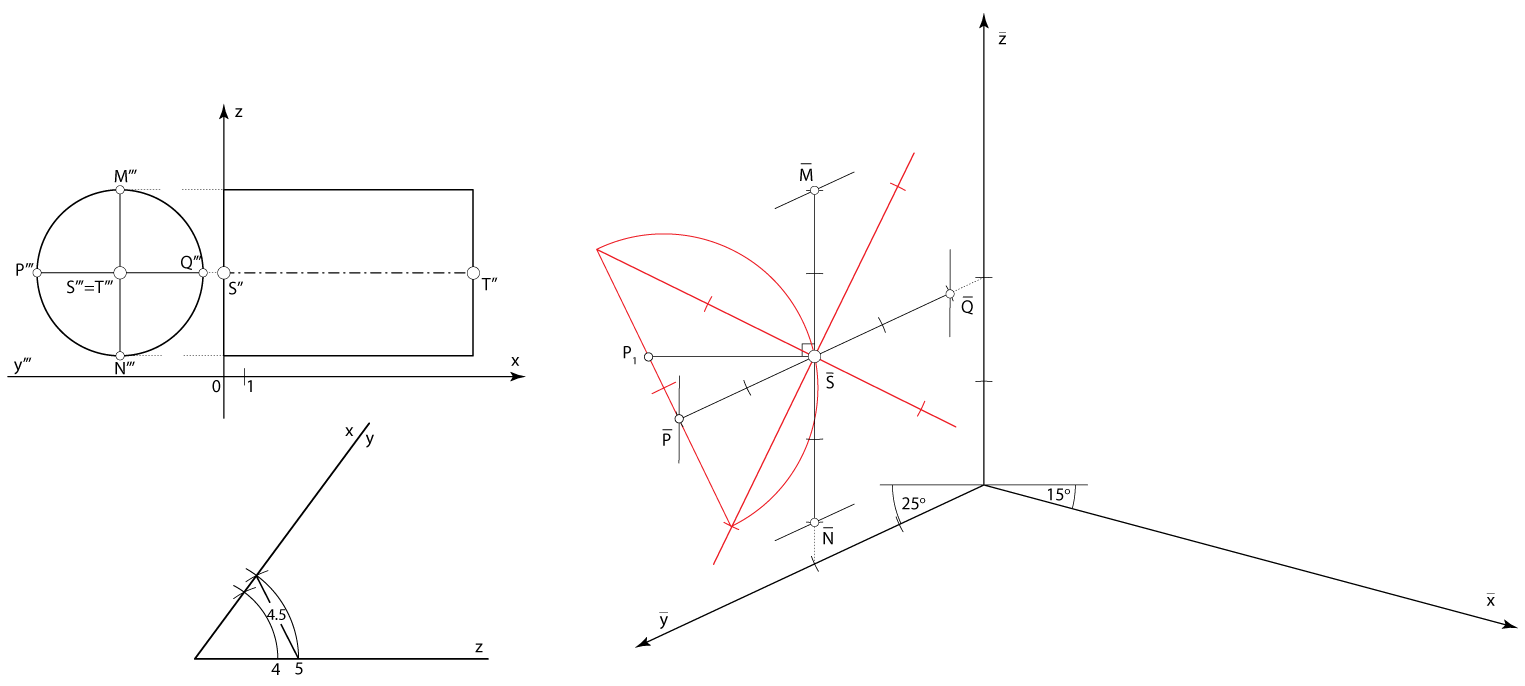

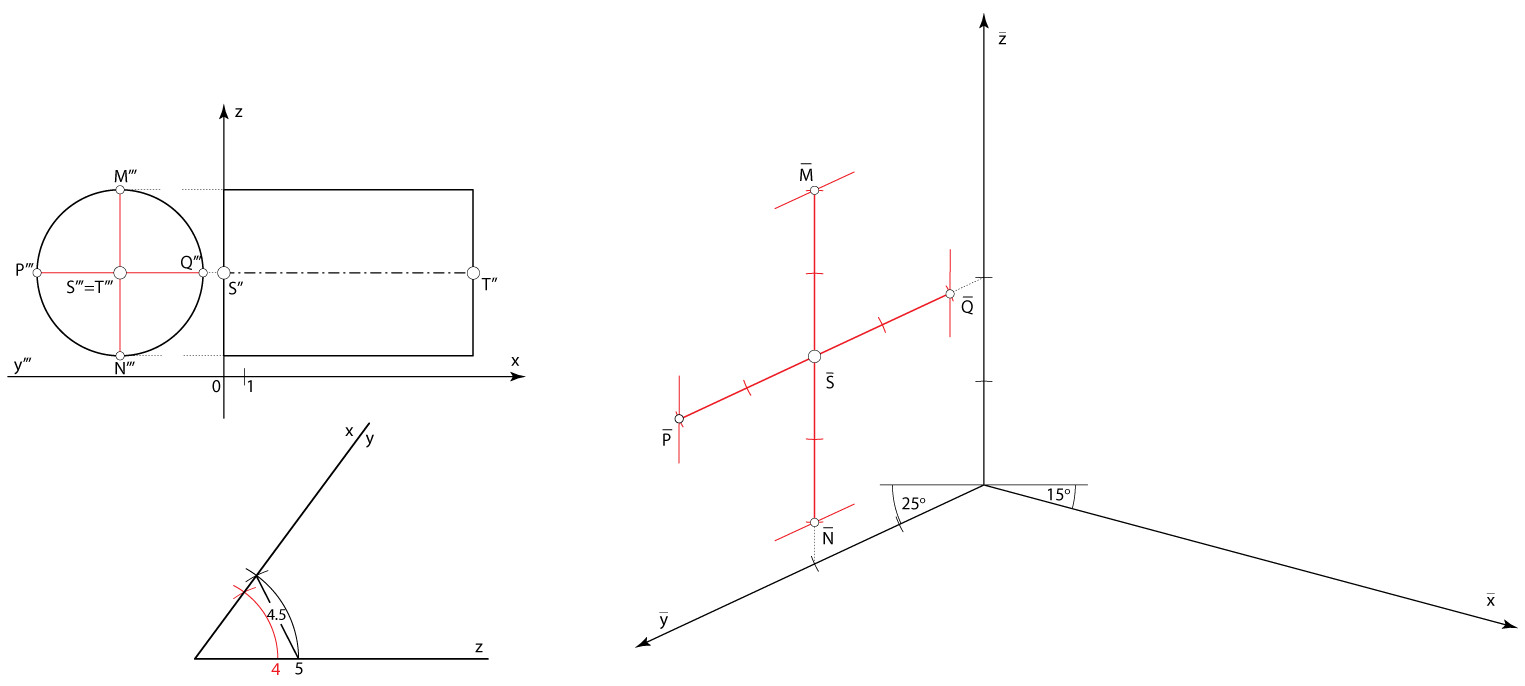

- Dužine \(\small{\overline{MN}\parallel z}\) i \(\small{\overline{PQ}\parallel y}\) su par konjugiranih promjera te osnovke. Konstruiramo njihove aksonometrijske slike

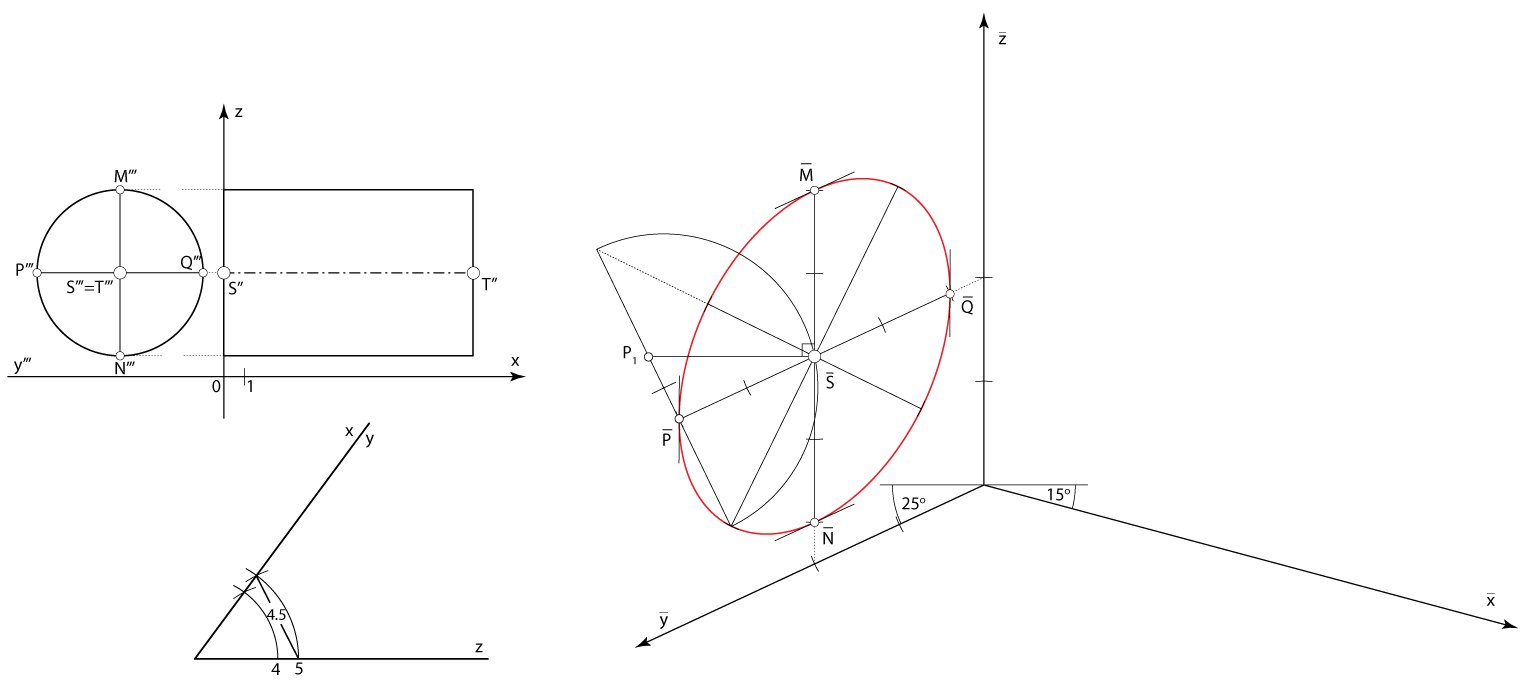

- Pomoću Rytzove konstrukcije odredimo osi elipse koja je aksonometrijska slika osnovke u \(\small{\Pi_3}\) i nacrtamo njezinu projekciju

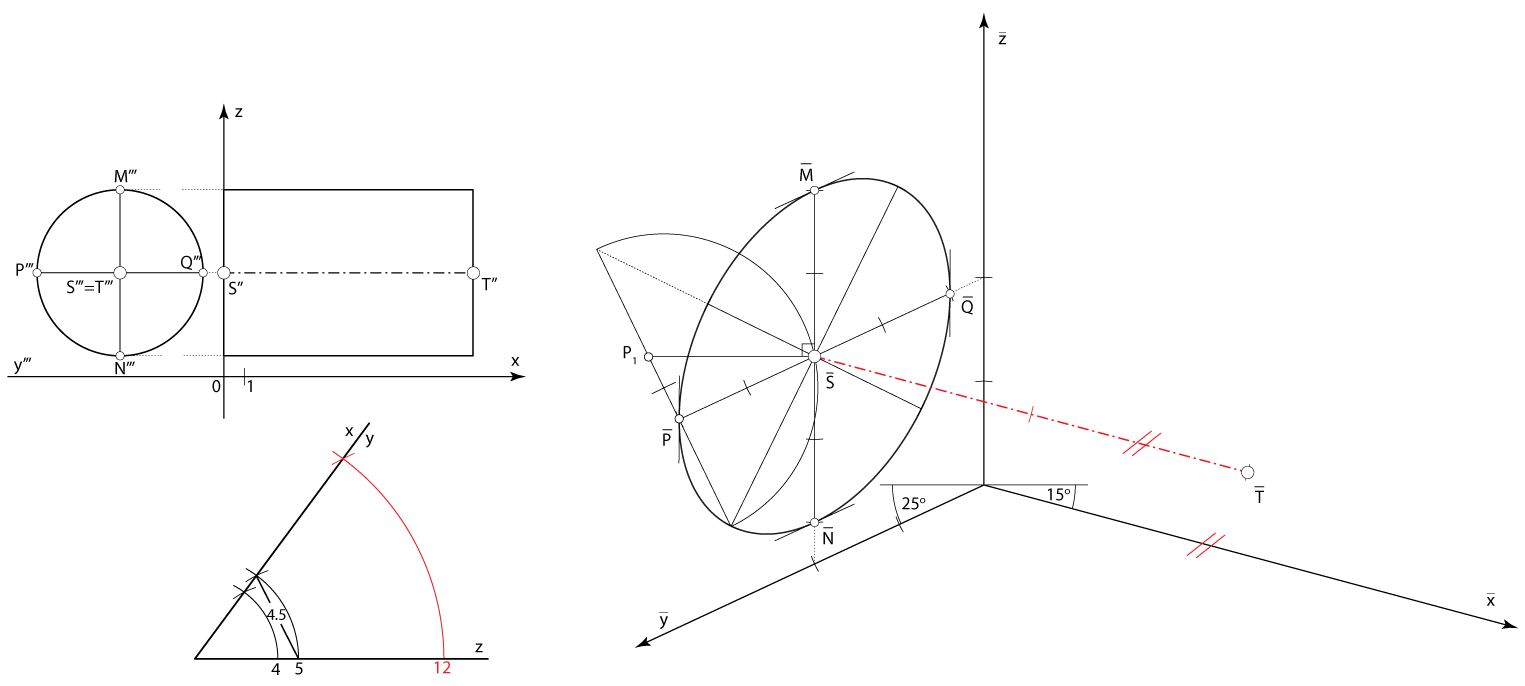

- Konstruiramo projekciju središta druge osnovke, točku \(\small{\overline{T}}\)

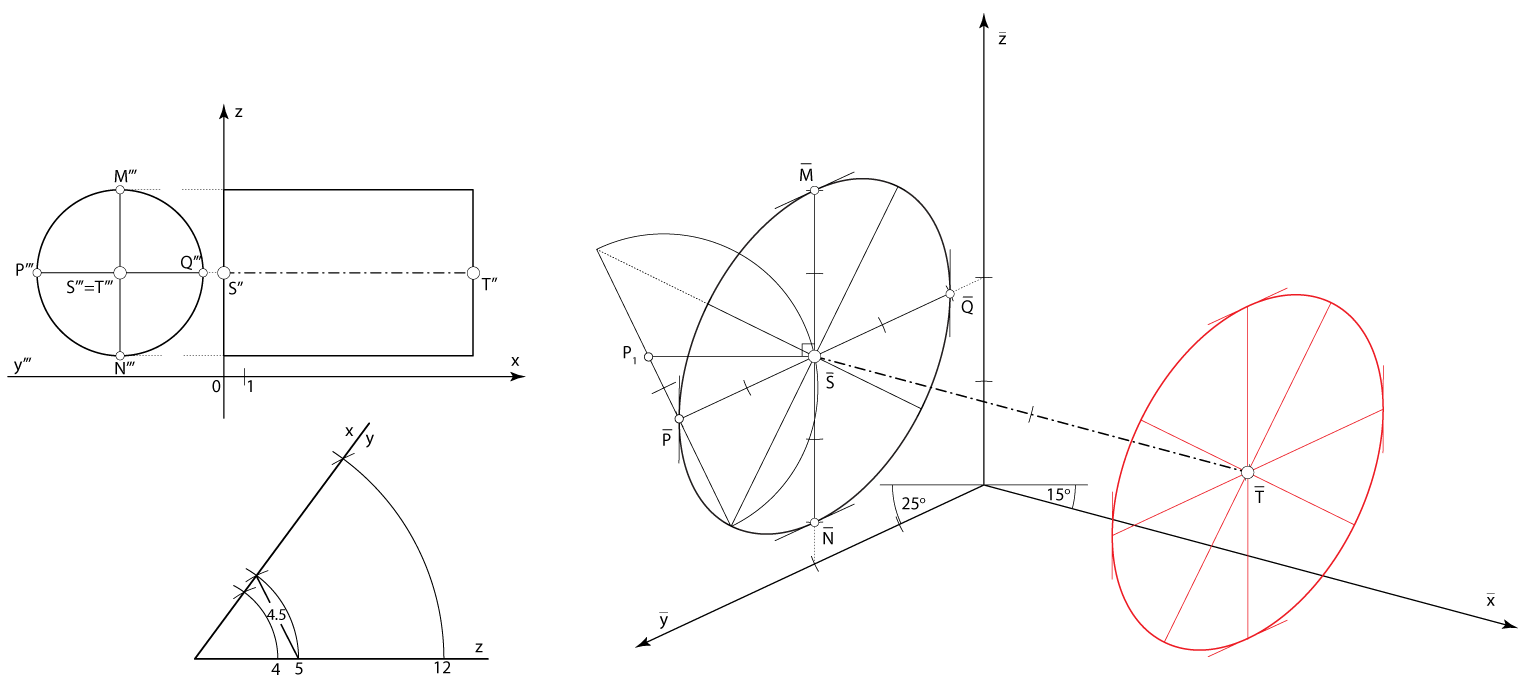

- Pomoću translacije konstruiramo projekciju druge osnovke

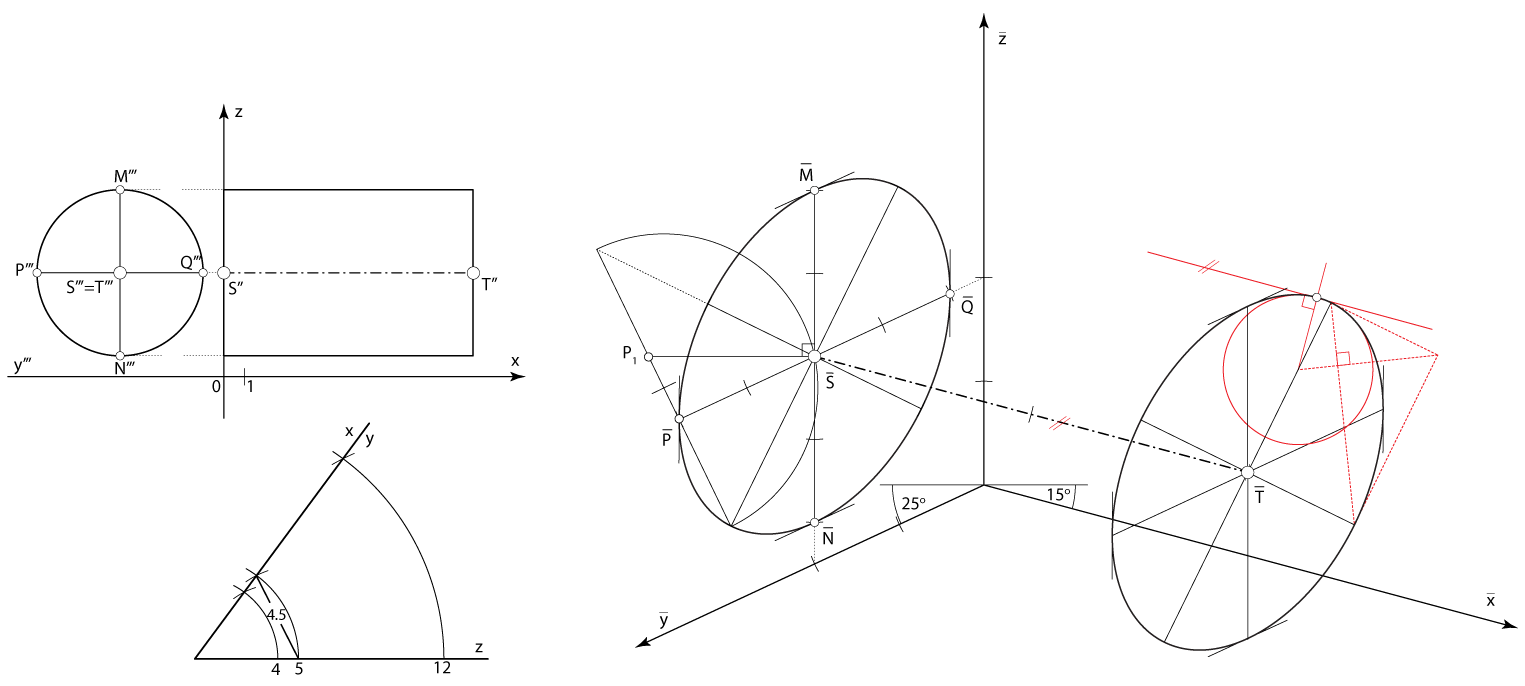

- Nožišta konturnih izvodnica odredimo približno - kao dirališta tangenata koje su paralelne s osi valjka, a dodiruju hiperoskulacijske kružnice projekcija osnovki

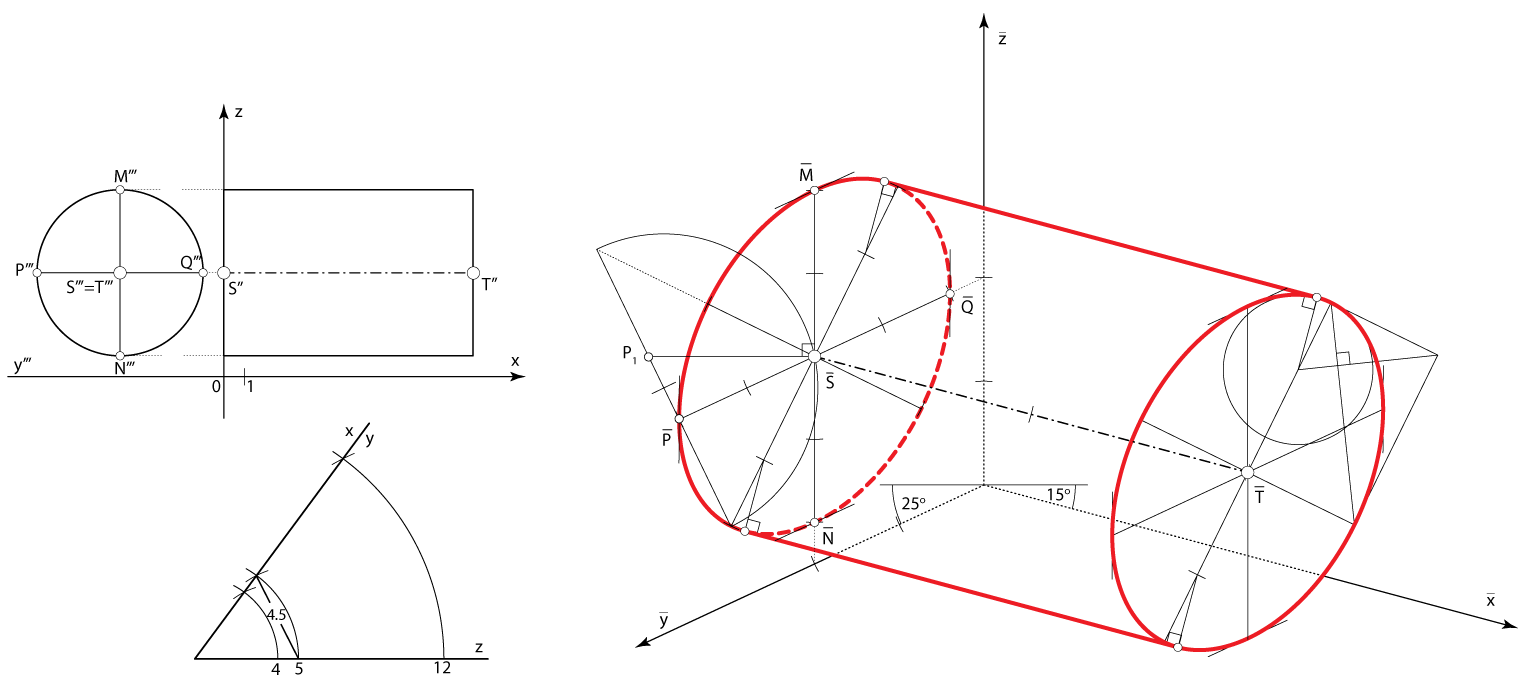

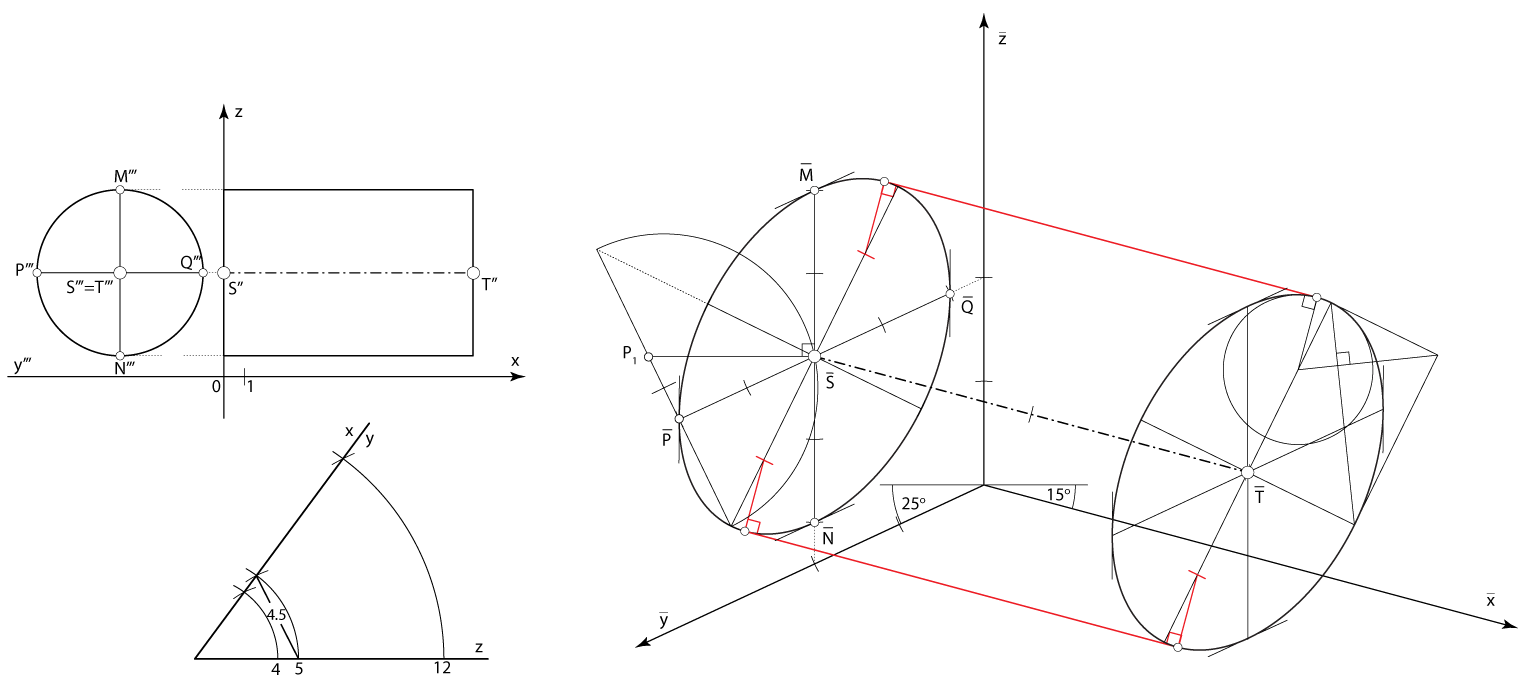

- Odredimo vidljivost osnovki i nacrtamo aksonometrijsku sliku valjka
Prezentacija 43
