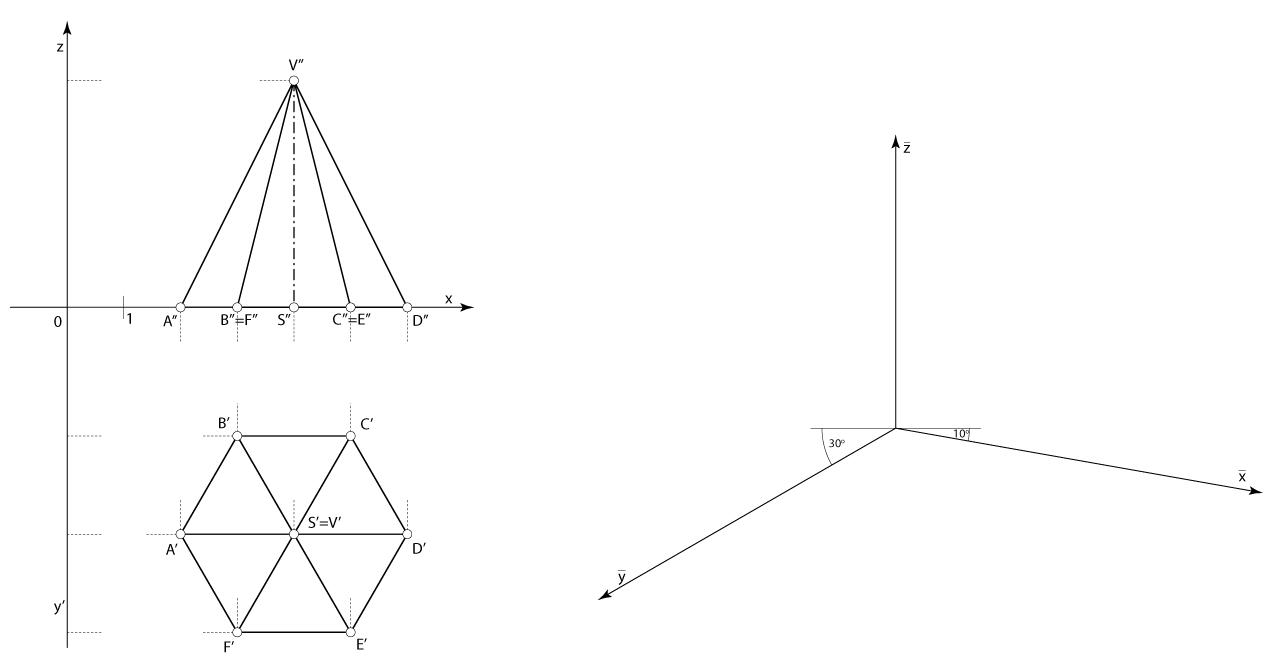

- Prema zadanim uvjetima, ucrtamo projekcije osi za pogled odozgo

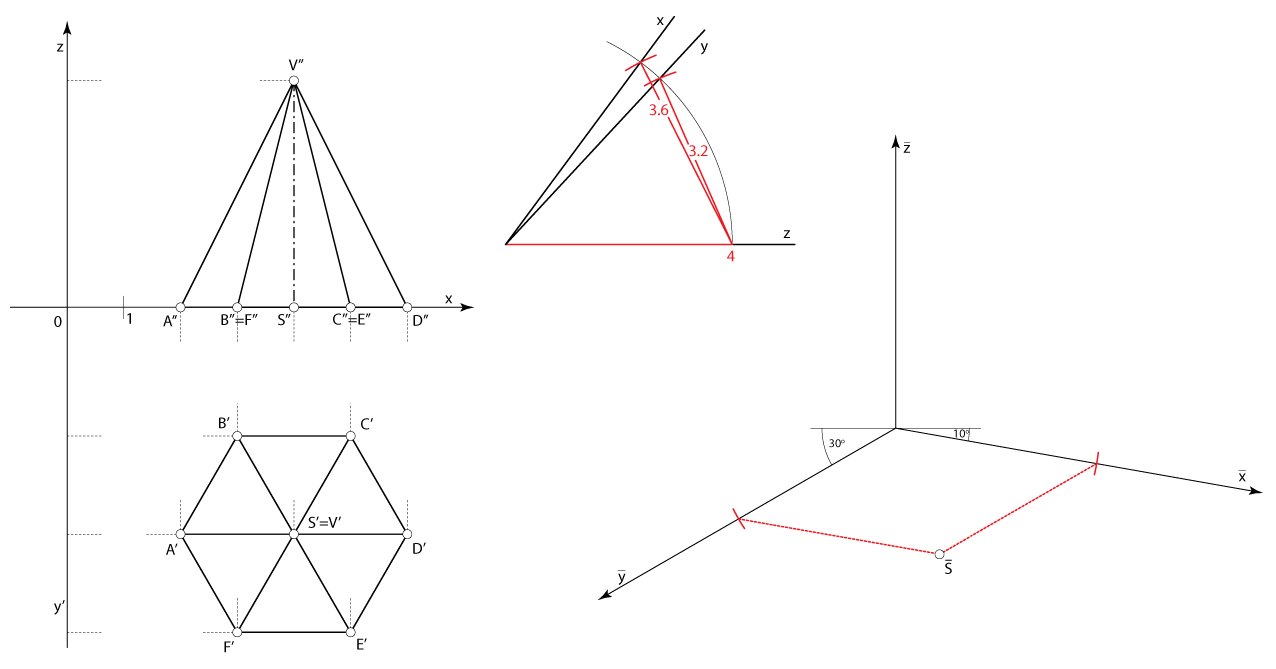

- Konstruiramo kutove proporcionalnosti i projekciju središta osnovke \(\small{S}\)
- Iz koordinata točaka \(\small{A}\) i \(\small{S}\) se vidi da je polumjer kružnice koja je opisana osnovki, a onda i njezina stranica, duljine 2

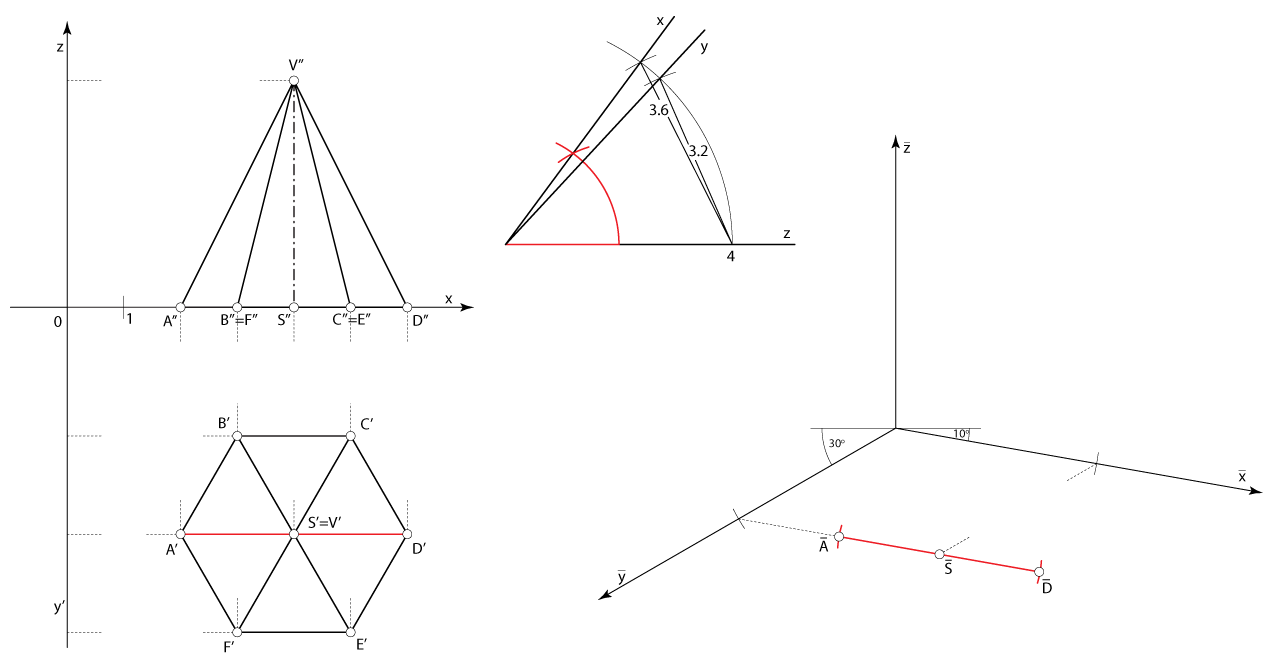

- Konstruiramo projekciju dijagonale \(\small{\overline{AD}}\) koja je paralelna s osi \(\small{x}\)

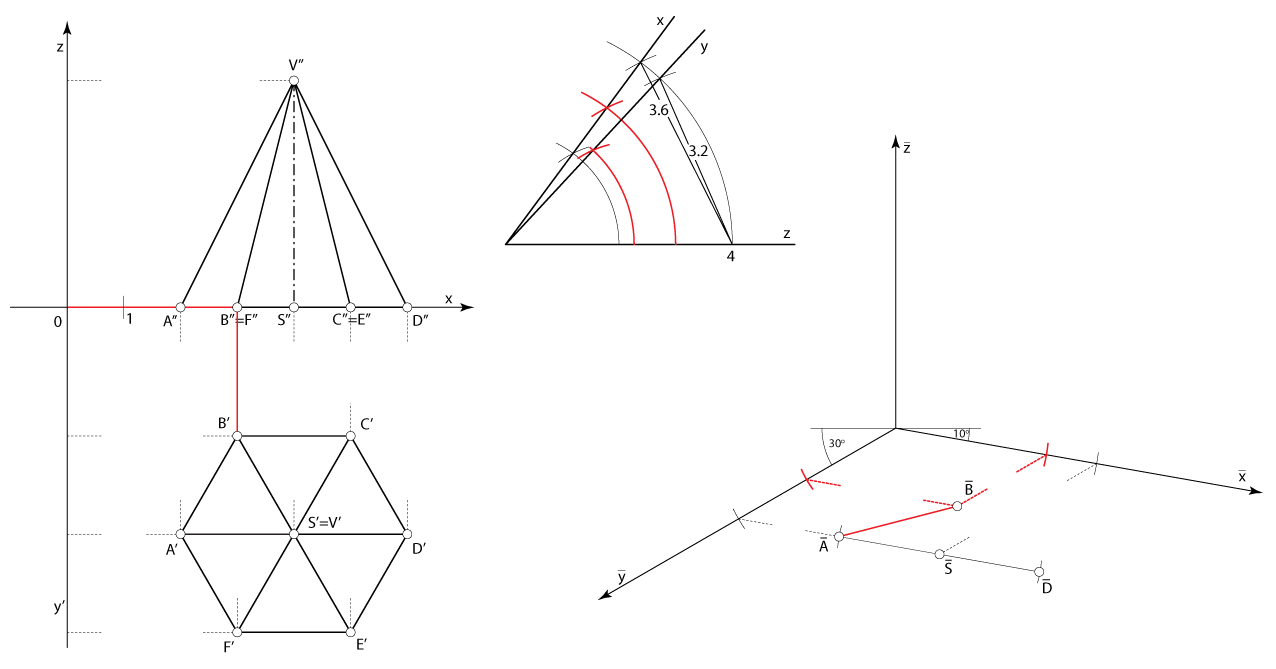

- Konstruiramo projekciju točke \(\small{B}\)

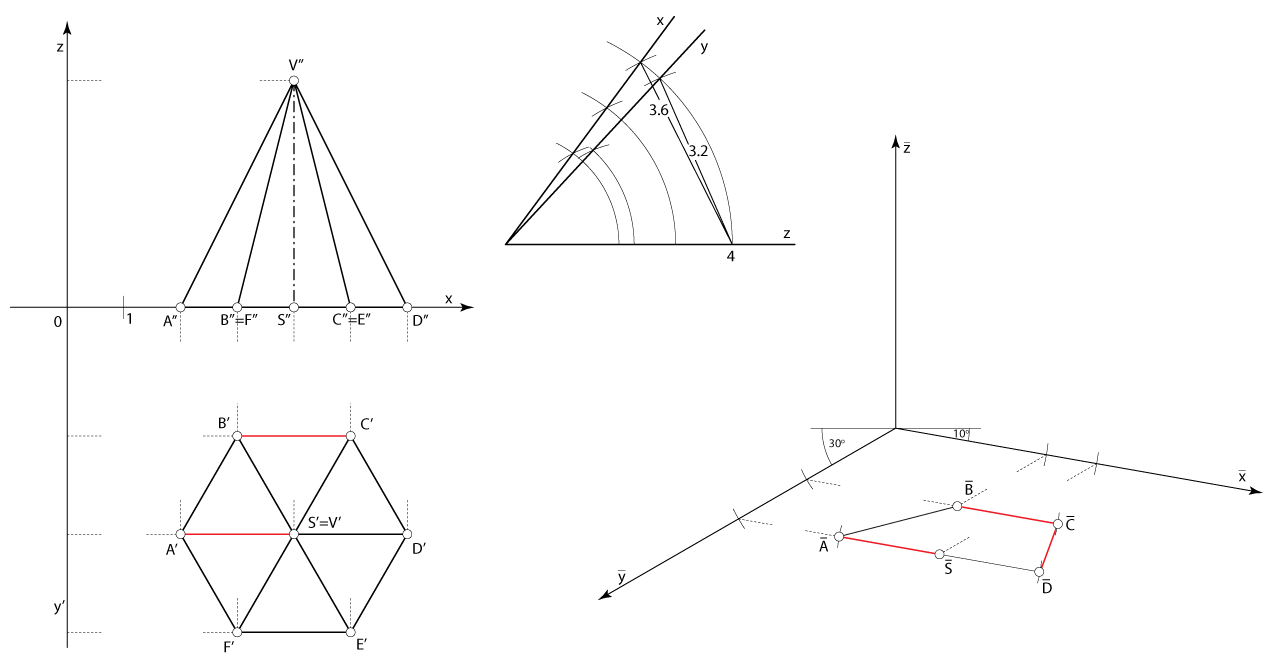

- Na temelju činjenice da su dužine \(\small{\overline{AS}}\) i \(\small{\overline{BC}}\) paralelne i sukladne konstruiramo projekciju točke \(\small{C}\)

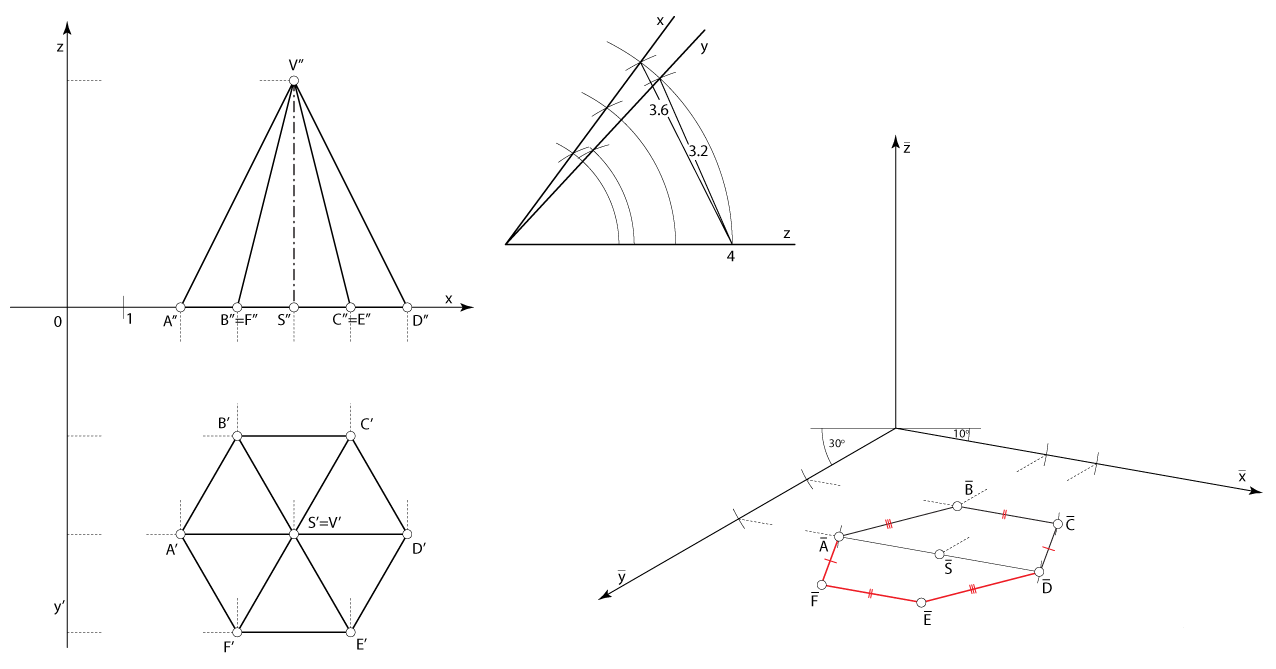

- Koristeći svojstva šesterokuta i paralelne projekcije, konstruiramo projekcije točaka \(\small{E}\) i \(\small{F}\)
- Konstruiramo projekciju vrha \(\small{V}\), nanošenjem visine od točke \(\small{\overline{S}}\) na paralelu s osi \(\small{z}\)

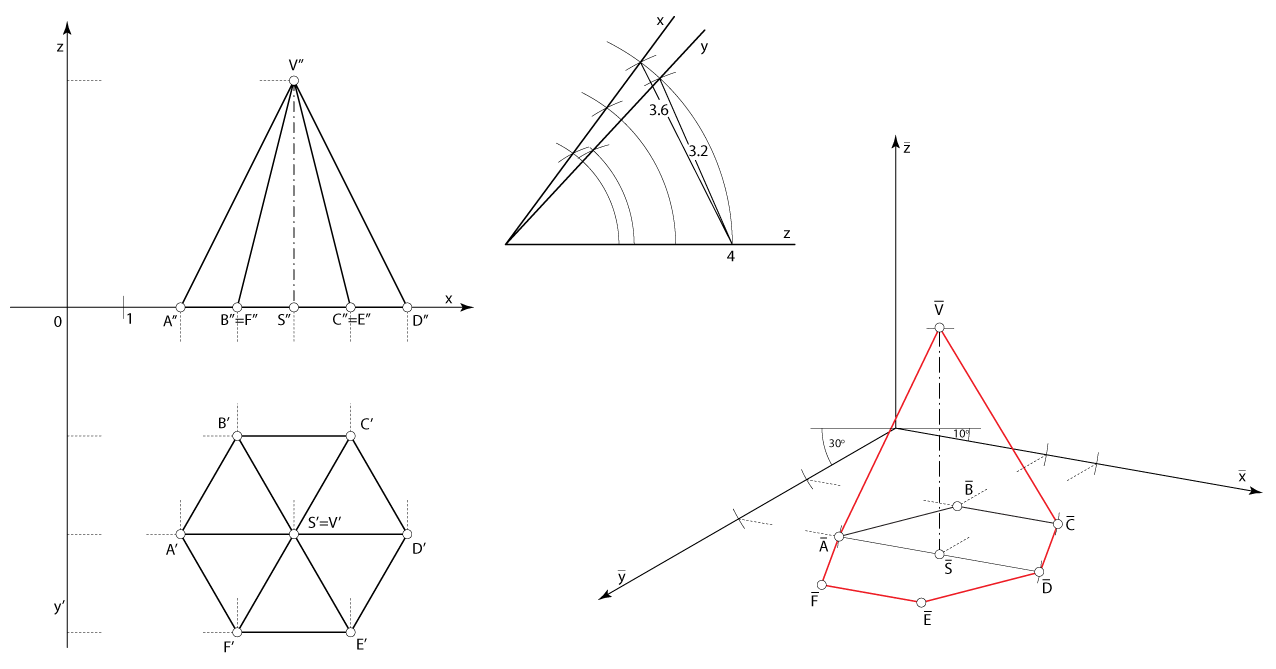

- Punom linijom iscrtamo konturne bridove piramide

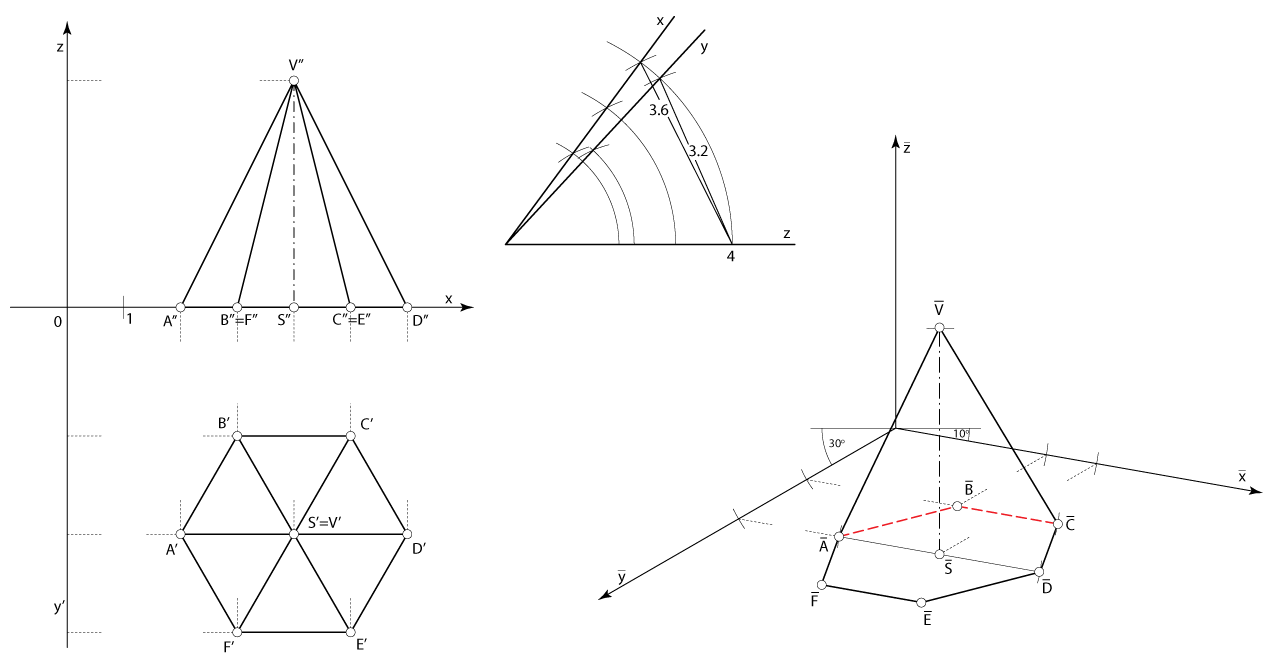

- Odredimo vidljivost preostalih bridova osnovke i iscrtamo ih na odgovarajući način

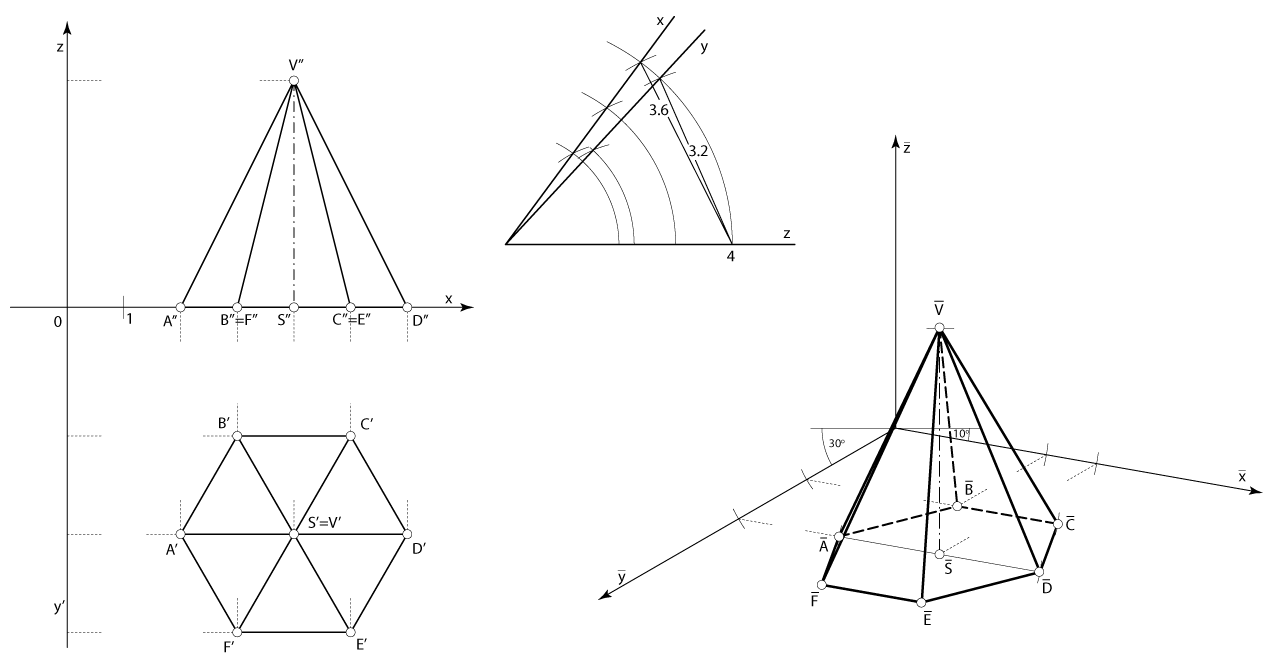

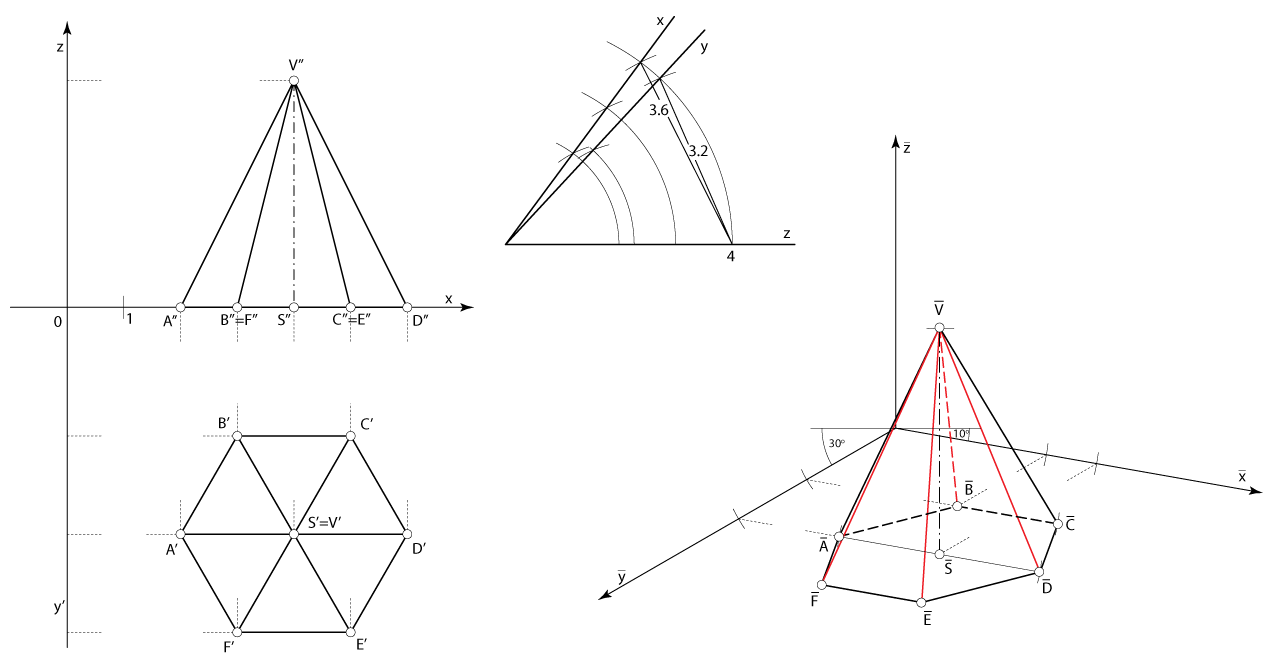

- Nacrtamo preostale pobočne bridove piramide, ističući njihovu vidljivost
