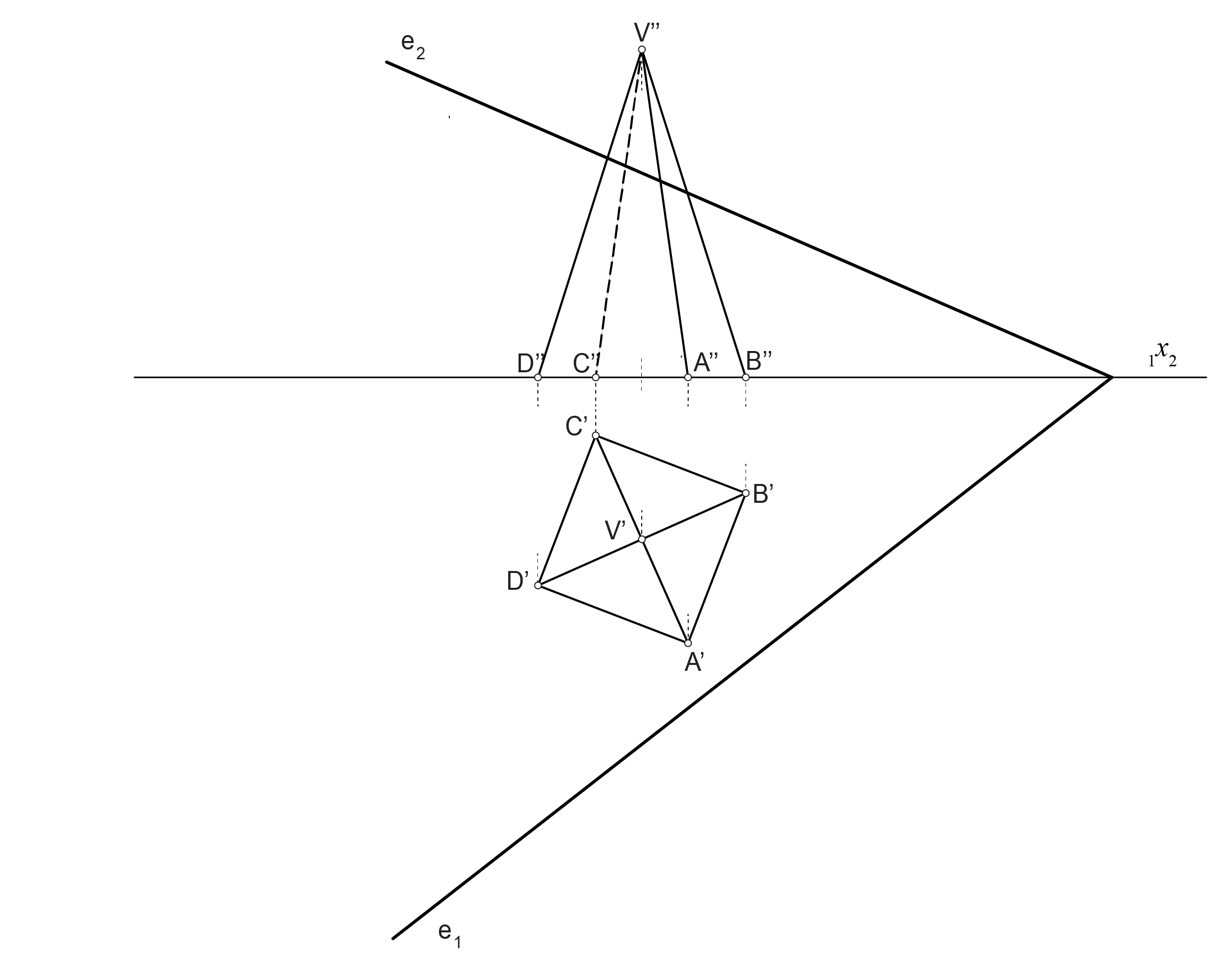

Zadatak 5: Odredite presjek zadane piramide ravninom \(\small\mathrm E\).
Prezentacija 30

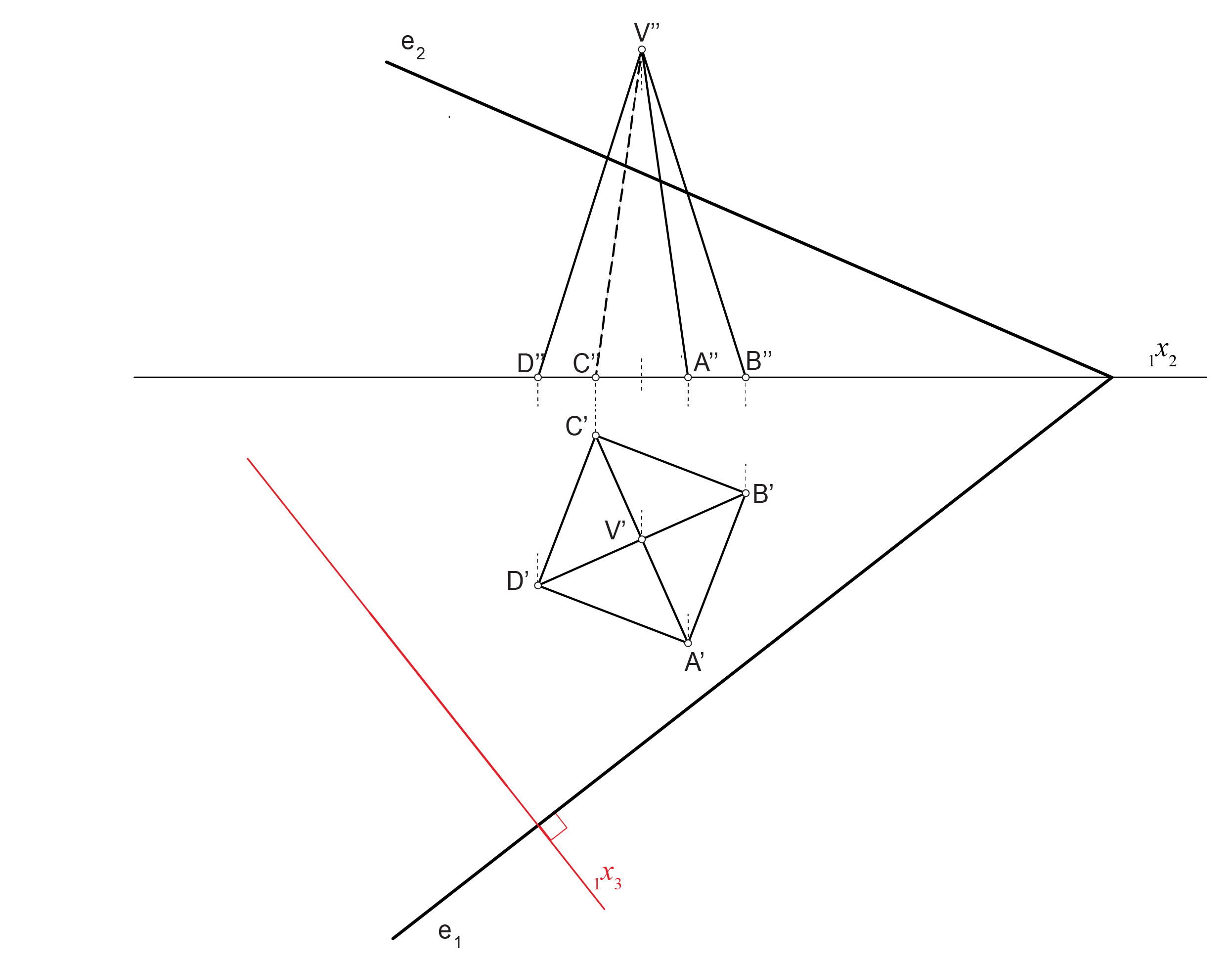

- Stranocrtnu ravninu \(\small \Pi_3\) postavimo okomito na ravnine \(\small\mathrm E\) i \(\small \Pi_1\)

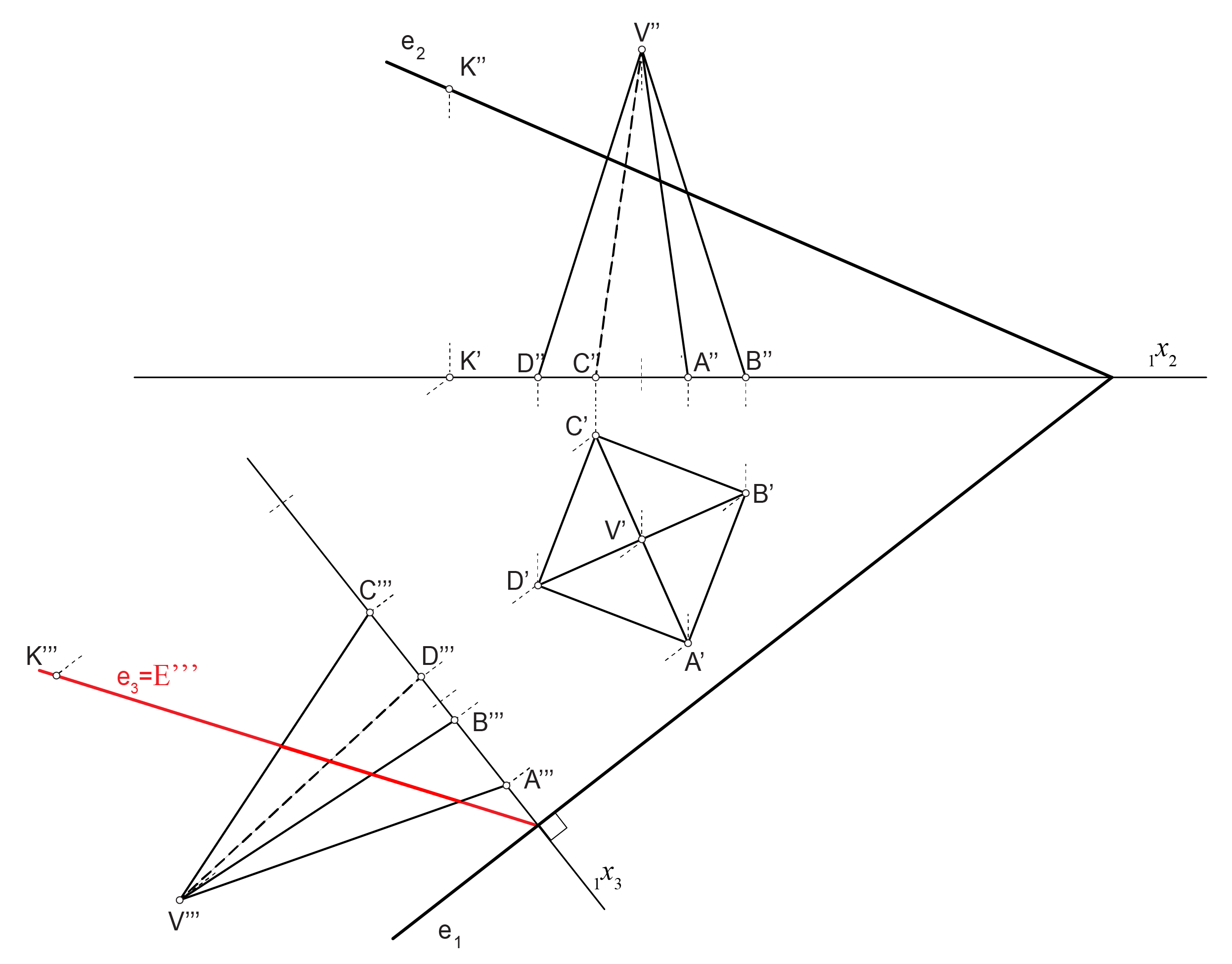

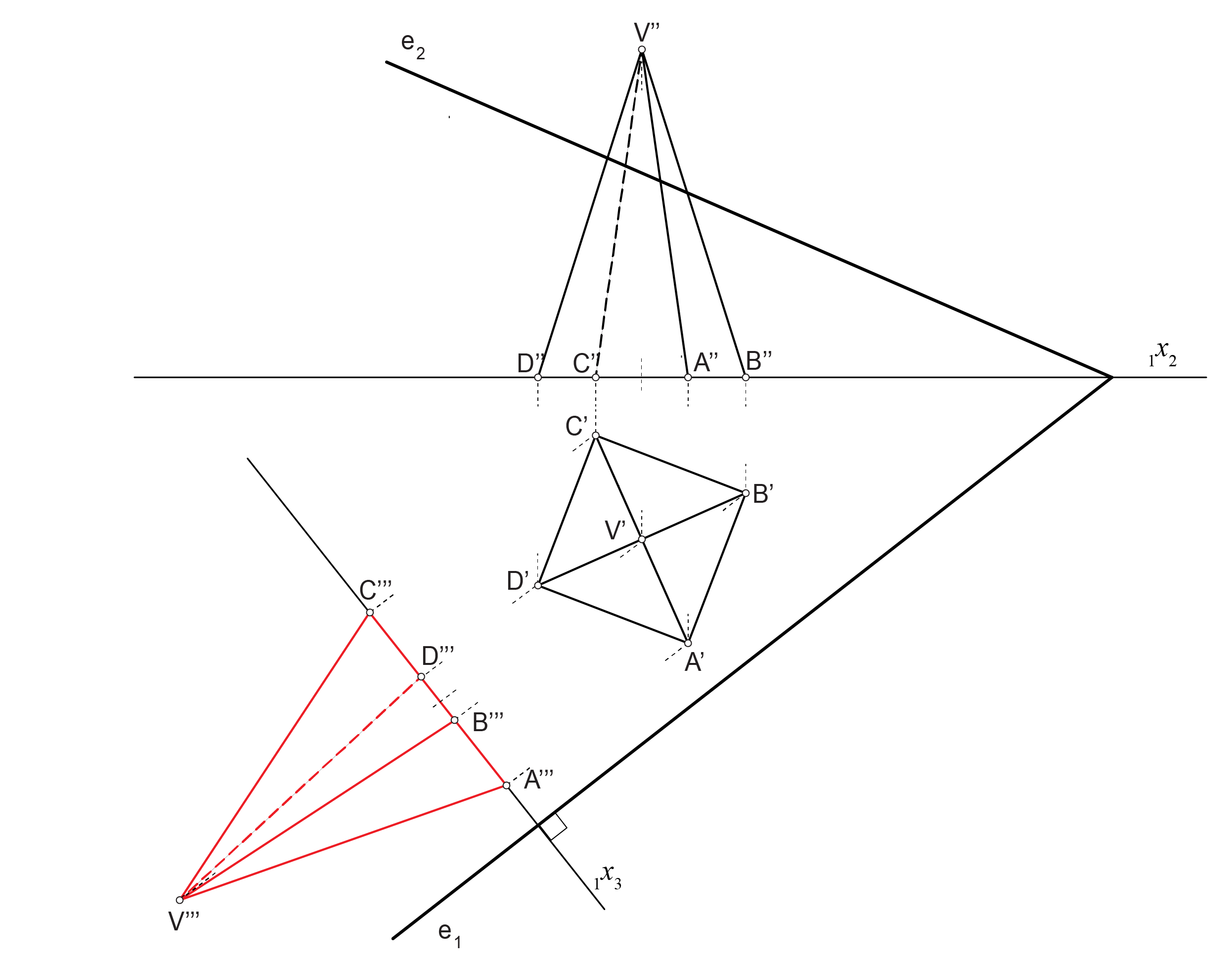

- Konstruiramo stranocrt piramide i stranocrtni trag \(\small e_3\)

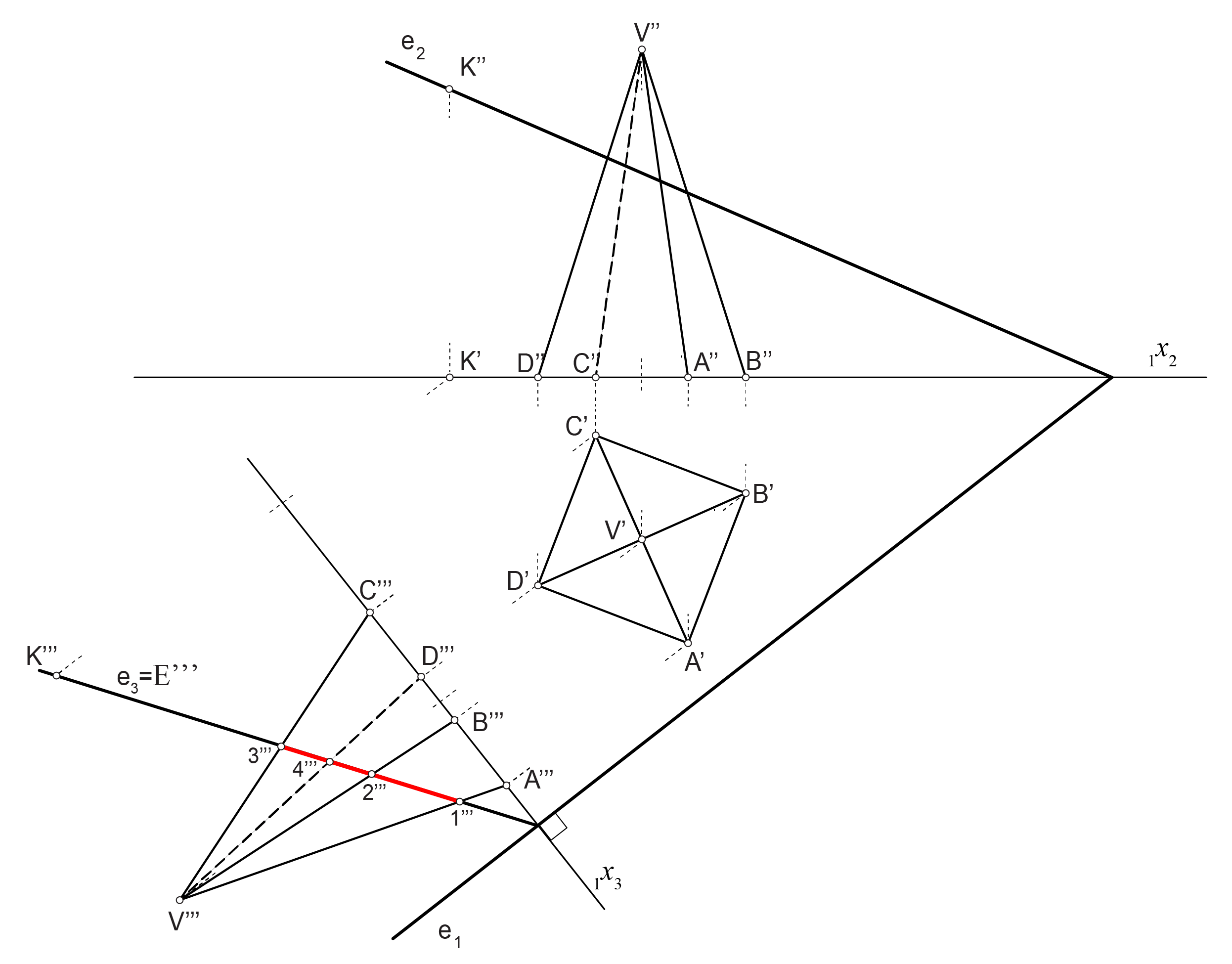

- Uočimo stranocrte onih točaka u kojima pobočni bridovi piramide probadaju ravninu \(\small\mathrm E\) (točke 1, 2, 3 i 4), te stranocrt presječnog mnogokuta

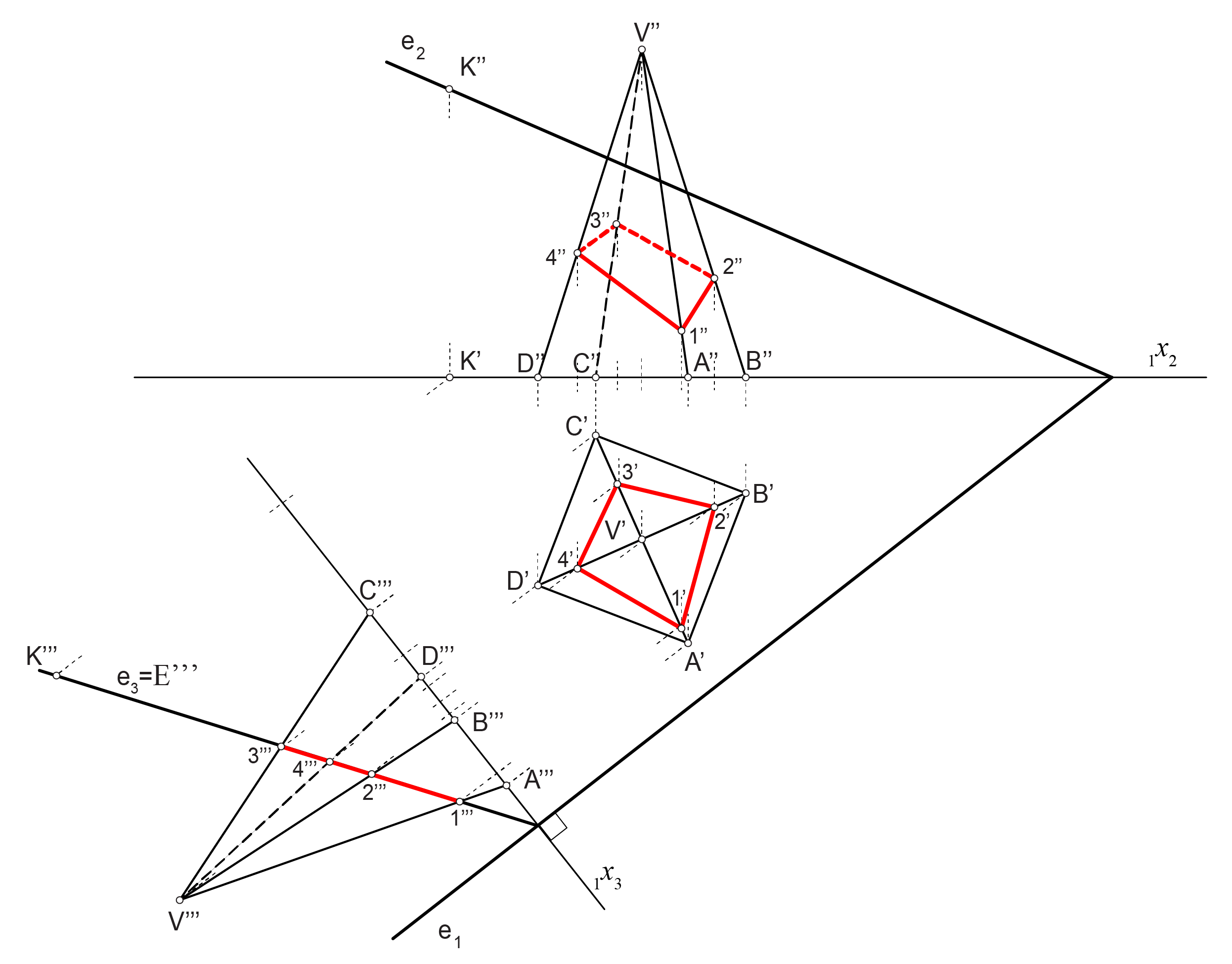

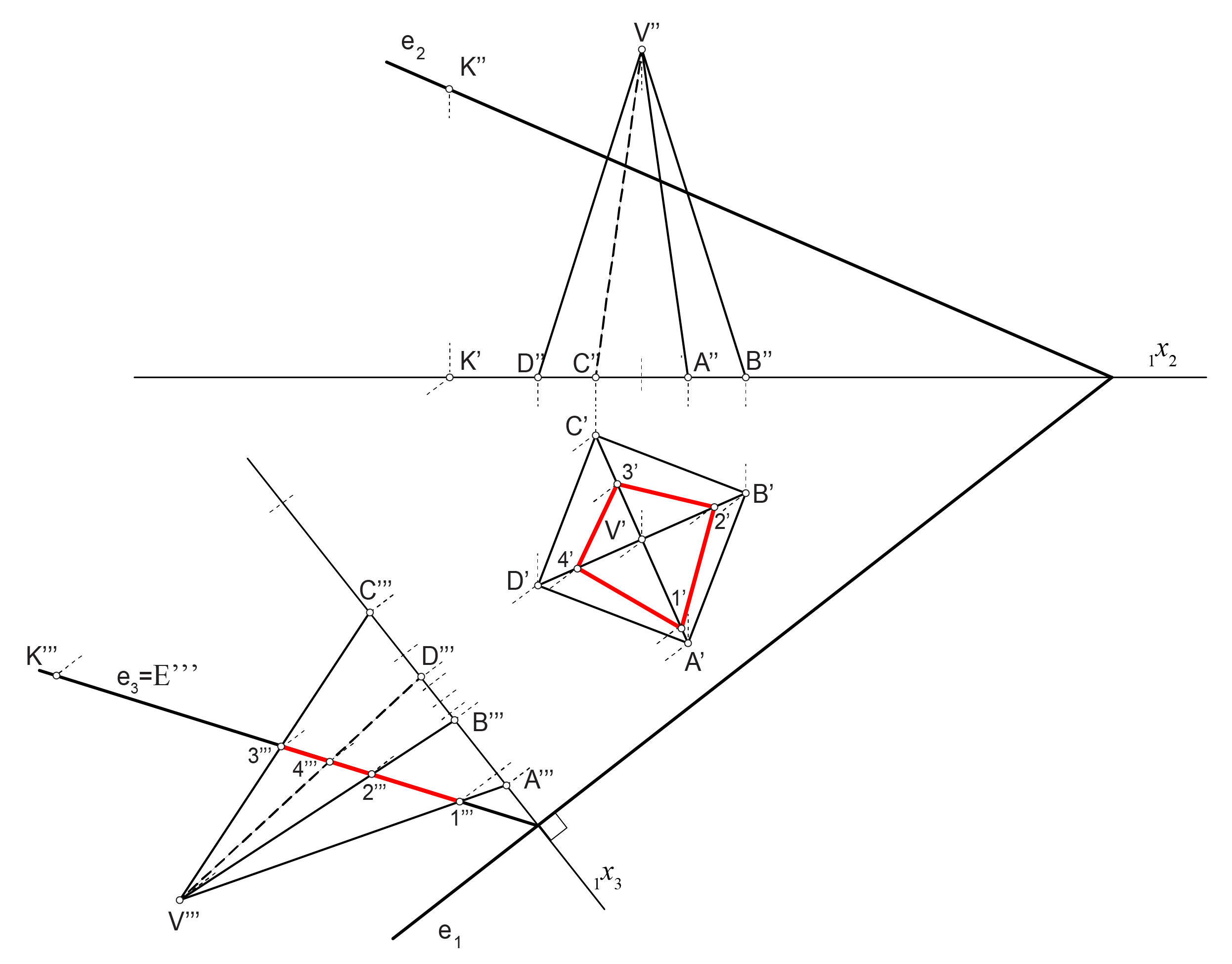

- Konstruiramo tlocrt i nacrt presječnog mnogokuta
