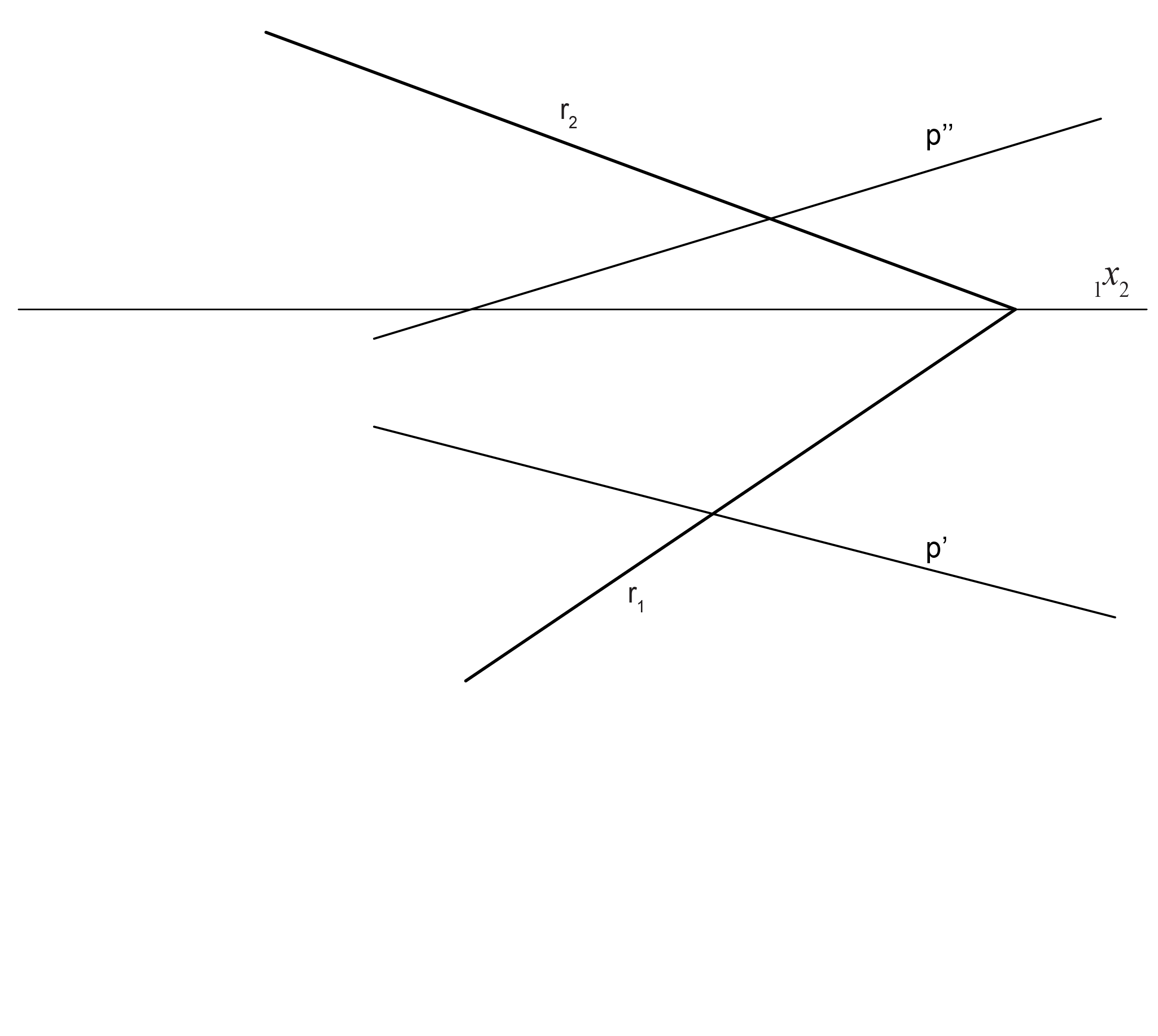

Zadatak 2: Zadana je ravnina \(\small\mathrm P\) svojim tragovima i pravac \(\small p\) svojim projekcijama. Odredite probodište \(\small P\) pravca \(\small p\) i ravnine \(\small\mathrm P\).
Prezentacija 27

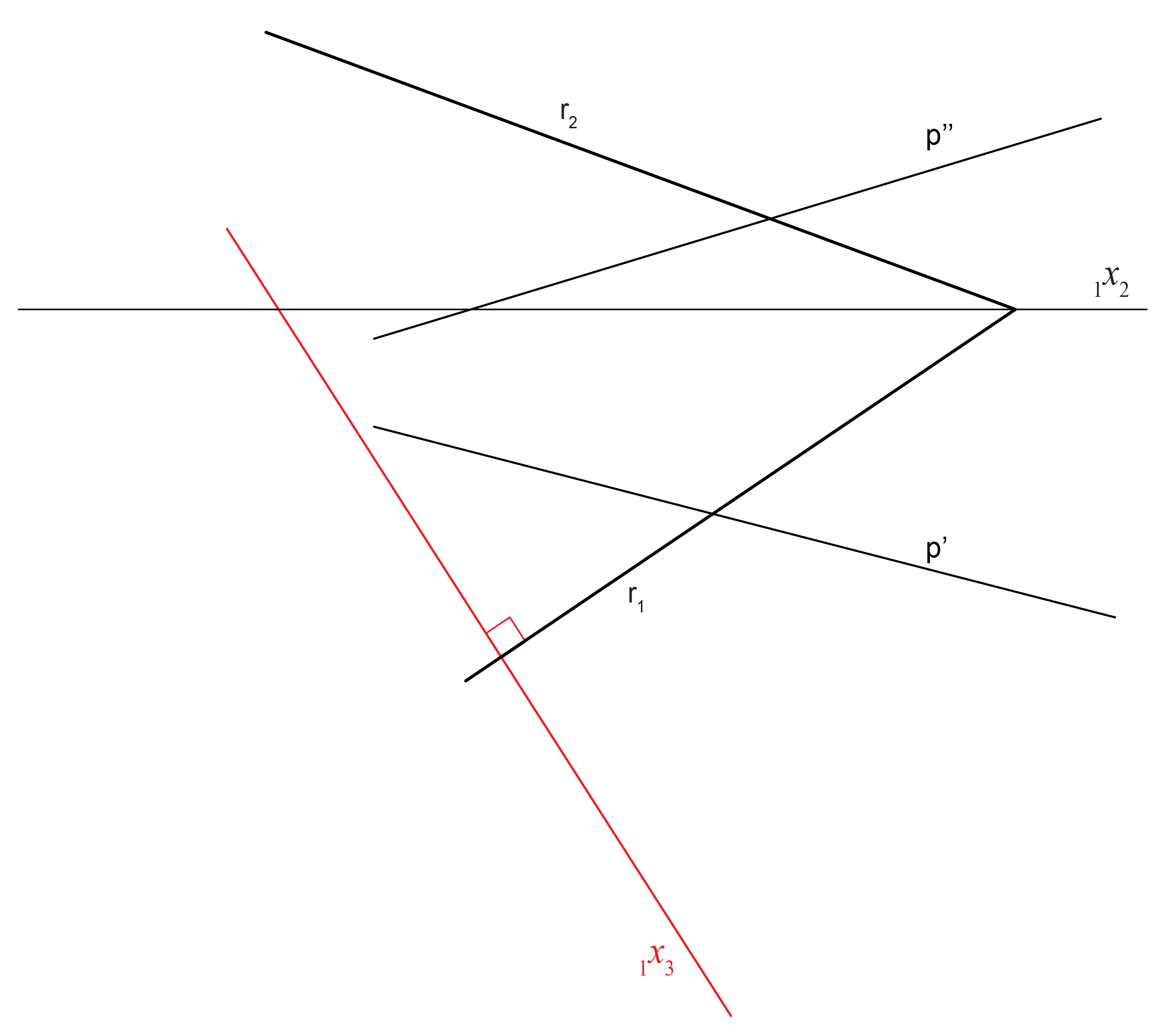

- Stranocrtnu ravninu postavljamo okomito na ravnine \(\small\mathrm P\) i \(\small \Pi_1\)

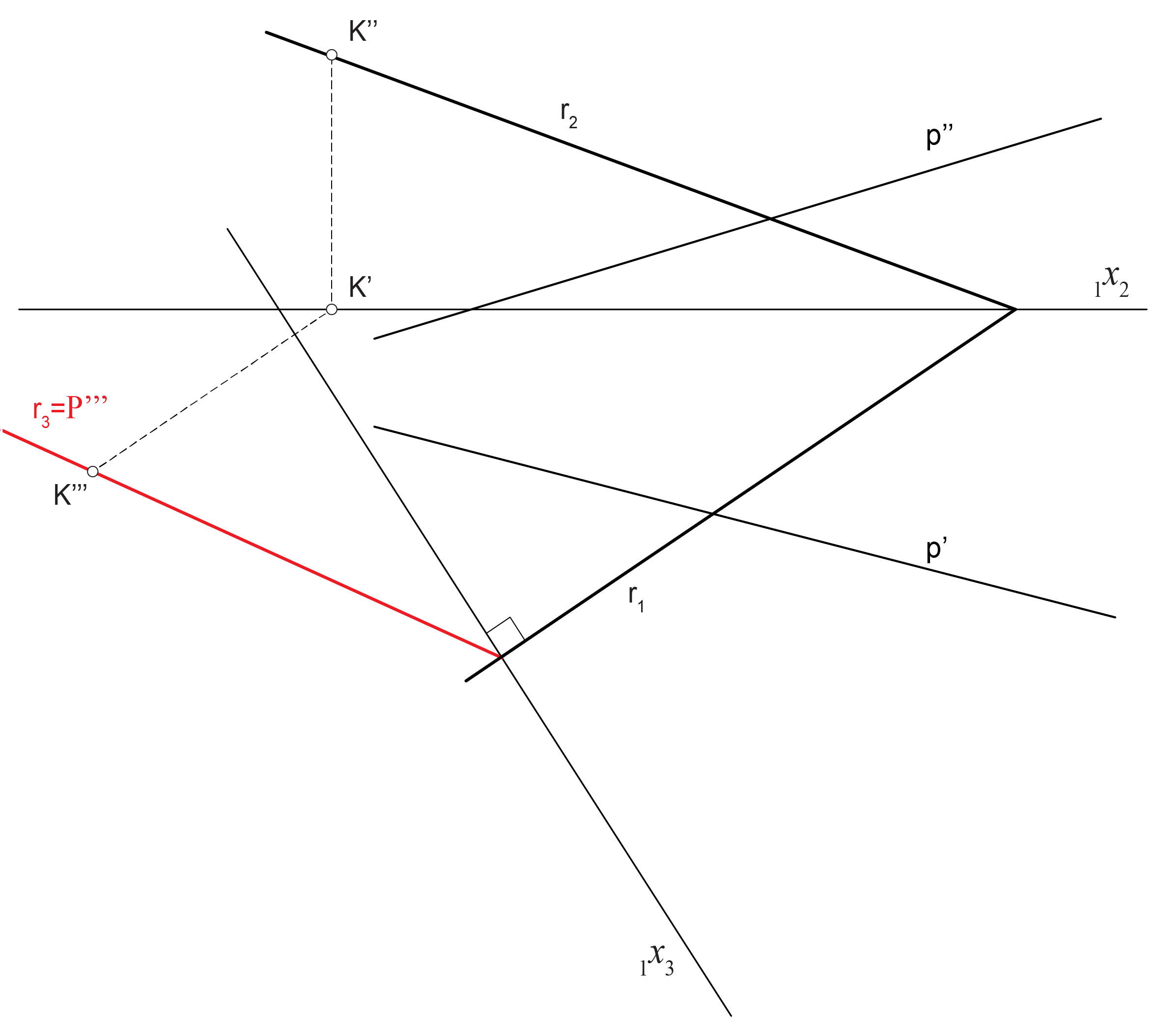

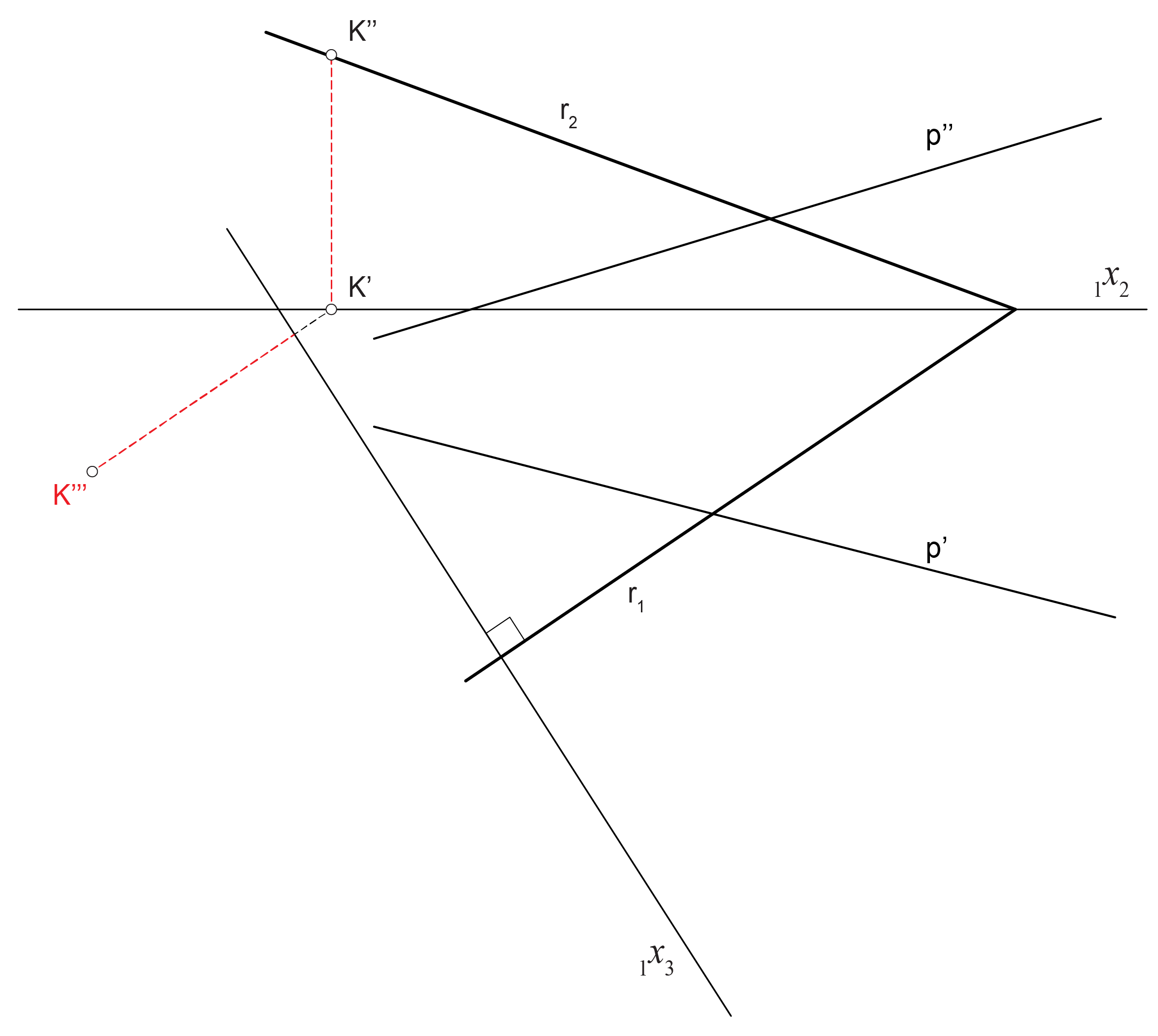

- Pomoću točke \(\small K\in r_2\) konstruiramo treći trag ravnine \(\small\mathrm P\), \(\small r_3=\mathrm P'''\)

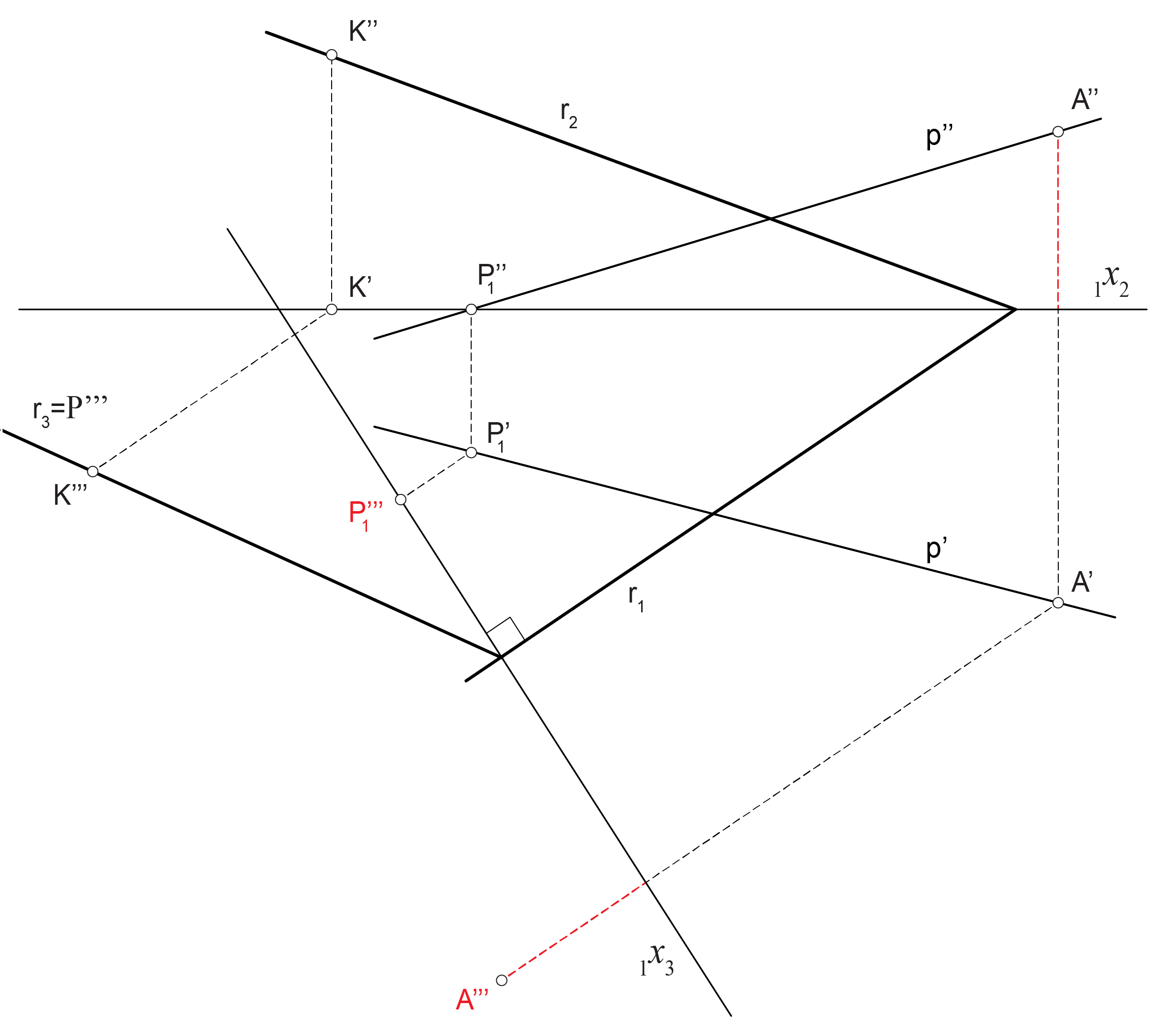

- Konstruiramo pravac \(\small p'''\), stranocrt pravca \(\small p\).

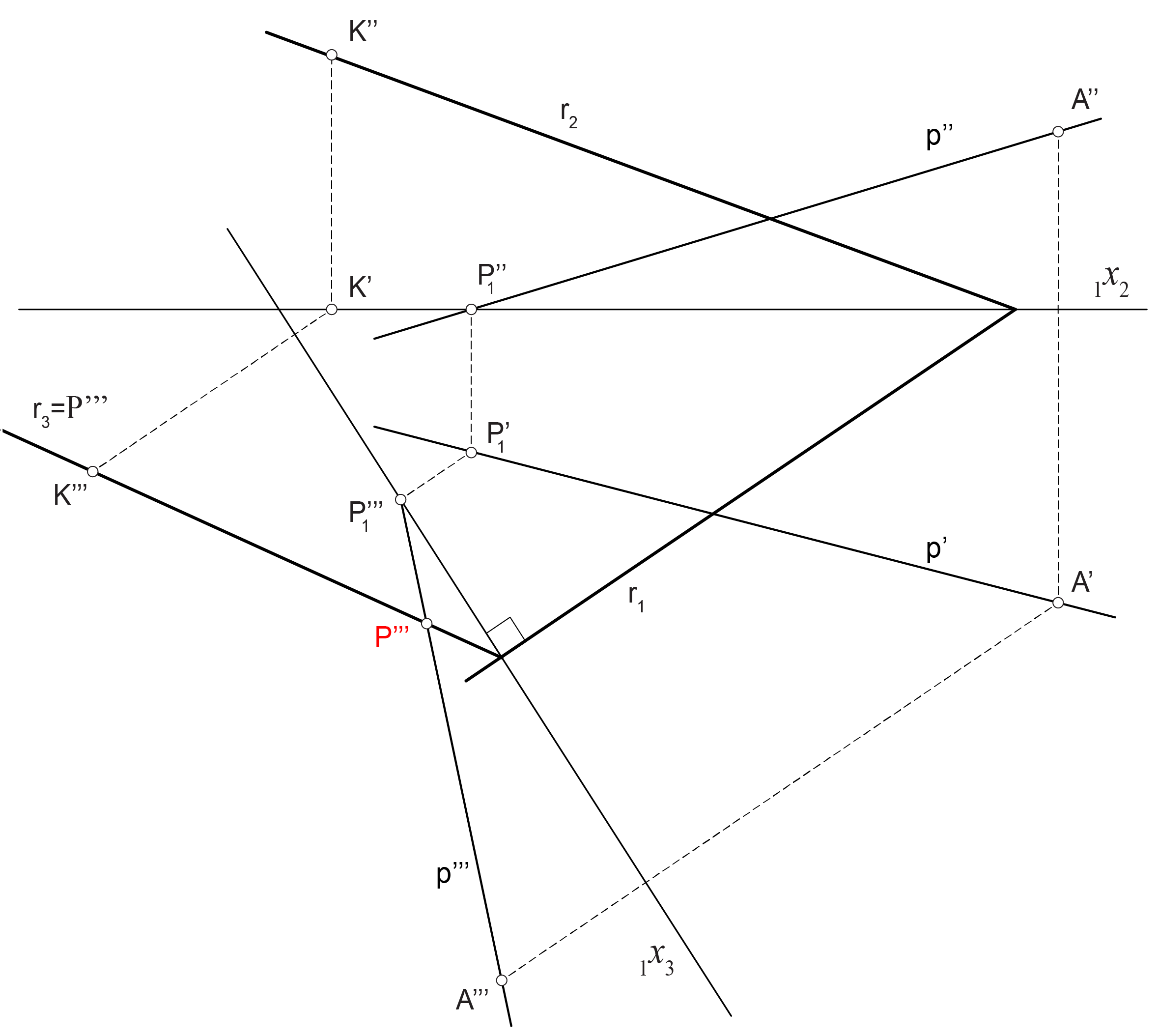

- \(\small p'''\cap r_3=P'''\)

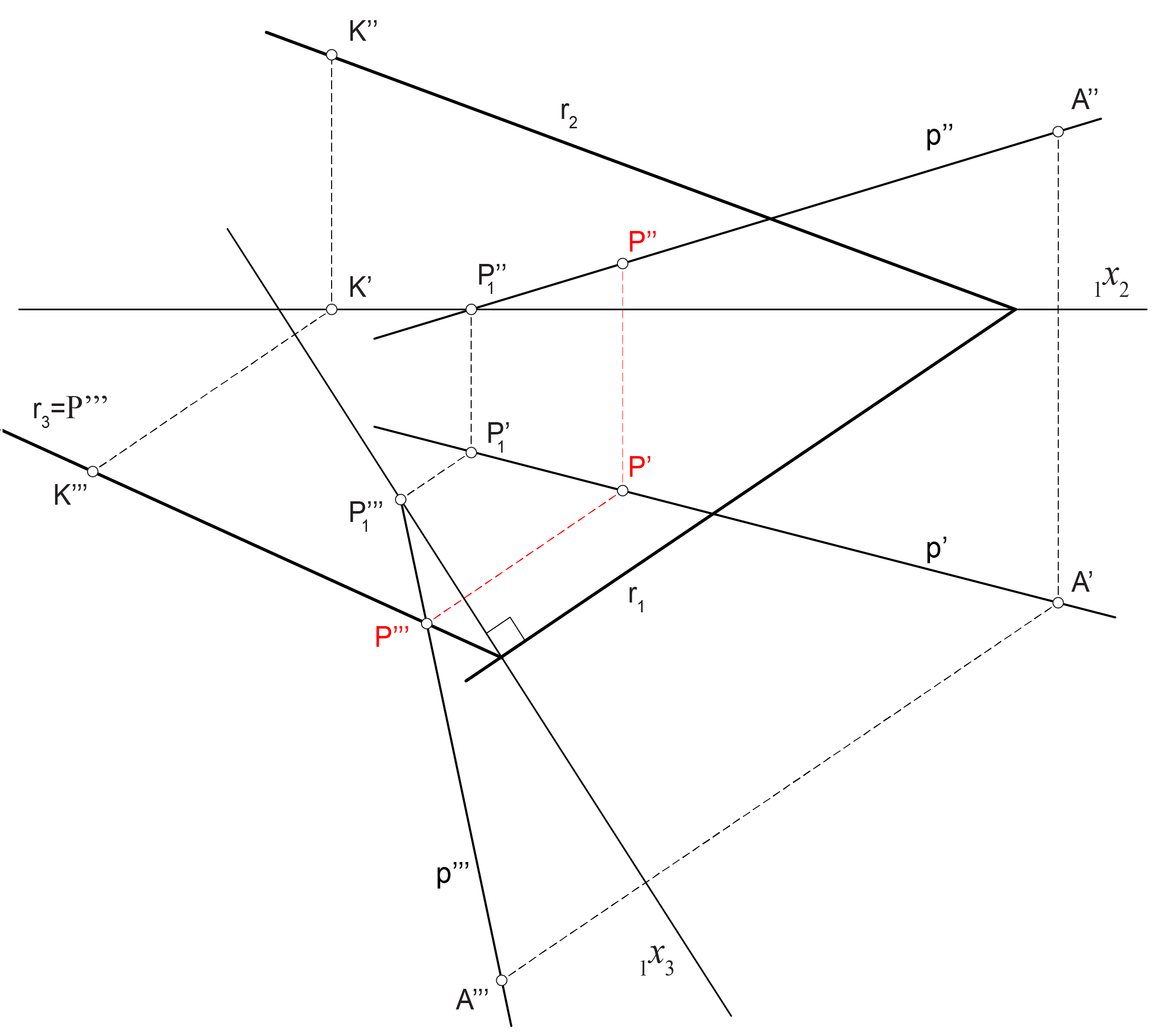

- Odredimo tlocrt i nacrt probodišta \(\small P\)
